    如果換向器的發熱功率大于換向器的許用熱功率，則需采用輔助冷卻措施,如增加散熱片、增加冷凝器、采用循環油強制冷卻等。采取這些措施須在訂貨中注明。

二 用途和適用范圍

該系列換向器適用于起重、運輸、冶金、礦山、化工、輕工等各種機械設備的傳動機構中。其工作條件應符合下列要求：

a) 高速軸最高轉速不大于1500r/min。

b) 工作環境溫度為-40~+50℃。低于0℃時，啟動前潤滑油應加熱。

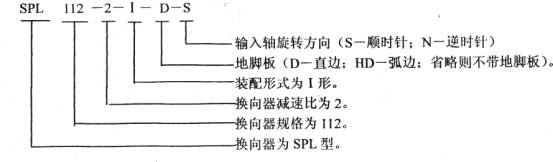

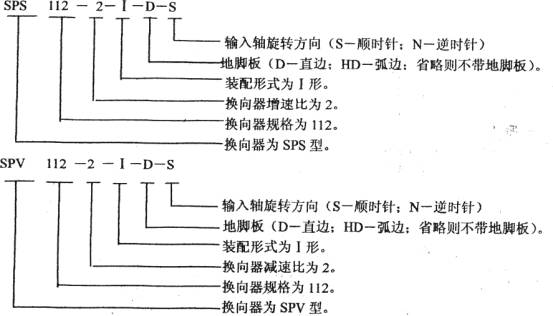

三 換向器型號和標記







帶圓弧的地腳板可安裝在換向器的任意面，無圓弧的地腳板只能安裝在換向器的平坦面。

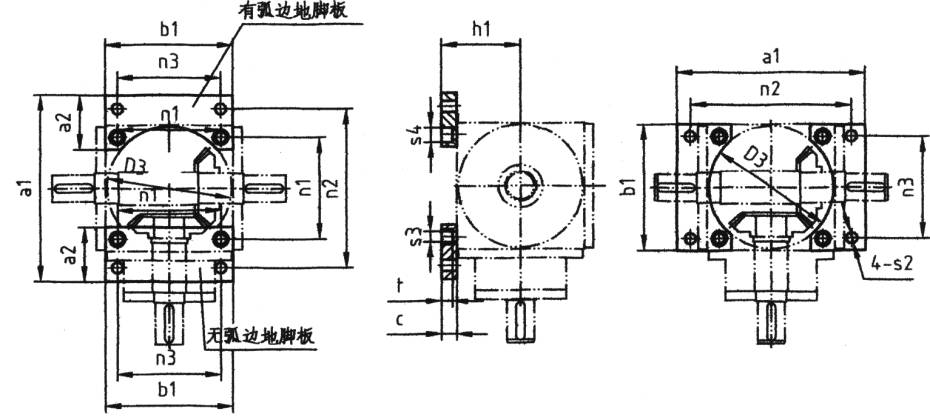

換向器地腳板尺寸和重量                                      單位：mm

規格	a1	a2	b10-0.5	c	D3	h1	n1	n2	n3	s2	s3	s4	t	螺栓	重量
															有弧邊	無弧邊
27	82	25	74	10	53	37	44	68±0.2	60	5.5	5.3	9	6	M5×12	0.2	0.3
44	145	45	90	12	88	57	72	125±0.2	72	6.6	6.4	10.4	7	M6×16	0.6	0.8
55	168	50	110	15	108	70	88	146±0.2	88	9	8.4	13.5	9.5	M8×18	0.9	1.2
77	208	60	140	20	135	90	110	178±0.2	110	11	10.5	16.5	11.5	M10×25	1.9	2.5
96	250	70	170	20	165	105	134	215±0.2	134	14	13	19	14	M12×25	2.7	3.5
112	310	90	210	25	205	130	170	265±0.3	170	18	17	25	18	M16×30	5.2	7
135	345	100	240	25	235	145	190	295±0.3	190	18	17	25	18	M16×30	6.5	9
155	385	100	280	25	275	165	220	335±0.3	220	18	17	25	18	M16×30	7.8	10.5
注：建議地腳板與找向器聯接的螺栓加鎖緊墊圈或其它鎖緊裝置。

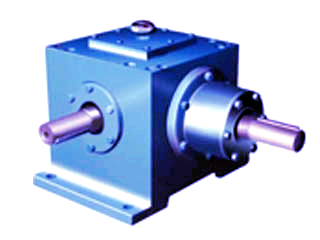

SPL型換向器的外形和連接尺寸

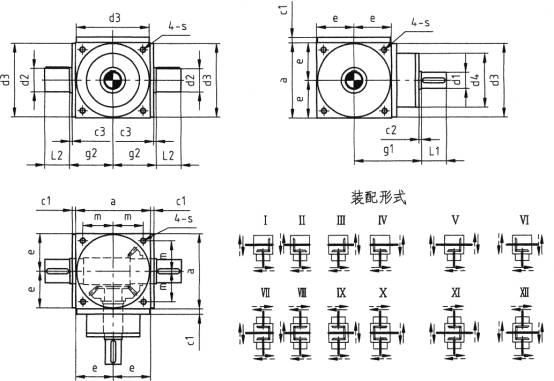

SPL型換向器的外形連接尺寸、重量、潤滑油量

單位：mm

規格	a	c1	c2	c3	i=1～2		i=3		i=4		i=5		d2 js6
					d1 js6	L1	d1 js6	L1	d1 js6	L1	d1 js6	d4
27	54	8	2	2	11	23	11	23	-	-	-	-	11
44	90	10	2	2	18	35	16	30	11	23	11	23	18
55	110	10	2	2	22	40	20	35	16	30	14	25	22
77	140	10	2	2	32	50	26	45	20	35	16	30	32
96	170	12	2	2	40	60	32	50	26	45	22	40	40
112	210	15	2	2	45	70	38	55	32	50	30	50	45
135	240	15	2	2	55	85	45	70	38	55	35	55	55
155	280	15	2	2	60	110	50	80	45	70	42	70	60

規格	d3h7	L2	i=1～3	i=4～5	e	g1	g2	m	s	重量 kg	油量 1
			d4	d4
27	53	23	53	-	27	72	37	22	M5	2	0.1
44	88	35	72	62	45	95	57	36	M6	6	0.2
55	108	40	81	72	55	110	67	44	M18	10	0.3
77	135	50	98	81	70	130	82	55	M10	20	0.4
96	165	60	118	98	85	155	100	67	M12	32	1
112	205	70	128	110	105	190	122	85	M16	60	2
135	235	85	138	120	120	215	137	95	M16	75	2.5
155	275	110	150	135	140	250	157	110	M16	115	3
注： 1）軸d2可作為輸入端，此時，SPL型換向器在許用速度范圍內可作增速傳動 2）如果數只換向器串連使用，建議首選SPV型 3）訂貨時，請指明地腳螺紋孔位置

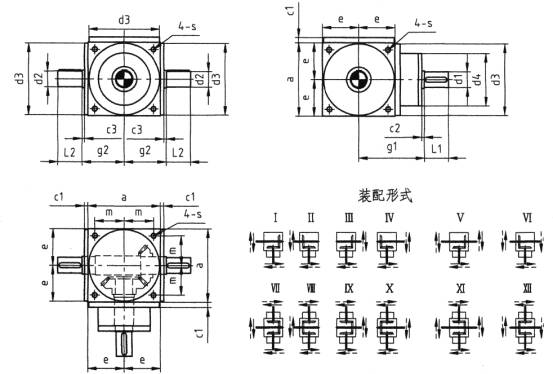

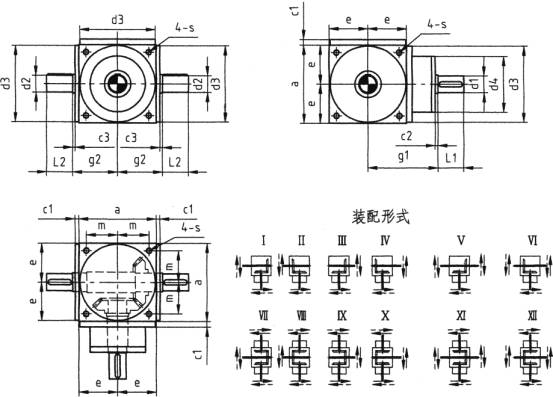

SPS型換向器的外形和連接尺寸



SPS型換向器的外形連接尺寸、重量、潤滑油量          單位：mm

規格	a	c1	c2	c3	軸入軸		i=1:1.5		i=1:2
					d1 js6	L1	d2 js6	L2	d2 js6	L2
44	90	10	2	2	18	35	16	30	14	25
55	110	10	2	2	22	40	20	35	18	35
77	140	10	2	2	32	50	28	45	24	40
96	170	12	2	2	40	60	38	55	28	45
112	210	15	2	2	45	70	45	70	38	55
135	240	15	2	2	55	85	55	85	45	70
155	280	15	2	2	60	110	60	110	50	80

規格	d3h7	d4	e	g1	g2	m	s	重量 kg	油量 1
44	88	72	45	95	57	36	M6	6	0.2
55	108	81	55	110	67	44	M8	10	0.3
77	135	98	70	130	82	55	M10	20	0.4
96	165	118	85	155	100	67	M12	32	1
112	205	128	105	190	122	85	M16	60	2
135	235	138	120	215	137	95	M16	75	2.5
155	275	150	140	250	157	110	M16	115	3
注：d2可作為輸入端，此時SPS型換向器在許用速度范圍內可作換向傳動



規格	a	c1	c2	c3	i=1～2		i=3		i=4		i=5		d2 js6
					d1 js6	L1	d1 js6	L1	d1 js6	L1	d1 js6	d4
44	90	10	2	2	18	35	16	30	11	23	11	23	24
55	110	10	2	2	22	40	20	35	16	30	14	25	28
77	140	10	2	2	32	50	26	45	20	35	16	30	40
96	170	12	2	2	40	60	32	50	26	45	22	40	50
112	210	15	2	2	45	70	38	55	32	50	30	50	60
135	240	15	2	2	55	85	45	70	38	55	35	55	70
155	280	15	2	2	60	110	50	80	45	70	42	70	80
