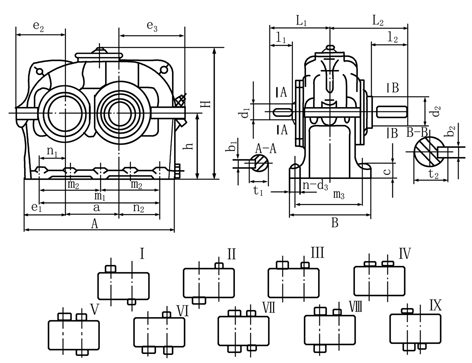

一、概述        圓柱齒輪減速器(JB/T8853-2001)，包括ZDY(單級)、ZLY(兩級)、ZSY(三級)、ZFY(四級)四個硬齒面系列和ZDZ(單級)、ZLZ(兩級)、ZSZ(三級)、ZFZ(四級)四個中硬齒面系列的漸開線斜齒圓柱齒輪減速器，其主要特點有：  本產品是按國家標準JB/T8853-2001生產的外嚙合漸開線斜齒圓柱齒輪減速機。廣泛應用于冶金、礦山、起重、運輸、水泥、建筑、化工、紡織、印染、制藥等領域。     減速機適用范圍如下：     1.高速軸轉速不大于1500轉/分。     2.齒輪傳動圓周速度不大于20米/秒。     3.工作環境溫度為-40～45℃，如果低于0℃，啟動前潤滑油應預熱至0℃以上，本減速機可用于正反兩個方向運轉。       特點     1.齒輪采用高強度低碳合金鋼經滲碳淬火而成，齒面硬度達HRC58-62，齒輪均采用磨齒工藝，精度高，接觸性好。     2.傳動效率高：單級大于96.5%。     3.運轉平穩，噪音低。     4.體積小，重量輕，使用壽命長，承載能力高。     5.易于拆檢，易于安裝。 ZDZ外形、裝配型式及其安裝尺寸。  ZDZ A B H≈ a i=1.25～2.8 i=3.15～4.5 i=5～5.6 d1(m6) l1 L1 b1 t1 d1(m6) l1 L1 b1 t1 d1(m6) l1 L1 b1 t1 80 235 150 210 80 28 42 112 8 31 24 36 106 8 27 19 28 98 6 21.5 100 290 175 260 100 42 82 167 12 45 28 42 127 8 31 22 36 121 6 24.5 125 355 195 330 125 48 82 182 14 51.5 38 58 158 10 41 28 42 142 8 31 160 445 245 403 160 65 105 225 18 69 48 82 202 14 51.5 38 58 178 10 41 200 545 310 507 200 80 130 275 22 85 60 105 250 18 64 48 82 227 14 51.5 250 680 370 662 250 100 165 340 28 106 80 130 305 22 85 60 105 280 18 64 280 755 450 722 280 110 165 385 28 116 85 130 350 22 90 65 105 325 18 69 315 840 500 770 315 130 200 445 32 137 95 130 375 25 100 75 105 350 20 79.5 355 930 550 930 355 140 200 470 36 148 100 165 435 28 106 90 130 400 25 95 400 1040 605 982 400 150 200 485 36 158 110 165 450 28 116 95 130 415 25 100 450 1150 645 1090 450 160 240 545 40 169 120 165 470 32 127 100 165 470 28 106 500 1290 710 1270 500 180 240 580 45 190 130 200 540 32 137 120 165 505 32 127 560 1440 780 1360 560 200 280 660 45 210 150 200 580 36 158 130 200 580 32 137 ZDZ d2(m6) l2 L2 b2 t2 C m1 m2 m3 n1 n2 e1 e2 e3 h 地腳螺栓孔 重量kg 潤滑油量L d3 n 80 32 58 128 10 35 18 180 — 120 40 60 67.5 81 101 100 12 4 14 0．9 100 48 82 167 14 51.5 22 225 — 140 52.5 72.5 85 102 122 125 15 26 1．6 125 55 82 182 16 59 25 290 — 160 65 100 97.5 119 155 160 15 76 3．2 160 70 105 225 20 74.5 32 355 — 200 73 122 118 141 190 200 18.5 4 115 6．5 200 90 130 275 25 95 40 425 — 255 80 145 140 169 235 250 24 4 228 12．5 250 110 165 340 28 116 50 550 275 305 110 190 175 214 295 315 28 6 400 23 280 130 200 420 32 137 50 620 310 380 120 220 187.5 228 328 355 28 6 540 36 315 140 200 445 36 148 63 700 350 420 137.5 247.5 207.5 254 364 400 35 800 45 355 150 200 470 36 158 63 770 385 470 142.5 272.5 222.5 269 397 450 35 870 70 400 160 240 525 40 169 80 850 425 510 150 300 245 304 454 500 42 6 1640 90 450 170 240 545 40 179 80 950 475 550 165 335 265 331 501 560 42 2100 125 500 190 280 620 45 200 100 1080 540 610 190 390 295 418 618 630 42 3100 180 560 240 330 790 56 252 100 1200 600 680 205 435 325 432 662 710 48 6 3730 250   ZDZ減速器功率P1     公稱傳動比i 公稱轉速/r·min 規　　格 輸入　n1 輸出　n2 80 100 125 160 200 250 280 315 355 400 450 500 560 公稱輸入功率P1kW 1.25 1500 1200 12.24 26.09 49.77 92.68 170.9 323.0 ­— — — — — — — 1000 800 8.52 18.35 35.38 66.58 128.6 246.9 — — — — — — — 750 600 6.63 14.32 27.07 48.95 101.2 202.9 ­— — — — — — — 1.4 1500 1070 11.81 25.35 48.68 89.83 172.9 330.5 — — — — — — — 1000 715 8.19 17.75 34.42 64.04 128.8 249.6 ­— — — — — — — 750 535 6.36 13.82 26.26 50.27 100.7 202.9 — — — — — — — 1.6 1500 940 11.14 23.92 46.42 86.70 171.7 332.9 457 605 816 — — — — 1000 625 7.70 16.64 32.57 61.26 125.9 247.0 340 457 617 — — — — 750 470 5.96 12.91 24.76 45.42 97.7 198.6 273 365 485 — — — — 1.8 1500 835 10.45 22.52 41.48 82.73 167.2 327.7 451 601 780 — — — — 1000 555 7.20 15.60 29.59 58.11 121.4 240.4 331 443 581 — — — — 750 415 5.57 12.09 23.61 43.21 93.7 192.0 264 355 452 — — — — 2 1500 750 9.48 20.82 41.69 73.09 160.6 317.2 437 547 762 — — — — 1000 500 6.51 14.37 28.97 52.16 115.6 230.2 317 397 559 854 1208 1548   750 375 5.03 11.11 21.92 41.03 88.7 182.6 251 315 432 684 967 1236 1774 2.24 1500 670 8.72 18.83 38.25 67.94 146.4 297.5 396 539 764 — — — — 1000 445 5.98 12.95 26.46 48.55 105.1 214.7 287 387 554 812 1160 1474   750 335 4.61 10.00 19.96 38.24 80.6 169.9 228 305 426 646 922 1167 1667 2.5 1500 600 8.06 17.67 34.66 63.73 136.9 279.9 374 523 726 — — — — 1000 400 5.52 12.13 23.91 45.20 97.4 199.9 269 372 520 760 1096 1383 — 750 300 4.26 9.36 17.99 35.45 74.5 157.2 212 291 397 600 866 1090 1602 2.8 1500 535 7.00 14.60 32.41 58.73 125.9 258.5 348 460 652 — — — — 1000 360 4.78 10.02 22.28 41.37 88.9 182.9 247 328 466 697 1018 1317 — 750 270 3.69 7.75 16.74 32.33 67.7 143.1 194 257 356 548 798 1032 1457 3.15 1500 475 6.00 13.42 28.00 53.23 113.4 229.7 327 421 590 871 1261 1619 2145 1000 315 4.09 9.20 19.18 37.25 80.0 162.7 231 297 420 622 908 1158 1550 750 235 3.16 7.10 14.38 29.00 60.9 127.4 180 232 320 476 697 887 1193 3.55 1500 425 5.37 11.77 23.73 49.05 102.0 211.4 290 375 530 785 1143 1387 1960 1000 280 3.66 8.05 16.26 33.67 71.5 148.7 204 263 374 557 810 994 1408 750 210 2.82 6.21 12.19 25.39 54.2 116.0 159 204 284 425 618 762 1080 4 1500 375 4.32 9.96 19.97 41.99 90.0 183.2 251 342 467 698 986 1242 1828 1000 250 2.95 6.80 13.64 28.72 62.7 127.9 177 239 329 491 695 880 1297 750 187 2.28 5.24 10.20 22.10 47.4 99.3 138 186 250 373 530 670 989 4.5 1500 335 3.60 8.07 16.36 36.65 79.0 160.8 219 305 420 612 859 1067 1523 1000 220 2.45 5.50 11.15 25.10 54.7 112.0 153 213 294 430 606 752 1084 750 166 1.89 4.24 8.32 19.34 41.3 86.9 119 166 222 327 462 572 828 5 1500 300 2.87 6.88 13.73 31.26 67.9 143.7 188 269 355 536 754 988 1343 1000 200 1.95 4.69 9.37 21.35 47.0 99.8 131 187 248 373 527 694 946 750 150 1.51 3.62 6.99 16.43 35.5 77.4 101 145 188 283 400 527 719 5.6 1500 270 2.54 5.69 11.77 28.22 62.3 123.0 166 231 304 495 664 850 1177 1000 180 1.73 3.88 8.02 19.25 43.1 84.9 115 160 211 344 461 591 821 750 134 1.34 3.00 5.97 14.81 32.5 65.6 88.5 124 160 259 348 447 621 6.3 1500 240 — 4.59 10.62 22.18 52.6 109.7 148 187 277 410 596 773 1029 1000 160 — 3.13 7.24 15.13 35.9 75.6 102 129 192 283 412 535 715 750 120 — 2.42 5.39 11.65 26.9 58.4 78.8 99.5 145 213 311 404 540       ZLZ型圓柱齒輪減速機的外形尺寸JB/T8853-2001 規格 A B H　　≈ a i=6.3～11.2　 i=12.5～20　 d2(m6) ι2 L2 b2 t2 d1(m6) ι1 L1 b1 t1 d1(m6) ι1 L1 b1 t1 112 385 215 265 192 24 36 141 8 27 22 36 141 6 24.5 48 82 192 14 51.5 125 425 235 309 215 28 42 157 8 31 24 36 151 8 27 55 82 197 16 59 140 475 245 335 240 32 58 185 10 35 28 42 167 8 31 65 105 230 18 69 160 540 290 375 272 38 58 198 10 41 32 58 198 10 35 75 105 245 20 79.5 180 600 320 435 305 42 82 232 12 45 32 58 208 10 35 85 130 285 22 90 200 665 355 489 340 48 82 247 14 51.5 38 58 223 10 41 95 130 300 25 100 224 755 390 515 384 48 82 267 14 51.5 42 82 267 12 45 100 165 355 28 106 250 830 450 594 430 60 105 315 18 64 48 82 292 14 51.5 110 165 380 28 116 280 920 500 670 480 65 105 340 18 69 55 82 317 16 59 130 200 440 32 137 315 1030 570 780 539 75 105 365 20 79.5 60 105 365 18 64 140 200 470 36 148 355 1150 600 870 605 85 130 410 22 90 70 105 385 20 74.5 170 240 530 40 179 400 1280 690 968 680 90 130 440 25 95 80 130 440 22 85 180 240 560 45 190 450 1450 750 1065 765 100 165 515 28 106 85 130 480 22 90 220 280 640 50 231 　 i=6.3～12.5　 i=14～20　 　 500 1600 830 1190 855 110 165 555 28 116 95 130 520 25 100 240 330 730 56 252 560 1760 910 1320 960 120 165 575 32 127 110 165 575 28 116 280 380 820 63 292 630 1980 1010 1480 1080 140 200 660 36 148 120 165 625 32 127 300 380 870 70 314 710 2220 1110 1653 1210 160 240 740 40 169 140 200 700 36 148 340 450 990 80 355    ZLZ   C m1 m2 m3 n1 n2 e1 e2 e3 h 地腳螺栓孔 重量 kg 潤滑油量L d3 n 112 22 160 — 180 43 85 75.5 92 134 125 15 6 60 3 125 25 180 — 200 45 100 77.5 98 153 140 15 69 4．3 140 25 200 — 210 47.5 112.5 85 106 171 160 15 105 6 160 32 225 — 245 58 120 103 126 188 180 18.5 6 155 8．5 180 32 250 — 275 60 135 110 134 209 200 18.5 185 11．5 200 40 280 — 300 65 155 117.5 148 238 225 24 260 16．5 224 40 310 — 335 70.5 165.5 137.5 168 263 250 24 6 370 23 250 50 350 — 380 80 190 145 184 293 280 28 527 32 280 50 380 — 430 75 205 155 195 325 315 28 700 46 315 63 420 — 490 78 223 173 219 364 355 35 845 65 355 63 475 — 520 92.5 252.5 192.5 238 398 400 35 6 1250 90 400 80 520 — 590 95 265 215 275 445 450 42 6 1750 125 450 80 — 400 650 117.5 317.5 242.5 305 505 500 42 8 2650 180 500 100 — 440 710 120 345 262.5 337 557 560 48 8 3400 250 560 100 — 490 790 120 390 265 354 624 630 48 4500 350 630 125 — 540 870 115 425 295 384 694 710 56 6800 350 710 125 — 610 950 140 480 335 440 780 800 56 8509 520 ZLZ減速器 公稱傳動比 i 公稱轉速 /r·min 規格 輸入　n1 輸出　n2 112 125 140 160 180 200 224 250 280 315 355 400 450 500 560 630 710 公稱輸入功率P1/kW 7.1 1500 210 8.8 13 18 29 39 55 78 112 158 213 322 452 601 924 1341 -　 -　 1000 140 6 9 12.4 20 27 39 56 80 114 155 232 327 437 672 988 1428 1990 750 106 4.6 6.9 9.5 15 21 29 43 63 87 120 179 251 339 520 770 1121 1558 8 1500 185 8.4 12 17.7 27 36 50 72 102 152 208 308 430 573 892 1296 -　 -　 1000 125 5.8 8.2 12 18 25 35 51 73 105 152 220 313 418 645 942 1274 1859 750 94 4.4 6.3 9.3 14 19 26 39 57 80 117 166 237 323 488 711 975 1431 9 1500 167 7.9 11 16 24 33 46 66 95 138 201 282 382 571 852 1211 -　 -　 1000 111 5.4 7.4 11 16 23 32 47 68 96 142 197 278 409 583 845 1149 1681 750 83 4.2 5.7 8.4 13 17 24 37 53 72 107 149 213 309 441 638 877 1291 10 1500 150 7.1 9.8 14 22 30 42 61 86 125 183 257 358 530 766 1122 -　 -　 1000 100 4.8 6.7 9.5 15 21 29 43 61 86 127 178 256 370 524 766 1044 1532 750 75 3.7 5.2 7.3 11.4 16 22 33 47 65 96 134 193 280 396 578 796 1174 11.2 1500 134 6 8.8 13 19 27 37 57 74 113 168 235 323 453 693 1008 -　 -　 1000 89 4.1 6.1 8.8 13 18 26 39 52 78 115 161 228 326 474 688 941 1383 750 67 3.1 4.7 6.8 10 14 19 30 40 59 87 121 172 250 358 519 717 1058 12.5 1500 120 5.5 7.9 11.4 17 22.6 32 51 70 101 149 209 300 413 621 870 -　 -　 1000 80 3.8 5.4 7.8 12 15 22 35 49 69 102 144 205 295 424 601 847 1247 750 60 2.9 4.1 5.9 9.1 12 16 26 37 53 77 108 155 224 320 466 644 953 14 1500 107 4.5 6.9 10 15 20 28 45 64 91 134 188 269 371 554 779 1226 1791 1000 71 3.1 4.7 6.9 10.4 14 19 31 44 62 92 129 184 262 387 537 752 1115 750 54 2.4 3.6 5.3 8.0 10.5 15 23 34 47 69 97 139 200 286 416 571 850 16 1500 94 4.3 6.1 8.8 13.7 19 28 40 58 81 120 168 239 344 495 721 1091 1605 1000 62 2.9 4.2 6 9.4 13 19 27 39 56 82 115 164 238 338 491 673 1001 750 47 2.2 3.2 4.6 7.1 10 14 20 30 42 62 87 124 180 255 371 511 763 18 1500 83 3.7 5.4 8 12 17 25 33 46 73 110 151 216 312 448 642 978 1446 1000 56 2.5 3.7 5.4 8.4 12 17 22 32 50 75 103 147 213 305 437 606 902 750 42 1.9 2.9 4.1 6.4 9.3 13 17 24 38 57 78 111 161 230 330 460 687 20 1500 75 3.1 4.5 6.6 10 17 23 32 45 63 90 135 194 280 403 575 880 1301 1000 50 2.1 3.1 4.5 6.8 12 16 22 30.5 44 63 92 132 191 274 393 545 811 750 38 1.6 2.4 3.4 5.2 9.4 12 16.5 23 33 47 68 98 142 205 290 450 655        ZSZ系列減速器外形及安裝尺寸 規格 A B H　　≈ a i=22.4～71　 i=80～100　 d2(m6) ι2 L2 b2 t2 d1(m6) ι1 L1 b1 t1 d1(m6) ι1 L1 b1 t1 160 600 290 375 352 24 36 166 8 27 19 28 158 6 21.5 75 105 245 20 79.5 180 665 320 435 395 28 42 187 8 31 22 36 181 6 24.5 85 130 285 22 90 200 745 355 492 440 32 58 218 10 35 22 36 196 6 24.5 95 130 300 25 100 224 840 390 535 496 38 58 233 10 41 24 36 211 8 27 100 165 355 28 106 250 930 450 589 555 42* 82* 282 12 45 32 58 258 10 35 110 165 380 28 116 280 1025 500 662 620 48 82 307 14 51.5 38 58 283 10 41 130 200 440 32 137 315 1160 570 749 699 48 82 337 14 51.5 42 82 337 12 45 140 200 470 36 148 　 i＝22.4～35.5 i＝40～90 　 355 1280 600 870 785 60 105 380 18 64 48 82 357 14 51.5 170 240 530 40 179 400 1420 690 968 880 65 105 410 18 69 55 82 387 16 59 180 240 560 45 190 450 1610 750 1067 989 70 105 450 20 74.5 60 105 450 18 64 220 280 640 50 231 　 i＝22.4～45 i＝50～90 　 500 1790 830 1170 1105 80 130 515 22 85 65 105 490 18 69 240 330 730 56 252 560 2010 910 1320 1240 95 130 530 25 100 75 105 505 20 79.5 280 380 820 63 292 630 2260 1030 1480 1395 110 165 625 28 116 85 130 590 22 90 300 380 880 70 314 710 2540 1160 1655 1565 120 165 685 32 127 90 130 650 25 95 340 450 1010 80 355 * 當i=63和i=71時，軸伸尺寸d1=32、l1=58。 規格 C m1 m2 m3 n1 n2 e1 e2 e3 h 地腳螺栓孔 質量/kg 潤滑油量/L d3 n 160 32 510 170 245 38 120 83 107 188 180 18.5 8 170 10 180 32 570 190 275 37.5 137.5 85 109 209 200 18.5 205 14 200 40 630 210 300 40 150 97.5 128 238 225 24 285 19 224 40 705 235 335 43.5 165.5 110.5 141 263 250 24 8 390 26 250 50 810 270 380 60 195 120 158 293 280 28 540 36 280 50 855 285 430 35 200 120 160 325 315 28 750 53 315 63 960 320 490 40 221 143 189 364 355 35 940 75 355 63 1080 360 520 42.5 252.5 143 188 398 400 35 8 1400 115 400 80 1200 400 590 45 275 155 215 445 450 42 1950 160 450 80 1350 450 650 48 313 178 240 505 500 42 2636 220 500 100 1500 500 710 55 335 200 277 557 560 48 8 3800 300 560 100 1680 560 790 70 370 235 324 624 630 48 5100 450 630 125 1890 630 890 72.5 422.5 255 344 694 710 56 7060 520 710 125 2130 710 1000 92.5 472.5 297.5 400 780 800 56 9205 820   ZSZ減速器的功率 公稱傳 動比i 公稱轉速 /r·min-1 規　　格 輸入　n1 輸出　n2 160 180 200 224 250 280 315 355 400 450 500 560 630 710 公稱輸入功率P1/kW 22.4 1500 67 8.9 13.5 17 29.4 37 51 74 115 153 209 259 447 567 —　 1000 44 6.1 9.2 12 20.7 25 36 53 83 113 157 190 322 411 627 750 33 4.6 7.0 8.8 16.0 19 27 41 65 89 118 147 252 318 484 25 1500 60 7.6 11 15 27.2 33 49 74 111 146 199 250 433 549 —　 1000 40 5.2 7.6 10 19.2 22 33 50 79 108 149 183 312 399 601 750 30 4.0 5.8 7.7 14.8 17 25 38 60 85 113 143 243 307 465 28 1500 54 6.9 10 14 24.1 31 45 67 101 132 186 254 384 544 —　 1000 36 4.7 7.0 9.5 17.0 22 29 46 73 98 139 173 278 393 587 750 27 3.6 5.4 7 13.1 16 22 34 55 77 104 128 215 301 445 31.5 1500 48 6.1 9.1 12 21.8 27 38 60 94 125 175 228 364 511 —　 1000 32 4.1 6.2 8.3 15.4 19 26 41 64 92 129 155 256 357 523 750 24 3.2 4.8 6.1 11.9 14 20 30 48 70 94 115 194 267 393 35.5 1500 42 5.4 8.1 11 19.4 24 35 53 85 116 164 202 339 448 —　 1000 28 3.7 5.5 7.6 13.7 17 24 36 58 82 116 137 230 321 474 750 21 2.8 4.2 5.7 10.6 13 18 27 44 63 84 102 175 246 355 40 1500 38 4.9 7.1 10 17.2 22 32 47 73 101 149 182 305 401 —　 1000 25 3.3 4.9 6.9 12.1 15 22 32 50 73 103 123 207 285 435 750 19 2.5 3.7 5.1 9.3 11 17 24 38 56 75 91 157 218 327 45 1500 33 4.3 6.2 8.7 13.9 18 26 40 66 87 127 163 263 342 —　 1000 22 2.9 4.2 6 9.7 12 18 27 45 63 91 110 185 241 369 750 17 2.2 3.2 4.5 7.5 9 14 20 34 49 66 82 142 183 281 50 1500 30 3.6 5.2 7.3 12.9 17 24 35 57 79 117 139 242 330 488 1000 20 2.4 3.6 5 9.1 12 16 24 39 56 82 94 164 224 330 750 15 1.9 2.7 3.7 7.0 8.6 13 18 30 43 59 70 124 168 247 56 1500 27 3.4 4.9 6.8 12.0 16 23 32 51 70 101 123 208 287 407 1000 18 2.3 3.3 4.6 8.5 11 16 22 34 49 70 84 147 204 288 750 13.4 1.8 2.5 3.5 6.6 8 12 16 26 38 51 62 112 153 220 63 1500 24 2.8 4.3 5.8 10.6 12 19 29 43 58 87 107 194 272 368 1000 16 1.9 2.9 4 7.4 8.4 13 20 29 41 61 72 131 183 248 750 12 1.5 2.2 3 5.7 6.3 9.7 15 22 32 44 54 100 136 184 71 1500 21 2.6 3.9 5.3 8.8 11 17 26 38 52 77 97 159 226 322 1000 14 1.8 2.7 3.6 6.2 7.5 11 18 26 37 54 66 112 160 219 750 10.6 1.4 2.0 2.7 4.8 5.6 8.8 13 20 28 39 49 87 122 163 80 1500 18.8 2.2 3.3 4.7 7.7 9.2 14 22 33 43 67 80 147 204 294 1000 12.5 1.5 2.3 3.2 5.4 6.3 9.6 15 22 30 47 54 99 134 198 750 9.4 1.2 1.7 2.4 4.1 4.7 7.3 12 17 23 34 40 75 100 155 90 1500 16.7 2.0 2.9 4.1 7.1 8.6 13 21 30 39 60 71 118 173 230 1000 11.1 1.4 2.0 2.8 5.0 6 8.8 14 20 27 42 48 83 122 163 750 8.3 1.1 1.5 2.1 3.9 4.4 6.7 10 15 21 30 36 64 90 125 100 1500 15 1.6 2.3 3.5 6.1 7.4 11 17 —　 —　 —　 —　 —　 —　 —　 1000 10 1.1 1.6 2.4 4.4 5 7.8 11 —　 —　 —　 —　 —　 —　 —　 750 7.5 0.85 1.2 1.8 3.4 3.8 6.0 8.5 —　 —　 —　 —　 —　 —　 —
