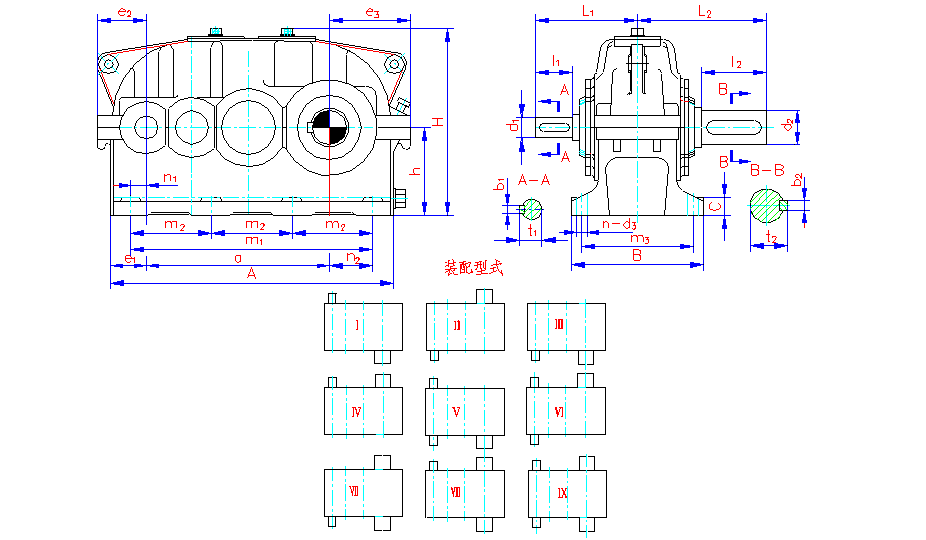

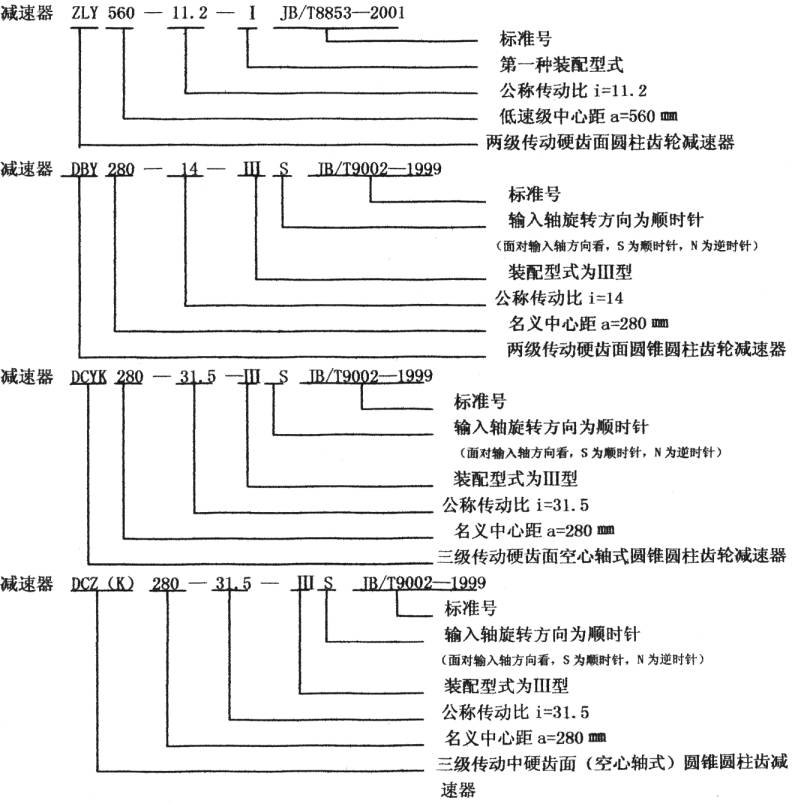

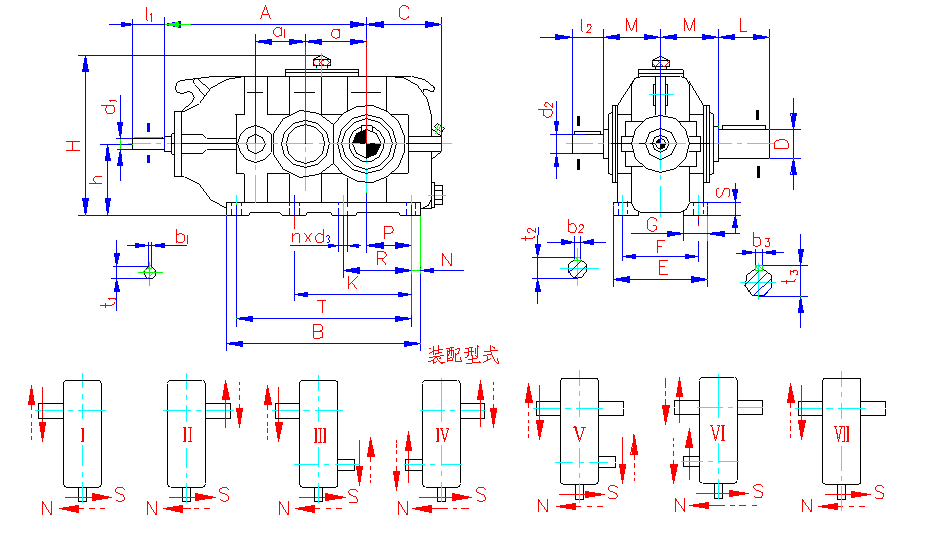

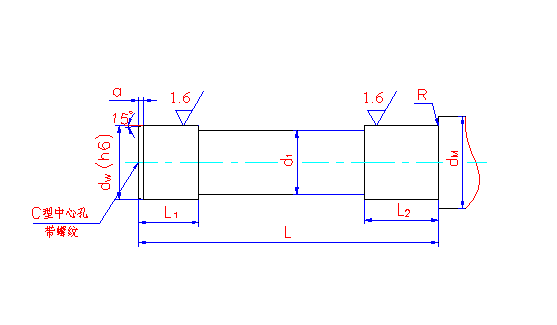

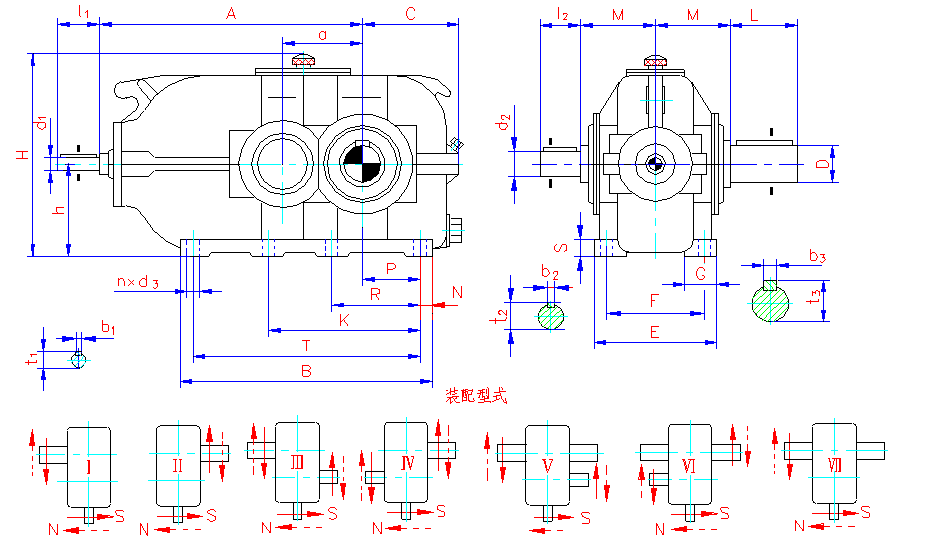

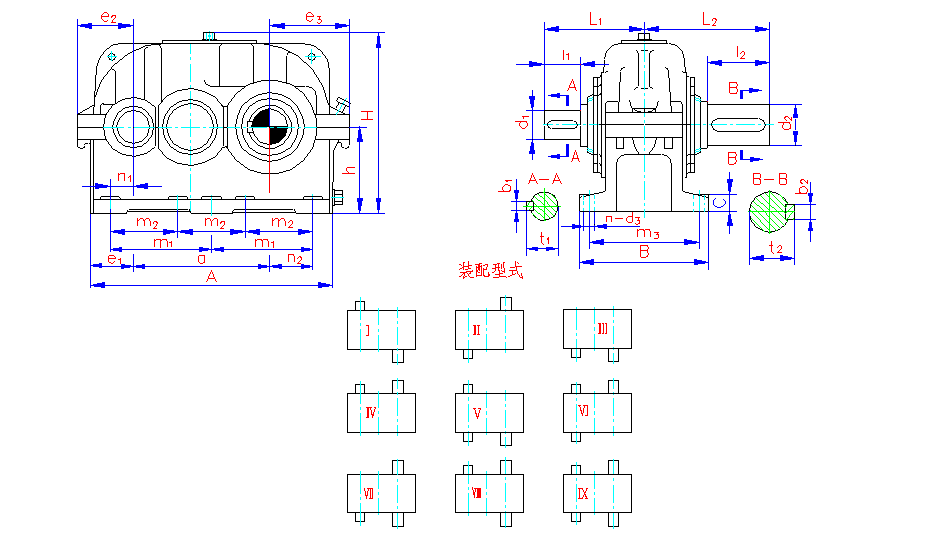

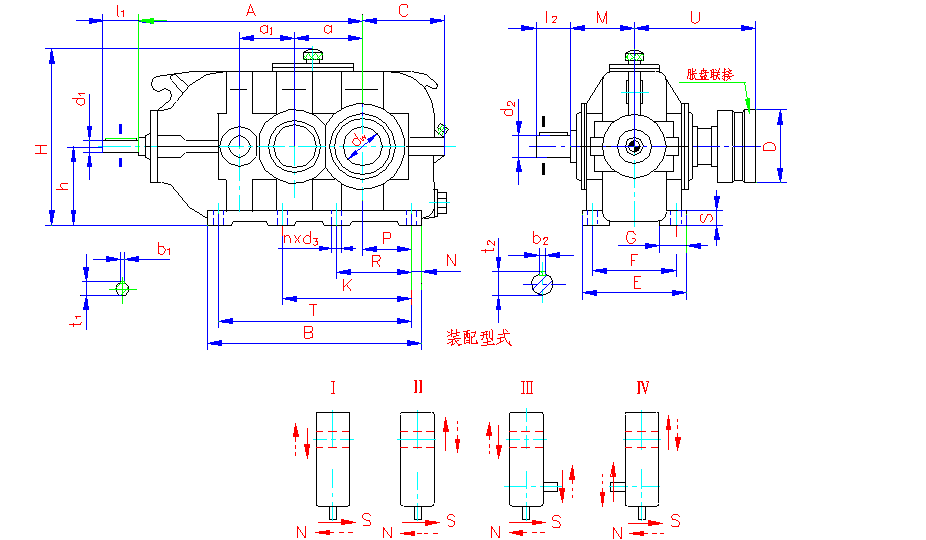

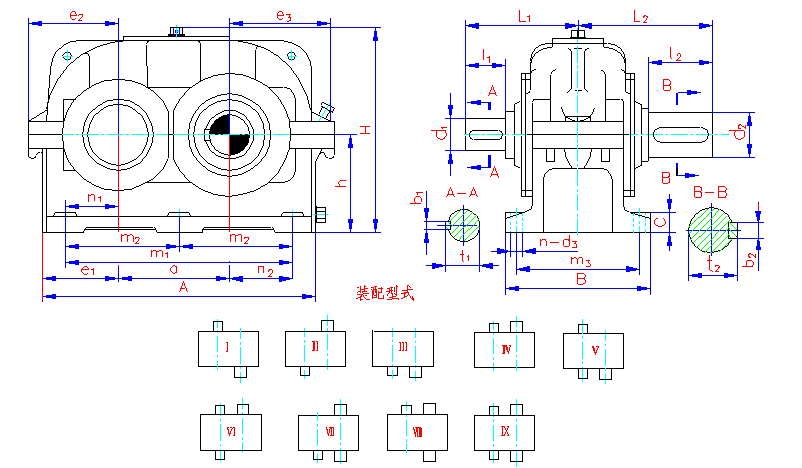

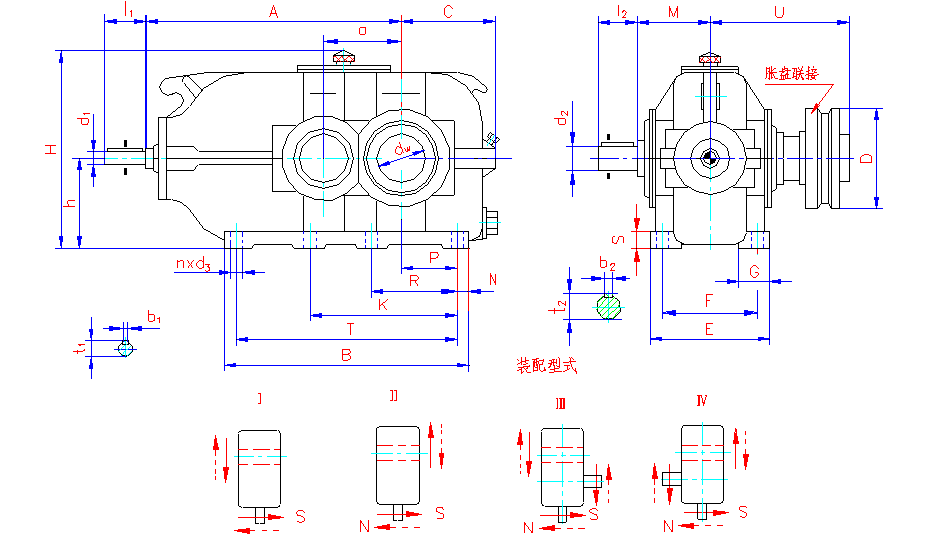

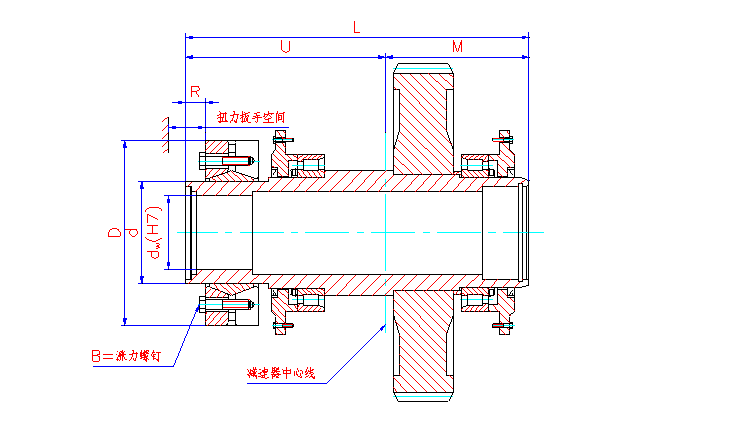

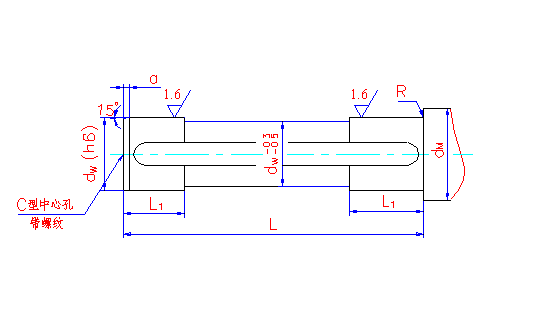

圓柱齒輪減速器（JB/T8853—2001）和圓錐圓柱齒輪減速器（JB/T9002-1999）是我公司硬齒面齒輪產品的兩大系列，齒面用低碳合金鋼淬硬、磨削成形，具有承載能力大、傳動效率高、使用可靠、壽命長等優點。適用于冶金、礦山、運輸、水泥、建筑、化工、紡織、輕工等行業。 工作條件應符合下列要求： a) 輸入軸最高轉速不大于1500 r/min 。 b)  齒輪傳動圓周速度不大于20 m/s ； c)  工作環境溫度為-40 ～ +45℃。 當工作環境溫度低于0℃時，啟動前潤滑油必須加熱到0℃以上。當工作環境溫度高于45℃時，必須采取隔熱和冷卻措施。 2.1型號 ZDY—單級傳動圓柱齒輪減速器； ZLY—二級傳動圓柱齒輪減速器； ZSY—三級傳動圓柱齒輪減速器。 DBY（K）—二級傳動硬齒面（空心軸式）圓錐圓柱齒輪減速器； DCY（K）—三級傳動硬齒面（空心軸式）圓錐圓柱齒輪減速器； DBZ（K）—二級傳動中硬齒面（空心軸式）圓錐圓柱齒輪減速器； DCZ（K）—三級傳動中硬齒面（空心軸式）圓錐圓柱齒輪減速器。  2.2中心距                                                 單位：㎜ ZDY 80 100 125 160 200 250 280 315 355 400 450 500 560     ZLY 低速級a2 112 125 140 160 180 200 224 250 280 高速級a1 80 90 100 112 125 140 160 180 200 總中心距a 192 215 140 272 305 340 384 430 480 低速級a2 315 355 400 450 500 560 630 710 — 高速級a1 224 250 280 315 355 400 450 500 — 總中心距a 539 605 680 765 855 960 1080 1210 —       ZSY   低速級a3 160 180 200 224 250 280 315 中間級a2 112 125 140 160 180 200 224 高速級a1 80 90 100 112 125 140 160 總中心距a 352 395 440 496 555 620 699 低速級a3 355 400 450 500 560 630 710 中間級a2 250 280 315 355 400 450 500 高速級a1 180 200 224 250 280 315 355 總中心距a 785 880 989 1105 1240 1395 1565 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 DBY、 DBYK、 DBZ名義中心距、末級中心距 160 180 200 224 250 280 315 355 400 450 500 560 DCY、 DCYK、 DCZ名義中心距、末級中心距 160 180 200 224 250 280 315 355 400 450 500 560 630 710 800 2.3 減速器的公稱傳動比 ZDY 1.25 1.4 1.6 1.8 2 2.24 2.5 2.8 3.15 3.55 4 4.5 5 5.6 ZLY 6.3 7.1 8 9 10 11.2 12.5 14 16 18 20 — — — ZSY 22.4 25 28 31.5 35.5 40 45 50 56 63 71 80 90 100 DBY、DBYK、DBZ、DBZK 8 10 11.2 12.5 14 DCY、DCYK、DCZ、DCZK 16 18 20 22.4 25 28 31.5 35.5 40 45 50 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 注：減速器的實際傳動比與公稱傳動比的相對誤差： ZDY減速器不大于3％； ZLY減速器不大于4％； ZSY減速器不大于5％； DBY、DBYK、DBZ、DBZK減速器不大于4％； DCY、DCYK、DCZ、DCZK減速器不大于5％。 2.4 標記示例 2.5.1 圓柱齒輪減速器的外形尺寸及裝配型式   · ZDY型減速器的外形尺寸及裝配型式見圖1、表1。                 表1  ZDY型減速器的外形尺寸                                   單位： ㎜  規格 ZDY A B H   a i = 1.25 ～ 2.8 i  = 3.15 ～ 4.5 i  = 5 ～ 5.6 d2 l2 L2 b2 t2 C m1 m2 m3 n1 n2 e1 e2 e3 h 地腳螺孔    重量（Kg） 潤滑油 量 （l） d1（m6） l1 L1 b1 t1 d1（m6） l1 L1 b1 t1 d1（m6） l1 L1 b1 t1 d3 n 80 235 150 210 80 28 42 112 8 31 24 36 106 8 27 19 28 98 6 21.5 32 58 128 10 35 18 180 — 120 40 60 67.5 81 101 100 12   4 14 0.9 100 290 175 260 100 42 82 167 12 45 28 42 127 8 31 22 36 121 6 24.5 48 82 167 14 51.5 22 225 — 140 52.5 72.5 85 102 122 125 15 35 1.6 125 355 195 330 125 48 82 182 14 51.5 38 58 158 10 41 28 42 142 8 31 55 82 182 16 59 25 290 — 160 65 100 97.5 119 155 160 76 3.2 160 445 245 403 160 65 105 225 18 69 48 82 202 14 51.5 38 58 178 10 41 70 105 225 20 74.5 32 355 — 200 73 122 118 141 190 200 18.5 4 115 6.5 200 545 310 507 200 80 130 275 22 85 60 105 250 18 64 48 82 227 14 51.5 90 130 275 25 95 40 425 — 255 80 145 140 169 235 250 24 228 12.5 250 680 370 662 250 100 165 340 28 106 80 130 305 22 85 60 105 280 18 64 110 165 340 28 116 50 550 275 305 110 190 175 214 295 315 28       6   400 23 280 755 450 722 280 110 165 385 28 116 85 130 350 22 90 65 105 325 18 69 130 200 420 32 137 50 620 310 380 120 220 187.5 228 328 355 540 36 315 840 500 770 315 130 200 445 32 137 95 130 375 25 100 75 105 350 20 79.5 140 200 445 36 148 63 700 350 420 137.5 247.5 207.5 254 364 400 35   800 45 355 930 550 930 355 140 200 470 36 148 100 165 435 28 106 90 130 400 25 95 150 200 470 36 158 63 770 385 470 142.5 272.5 222.5 269 397 450 870 70 400 1040 605 982 400 150 200 485 36 158 110 165 450 28 116 95 130 415 25 100 160 240 525 40 169 80 850 425 510 150 300 245 304 454 500   42   1640 90 450 1150 645 1090 450 160 240 545 40 169 120 165 470 32 127 100 165 470 28 106 170 240 545 40 179 80 950 475 550 165 335 265 331 501 560 2100 125 500 1290 710 1270 500 180 240 580 45 190 130 200 540 32 137 120 165 505 32 127 190 280 620 45 200 100 1080 540 610 190 390 295 418 618 630 3100 180 560 1440 780 1360 560 200 280 660 45 210 150 200 580 36 158 130 200 580 32 137 240 330 790 56 252 100 1200 600 680 205 435 325 432 687 710 48 3730 250 2.5.1 圓柱齒輪減速器的外形尺寸及裝配型式 · ZLY型減速器的外形尺寸及裝配型式見圖2、表2。   圖2 ZLY型減速器的外形尺寸及裝配型式                            表2  ZLY型減速器的外形尺寸                                          單位：㎜    規格 ZLY A B H   a i = 6.3 ～11.2 i  = 12.5～ 20 d2 (m6） l2 L2 b2 t2 C m1 m2 m3 n1 n2 e1 e2 e3 h 地腳螺栓孔 重       量 （Kg） 潤滑油量 （l） d1（m6） l1 L1 b1 t1 d1（m6） l1 L1 b1 t1 d 3 n 112 385 215 265 192 24 36 141 8 27 22 36 141 6 24.5 48 82 192 14 51.5 22 160 — 180 43 85 75.5 92 134 125   15             6 60 3 125 425 235 309 215 28 42 157 8 31 24 36 151 8 27 55 82 197 16 59 25 180 — 200 45 100 77.5 98 153 140 69 4.3 140 475 245 335 240 32 58 185 10 35 28 42 167 8 31 65 105 230 18 69 25 200 — 210 47.5 112.5 85 106 171 160 105 6 160 540 290 375 272 38 58 198 10 41 32 58 198 10 35 75 105 245 20 79.5 32 225 — 245 58 120 103 126 188 180 18.5   155 8.5 180 600 320 435 305 42 82 232 12 45 32 58 208 10 35 85 130 285 22 90 32 250 — 275 60 135 110 134 209 200 185 11.5 200 665 355 489 340 48 82 247 14 51.5 38 58 223 10 41 95 130 300 25 100 40 280 — 300 65 155 117.5 148 238 225 24   260 16.5 224 755 390 515 384 48 82 267 14 51.5 42 82 267 12 45 100 165 355 28 106 40 310 — 335 70 166 137.5 168 263 250 370 23 250 830 450 594 430 60 105 315 18 64 48 82 292 14 51.5 110 165 380 28 116 50 350 — 380 80 190 145 184 293 280 28   527 32 280 920 500 670 480 65 105 340 18 69 55 82 317 16 59 130 200 440 32 137 50 380 — 430 75 205 155 195 325 315 700 46 315 1030 570 780 539 75 105 365 20 79.5 60 105 365 18 64 140 200 470 36 148 63 420 — 490 78 223 173 219 364 355 35   845 65 355 1150 600 870 605 85 130 410 22 90 70 105 385 20 74.5 170 240 530 40 179 63 475 — 520 92.5 252.5 192.5 238 398 400 1250 90 400 1280 690 968 680 90 130 440 25 95 80 130 440 22 85 180 240 560 45 190 80 520 — 590 95 265 215 275 445 450 42 1750 125 450 1450 750 1065 765 100 165 515 28 106 85 130 480 22 90 220 280 640 50 231 80 — 400 650 117.5 317.5 242.5 305 505 500 42 8 2650 180   i = 6.3 ～12.5 i  = 14 ～ 20   500 1600 830 1190 855 110 165 555 28 116 95 130 520 25 100 240 330 730 56 252 100 — 440 710 120 345 262.5 337 557 560 48     8 3400 250 560 1760 910 1320 960 120 165 575 32 127 110 165 575 28 116 280 380 820 63 292 100 — 490 790 120 390 265 354 624 630 4500 350 630 1980 1010 1480 1080 140 200 660 36 148 120 165 625 32 127 300 380 870 70 314 125 — 540 870 115 425 295 384 694 710 56   6800 350 710 2220 1110 1653 1210 160 240 740 40 169 140 200 700 36 148 340 450 990 80 355 125 — 610 950 140 480 335 440 780 800 8509 520 2.5.1 圓柱齒輪減速器的外形尺寸及裝配型式 · ZSY型減速器的外形尺寸及裝配型式見圖3、表3。   圖3 ZSY型減速器的外形尺寸及裝配型式 表3  ZSY型減速器的外形尺寸                                     單位：㎜  , 規格 ZSY A B H ≈ a i = 22.4 ～ 71 i  = 80 ～ 100 d2 (m6） l2 L2 b2 t2 C m1 m2 m3 n1 n2 e1 e2 e3 h 地腳螺栓孔 重       量（Kg） 潤滑油量 （l） d1（m6） l1 L1 b1 t1 d1（m6） l1 L1 b1 t1 d3 n 160 600 290 375 352 24 36 166 8 27 19 28 158 6 21.5 75 105 245 20 79.5 32 510 170 245 38 120 83 107 188 180 18.5         8 170 10 180 665 320 435 395 28 42 187 8 31 22 36 181 6 24.5 85 130 285 22 90 32 570 190 275 37.5 137.5 85 109 209 200 205 14 200 745 355 492 440 32 58 218 10 35 22 36 196 6 24.5 95 130 300 25 100 40 630 210 300 40 150 97.5 128 238 225 24   285 19 224 840 390 535 496 38 58 233 10 41 24 36 211 8 27 100 165 355 28 106 40 705 235 335 43.5 165.5 110.5 141 263 250 395 26 250 930 450 589 555 42 82 282 12 45 32 58 258 10 35 110 165 380 28 116 50 810 270 380 60 195 120 158 293 280 28   540 36 280 1025 500 662 620 48 82 307 14 51.5 38 58 283 10 41 130 200 440 32 137 50 855 285 430 35 200 120 160 325 315 750 53 315 1160 570 749 699 48 82 337 14 51.5 42 82 337 12 45 140 200 470 36 148 63 960 320 490 43 218 143 189 364 355 35 940 75   i = 22.4 ～ 35.5 i =40 ～ 90   355 1280 600 870 785 60 105 380 18 64 48 82 357 14 51.5 170 240 530 40 179 63 1080 360 520 42.5 252.5 143 188 398 400 35   8 1400 115 400 1420 690 968 880 65 105 410 18 69 55 82 387 16 59 180 240 560 45 190 80 1200 400 590 45 275 155 215 445 450 42   1950 160 450 1610 750 1067 989 70 105 450 20 74.5 60 105 450 18 64 220 280 640 50 231 80 1350 450 650 48 313 178 240 505 500 2636 220   i = 22.4 ～ 45 i = 50～ 90   500 1790 830 1170 1105 80 130 515 22 85 65 105 490 18 69 240 330 730 56 252 100 1500 500 710 55 340 200 277 557 560 48     8 3800 300 560 2010 910 1320 1240 95 130 530 25 100 75 105 505 20 79.5 280 380 820 63 292 100 1680 560 790 70 370 235 324 624 630 5100 450 630 2260 1030 1480 1395 110 165 625 28 116 85 130 590 22 90 300 380 880 70 314 125 1890 630 890 72.5 422.5 255 344 694 710 56   7060 520 710 2540 1160 1655 1565 120 165 685 32 127 90 130 650 25 95 340 450 1010 80 355 125 2130 710 1000 92.5 472.5 297.5 400 780 800 9205 820 2.5.2 圓錐圓柱齒輪減速器的外形尺寸及裝配型式 · DBY、DBZ型減速器的外形尺寸及裝配型式見圖4、表4。 圖4 DBY、DBZ型減速器外形尺寸及裝配型式 表4  DBY、DBZ型減速器外形尺寸                                         單位：㎜ , 名義中心距a d1 （m6） l1 d2 （m6） l2 D L A B C E F G s h H M n×d3 N P R K T b1 t1 b2 t2 b3 t3 平均重量 （㎏） 油量 （l） 160 40 110 48 110 70 140 500 500 190 250 210 65 35 180 430 145 6×18 30 115 210 — 440 12 43 14 51.5 20 74.5 173 7 180 42 50 80 170 565 565 215 270 230 70 200 475 160 135 240 505 45 53.5 22 85 232 9 200 50 55 90 625 625 240 300 250 75 40 225 520 175 6×23 35 145 255 555 14 53.5 16 59 25 95 305 13 224 55 65 140 100 210 705 705 260 320 270 80 45 250 570 190 165 290 635 16 59 18 69 28 106 415 18 250 60 140 75 110 785 785 290 370 310 90 50 280 626 210 6×27 40 180 315 705 18 64 20 79.5 116 573 25 280 65 85 170 120 875 875 325 400 340 100 55 315 702 230 45 200 355 785 69 22 90 32 127 760 36 315 75 95 140 250 975 975 355 450 380 110 60 355 809 260 6×33 50 220 405 875 20 79.5 25 100 36 148 1020 51 355 90 170 100 210 160 300 1085 1085 390 480 410 120 65 400 900 285 55 245 450 975 25 95 28 106 40 169 1436 69 400 100 210 110 170 1215 1215 440 530 460 130 70 450 970 305 280 510 1105 28 106 116 179 1966 95 450 110 130 250 190 350 1365 1365 490 600 510 140 80 500 1071 345 8×39 60 315 575 940 1245 116 32 137 45 200 2532 130 500 120 150 220 1525 1525 570 650 560 150 90 560 1210 435 70 350 645 1050 1385 32 127 36 158 50 231 3633 185 560 130 250 160 300 250 410 1705 1705 610 750 640 160 100 630 1325 475 8×45 80 390 715 1165 1545 137 40 169 56 262 5020 260 2.5.2 圓錐圓柱齒輪減速器的外形尺寸及裝配型式   · DCY、DCZ型減速器的外形尺寸及裝配型式見圖5、表5。 圖5 DCY、DCZ型減速器的外形尺寸及裝配型式 表5  DCY、DCZ型減速器的外形尺寸                                           單位： ㎜ 名義中心距a a1 d1 （m6） l1 d2 （m6） l2 D L A B C E F G s h H M n×d3 N P R K T b1 t1 b2 t2 b3 t3 平 均 重 量 （㎏） 油 量 （l） 160 112 25 60 32 80 70 140 510 555 190 250 210 65 35 180 423 145 6×18 30 115 210 — 495 8 28 10 35 20 74.5 200 9 180 125 30 80 38 80 170 575 625 215 270 230 70 200 468 160 135 240 565 33 41 22 85 255 13 200 140 35 42 110 90 640 685 240 300 250 75 40 225 520 175 6×23 35 145 255 615 10 38 12 45 25 95 325 18 224 160 40 110 48 100 210 725 775 260 320 270 80 45 250 570 190 165 290 705 12 43 14 51.5 28 106 453 26 250 180 42 50 110 815 860 290 370 310 90 50 280 626 210 6×27 40 180 315 780 45 53.5 116 586 33 280 200 50 55 120 905 970 325 400 340 100 55 315 702 230 45 200 355 880 14 53.5 16 59 32 127 837 46 315 224 55 65 140 140 250 1020 1085 355 450 380 110 60 355 809 260 8×33 50 220 405 655 985 16 59 18 69 36 148 1100 65 355 250 60 140 75 160 300 1140 1220 390 480 410 120 65 400 900 285 55 245 450 740 1110 18 64 20 79.5 40 169 1550 90 400 280 65 85 170 170 1275 1355 440 530 460 130 70 450 970 305 280 510 840 1245 69 22 90 179 1967 125 450 315 75 95 190 350 1425 1520 490 600 510 140 80 500 1065 345 8×39 60 315 575 940 1400 20 79.5 25 100 45 200 2675 180 500 355 90 170 100 210 220 1585 1690 570 650 560 150 90 560 1208 435 70 350 645 1050 1550 25 95 28 106 50 231 4340 240 560 400 100 210 110 250 410 1775 1895 610 750 640 160 100 630 1325 475 8×45 80 390 715 1165 1735 28 106 116 56 262 5320 335 630 450 110 130 250 300 470 1995 2145 675 800 690 170 110 710 1460 525 445 800 1305 1985 116 32 137 70 314 7170 480 710 500 120 150 340 550 2235 2400 760 900 770 190 125 800 1665 570 90 500 900 1490 2220 32 127 36 158 80 355 9600 690 800 560 130 250 160 300 400 650 2505 2700 840 1000 870 200 140 900 1870 625 560 1100 1680 2520 137 40 169 90 417 13340 940 2.5.2 圓錐圓柱齒輪減速器的外形尺寸及裝配型式   · DBYK、DBZK型減速器的外形尺寸及裝配型式見圖6、表6。 圖6 DBYK、DBZK型減速器的外形尺寸及裝配型式 表6 DBYK、DBZK型減速器的外形尺寸                                         單位： ㎜ , 名義中心距 a d1 （m6） l1 d2（m6） l2 dW （H8） U A B C E F G s h H M n×d3 N P R K T b1 t1 b2 t2 D 平均重量 （㎏） 油量 （l） 160 40 110 48 110 80 225 500 500 190 250 210 65 35 180 430 145 6×18 30 115 210 — 440 12 43 14 51.5 185 173 7 180 42 50 90 250 565 565 215 270 230 70 200 475 160 135 240 505 45 53.5 215 232 9 200 50 55 100 275 625 625 240 300 250 75 40 225 520 175 6×23 35 145 255 555 14 53.5 16 59 230 305 13 224 55 65 140 110 295 705 705 260 320 270 80 45 250 570 190 165 290 635 16 59 18 69 263 415 18 250 60 140 75 120 325 785 785 290 370 310 90 50 280 626 210 6×27 40 180 315 705 18 64 20 79.5 290 573 25 280 65 85 170 135 360 875 875 325 400 340 100 55 315 702 230 45 200 355 785 69 22 90 300 760 36 315 75 95 160 420 975 975 355 450 380 110 60 355 809 260 6×33 50 50 220  405  875 20  79.5 25  100  370 1020 355 90 170 100 210 180 450 1085 1085 , 390 480 410 120 65 400 900 285 55 245 450 975 25 95 28 106 405 1436 69 400 100 210 110 200 490 1215 1215 440 530 460 130 70 450 970 305 280 510 1105 28 106 116 430 1966 95 450 110 130 250 220 550 1365 1365 490 600 510 140 80 500 1071 345 8×39 60 315 575 940 1245 116 32 137 460 2532 130 500 120 150 280 715 1525 1525 570 650 560 150 90 560 1210 435 70 350 645 1050 1385 32 127 36 158 570 3633 185 560 130 250 160 300 310 760 1705 1705 610 750 640 160 100 630 1325 475 8×45 80 390 715 1165 1545 137 40 169 660 5020 260 2.5.2 圓錐圓柱齒輪減速器的外形尺寸及裝配型式   · DCYK、DCZK型減速器的外形尺寸及裝配型式見圖7、表7。 圖7 DCYK、DCZK型減速器的外形尺寸及裝配型式 表7  DCYK、DCZK型減速器的外形尺寸                                        單位： ㎜ 名義中心距a a1 d1 （m6） l1 d2 （m6） l2 dw （H8） U A B C E F G s h H M n×d3 N P R K T b1 t1 b2 t2 D 平均重量 （㎏） 油量 （l） 160 112 25 60 32 80 80 225 510 555 190 250 210 65 35 180 423 145 6×18 30 115 210 — 495 8 28 10 35 185 200 9 180 125 30 80 38 90 250 575 625 215 270 230 70 200 468 160 135 240 565 33 41 215 255 13 200 140 35 42 110 100 275 640 685 240 300 250 75 40 225 520 175 6×23 35 145 255 615 10 38 12 45 230 325 18 224 160 40 110 48 110 295 725 775 260 320 270 80 45 250 570 190 165 290 705 12 43 14 51.5 263 453 26 250 180 42 50 120 325 815 860 290 370 310 90 50 280 626 210 6×27 40 180 315 780 45 53.5 290 586 33 280 200 50 55 135 360 905 970 325 400 340 100 55 315 702 230 45 200 355 880 14 53.5 16 59 300 837 46 315 224 55 65 140 160 420 1020 1085 355 450 380 110 60 355 809 260 8×33 50 220 405 655 985 16 59 18 69 370 1100 65 355 250 60 140 75 180 450 1140 1220 390 480 410 120 65 400 900 285 55 245 450 740 1110 18 64 20 79.5 405 1550 90 400 280 65 85 170 200 490 1275 1355 440 530 460 130 70 450 970 305 280 510 840 1245 69 22 90 430 1967 125 450 315 75 95 220 550 1425 1520 490 600 510 140 80 500 1065 345 8×39 60 315 575 940 1400 20 79.5 25 100 460 2675 180 500 355 90 170 100 210 280 715 1585 1690 570 650 560 150 90 560 1208 435 70 350 645 1050 1550 25 95 28 106 570 4340 240 560 400 100 210 110 310 760 1775 1895 610 750 640 160 100 630 1325 475 8×45 80 390 715 1165 1735 28 106 116 660 5320 335 630 450 110 130 250 340 840 1995 2145 675 800 690 170 110 710 1460 525 445 800 1305 1985 116 32 137 690 7170 480 710 500 120 150 380 890 2235 2400 760 900 770 190 125 800 1665 570 90 500 900 1490 2220 32 127 36 158 770 9600 690 800 560 130 250 160 300 420 955 2505 2700 840 1000 870 200 140 900 1870 625 560 1100 1680 2520 137 40 169 850 13340 940 2.5.2 圓錐圓柱齒輪減速器的外形尺寸及裝配型式   · DBYK、DCYK、DBZK、DCZK型減速器空心軸套結構尺寸見圖8、表8；   圖8 DBYK、DCYK、DBZK、DCZK型減速器空心軸套結構 表8 DBYK、DCYK、DBZK、DCZK型減速器空心軸套尺寸               單位：mm 減速器名義中心距 空心軸套                脹        盤 dw L M R U 型號 D d Tt N.m 螺   釘 重量kg B Ta N.m 160 80 370 145 26 225 110-72 185 110 9000 M10 58 5.9 180 90 410 160 27 250 125-72 215 125 13000 M10 58 8.3 200 100 450 175 32 275 140-71 230 140 17600 M12 100 10 224 110 485 190 33 295 155-71 263 155 25000 M12 100 15 250 120 535 210 37 325 165-71 290 165 35000 M12 240 22 280 135 590 230 35 360 175-71 300 175 48000 M16 240 22 315 160 680 260 37 420 220-71 370 220 100000 M16 240 54 355 180 735 285 38 450 240-71 405 240 138000 M20 470 67 400 200 795 305 46 490 260-71 430 260 184000 M20 470 82 450 220 895 345 48 550 280-71 460 280 245000 M20 470 102 500 280 1190 475 61 715 350-71 570 350 500000 M20 470 204 560 310 1270 510 67 760 390-71 660 390 710000 M20 470 260 630 340 1400 560 71 840 420-71 690 420 840000 M20 470 316 710 380 1490 600 73 890 460-71 770 460 114000 M20 470 420 800 420 1600 645 82 955 500-71 850 500 160000 M20 470 575 注：Ta=緊固軸所需轉矩  ； Tt=脹盤可傳遞之最大轉矩。 2.5.2 圓錐圓柱齒輪減速器的外形尺寸及裝配型式   · DBYK、DCYK、DBZK、DCZK型減速器脹盤聯結的軸尺寸見圖9、表9 ；  平鍵聯結的軸尺寸見圖10、表10。   圖9 DBYK、DCYK、DBZK、DCZK型減速器脹盤聯結的軸   表9 DBYK、DCYK、DBZK、DCZK型減速器脹盤聯結的軸尺寸 名義中心距 a dM (min) dw d1 L L1 L2 R 160 5 100 80 78 355 65 90 1.6 180 5 110 90 88 395 70 100 1.6 200 5 125 100 98 430 75 110 1.6 224 5 135 110 108 465 80 120 1.6 250 6 150 120 118 510 90 130 2.5 280 6 165 135 133 560 100 140 2.5 315 6 190 160 158 655 120 160 2.5 355 6 210 180 178 710 125 170 2.5 400 8 240 200 198 765 145 190 4 450 8 260 220 218 860 150 200 4 500 10 320 280 278 1145 240 290 4 560 10 350 310 308 1225 260 310 4 630 12 380 340 338 1355 280 330 6 710 12 430 380 378 1440 300 350 6 800 12 470 420 418 1550 320 380 6 圖10 平鍵聯結的軸 表10 平鍵聯結的軸尺寸 名義中心距 a dM(min) dw L L1 R 160 5 95 75 287 75 4 180 5 110 90 317 90 4 200 5 125 105 347 105 4 224 5 135 110 377 115 4 250 6 150 120 417 130 6 3.1減速器的選用系數 3.1.1 減速器的工況系數KA見表11。 表11  工作機械工況系數KA 原動機 每日工作時間 KA 輕微沖擊（均勻）載荷 中等沖擊載荷 強沖擊載荷 電動機 汽動機 水力機 ～3　 0.8 1 1.5 ＞3～10 1 1.25 1.75 ＞10 1.25 1.5 2 4～6缸的 活塞 發動機 ～3 1 1.25 1.75 ＞3～10 1.25 1.5 2 ＞10 1.5 1.75 2 1～3缸的 活塞 發動機 ～3 1.25 1.5 2 ＞3～10　　 1.5 1.75 2.25 ＞10　　 1.75 2 2.5          注：表中載荷分類見附表1，是工作機的載荷性質。 3.1.2 減速器的安全系數SA見表12。 表12  安全系數SA   重要性與安全要求 一般設備，減速器失效僅引起單機停產且易更換配件 重要設備，減速器失效引起機組、生產線或全廠停產 高度安全要求，減速器失效引起設備、人身事故 SA 1.3～1.7 1.5～2 1.7～2.5 3.1.3 環境溫度系數f1見表13。  表13 環境溫度系數f1   冷卻條件 環境溫度t℃ 10 20 30 40 50 f1 無冷卻、風扇冷卻 0.9 1 1.15 1.35 1.65 冷卻管冷卻 0.9 1 1.1 1.2 1.3 3.1.4 負荷率系數f2見表14。 表14  負荷率系數f2 小時負荷率％ 100 80 60 40 20 負荷率系數f2 1 0.94 0.86 0.74 0.56 3.1.5 減速器公稱功率利用系數f3見表15。 表15公稱功率利用系數f3 （P2/P1）×100% 40%≤ 50% 60% 70% 80%～100% f3 1.25 1.15 1.1 1.05 1 注：P1 — 公稱功率，見表17、19、21、23、25、27、28；      P2 — 負載功率 3.1.6減速器的啟動系數KS見表16。    表16  啟動系數KS                                KA每小時啟動次數   KS  0.8～1  1.25～1.75 ≥2 ≤5 1 1 1 6～25 1.2 1.12 1.06 26～60 1.3 1.2 1.12 61～180 1.5 1.3 1.2 ＞180 1.7 1.5 1.3 3.2 減速器的選用  減速器的承載能力受機械強度和熱平衡許用功率兩方面的限制。因此，減速器的選用必須通過兩個功率表。 首先按減速器機械強度許用公稱功率P1選用，如果減速器的實用輸入轉速與承載能力表中的三檔（1500 、1000、750）轉速之某一檔 轉速相對誤差不超過4%，可按該檔轉速下的公稱功率選用相當規格的減速器；如果轉速相對誤差超過4%，則應按實用轉速折算減速器的公 稱功率選用。然后校核減速器熱平衡許用功率。  例：輸送大件物品的皮帶輸送機減速器，電動機驅動，電動機轉速n1=1200r/min,傳動比 i=4.5，負載P2=380KW，軸伸承受純扭矩，每日工作24h，啟動不超過五次，最高環境溫度t=38℃，廠房較大，自然通風冷卻、油池潤滑。要求選用第Ⅰ種裝配型式的標準減速器。  第一步，按減速器的機械強度功率表選取，要計入工況系數KA，還要考慮安全系數SA、啟動系數KS。 按附表1查得，皮帶輸送機負荷為中等沖擊，減速器失效會引起生產線停產。查表11、表12、表16得： KA=1.5，SA=1.5，KS=1，計算功率P2m為： P2m=P2KASAKS=380×1.5×1.5×1=855KW 要求  P2 m≤P1 按i=4.5及n1=1200r/min接近公稱轉速1000r/min，查表17： ZDY355，i=4.5，n1=1000r/min，P1=953KW。當n1=1200r/min時，折算公稱功率： P1=953×1200/1000=1143.6KW P2m=855KW≤P1=1143.6KW可以選用ZDY355減速器。 第二步，校核熱功率P2t能否通過。要計入系數f1、f2、f3，應滿足： P2t= P2 f1f2f3≤PG1 查表13 、表14、表15 得： f1=1.31   [1.35-（1.35-1.15）/（40-30）×（40-38）=1.31] f2=1 （ 每日24h連續工作） f3=1.25（P2/P1=380/1143.6=0.332=33.2%≤40%） P2t =380×1.31×1.25=622.3KW 查表18：ZDY355，PG1=320KW，PG1＜P2t。 只有采用盤狀管冷卻時PG2=790KW＞P2t,因此可以選定： ZDY355—4.5—Ⅰ減速器并采用油池潤滑、盤狀水管通水冷卻潤滑油。如果不采用盤狀管冷卻，則需另選較大規格的減速器。按以上程序重新計算，應選ZDY500—4.5—Ⅰ型減速器。最后，減速器的許用瞬時尖峰負荷P2max≤1.8P1。 4.1 圓柱齒輪減速器的承載能力 · ZDY型減速器，按機械強度計算的公稱功率P1見表17，按潤滑油允許最高平衡溫度計算的公稱熱功率PG1、PG2見表18。 表17 ZDY型減速器的承載能力 , 公    稱 傳 動 比 i 公稱轉速r/min 名義中心距a    ㎜ 輸 入 n1 輸 出n2 80 100 125 160 200 250 280 315 355 400 450 500 560 公稱輸入功率P1           KW 1.25 1500 1200 57 103 205 360 633 1121 — — — — — — — 1000 800 40 69 140 260 446 807 — — — — — — — 750 600 31 52 105 190 348 636 — — — — — — — 1.4 1500 1070 53 96 194 326 616 1109 — — — — — — — 1000 715 37 65 132 240 433 794 — — — — — — — 750 535 29 48 102 180 337 624 — — — — — — — 1.6 1500 940 49 92 180 310 587 1068 1473 1996 2766 — — — — 1000 625 34 63 125 217 410 760 1051 1430 1992 — — — — 750 470 27 50 98 168 319 595 824 1124 1569 — — — — 1.8 1500 835 45 87 173 290 557 1024 1411 1925 2663 — — — — 1000 555 31 62 120 206 389 726 1002 1372 1906 — — — — 750 415 24 48 95 160 302 567 784 1074 1497 — — — — 2 1500 750 39 80 158 278 526 970 1339 1827 2536 — — — — 1000 500 27 55 110 194 367 684 946 1296 1806 2547 3578 4793 — 750 375 21 43 85 150 284 534 738 1013 1414 1999 2821 3775 5169 2.24 1500 670 36 70 141 264 484 914 1236 1711 2377 — — — — 1000 445 25 49 98 183 337 645 874 1207 1683 2402 3397 4512 — 750 335 19 38 76 142 262 503 682 941 1314 1878 2667 3538 4833 2.5 1500 600 32 64 127 245 447 855 1154 1617 2264 — — — — 1000 400 22 45 88 170 311 601 812 1136 1596 2235 3182 4353 — 750 300 17 35 68 132 241 468 633 884 1243 1742 2492 3406 4645 2.8 1500 535 27 53 115 224 409 789 1063 1489 2068 — — — — 1000 360 19 37 80 155 284 552 746 1048 1456 2049 2945 4000 — 750 270 15 29 62 120 220 429 580 816 1134 1593 2296 3118 4232 3.15 1500 475 23 47 96 203 375 709 990 1359 1924 2658 3790 5036 6666 1000 315 16 33 67 140 260 496 695 952 1352 1817 2681 3607 4807 750 235 13 25 52 109 202 385 540 740 1052 1458 2084 2802 3747 3.55 1500 425 20 41 85 179 337 639 898 1210 1730 2410 3407 4460 6119 1000 280 14 28 59 124 234 446 628 845 1210 1694 2396 3196 4395 750 210 11 22 46 96 181 346 488 655 940 1312 1856  2483 3419 4 1500 375 17 34 69 155 300 570 774 1095 1555 2146 2981 3985 5651 1000 250 12 24 48 107 208 396 539 764 1088 1501 2090 2838 4033 750 187 9 18 37 83 161 307 418 590 844 1160 1618 2199 3128 4.5 1500 335 14 29 55 137 260 495 703 997 1367 1878 2619 3635 4912 1000 220 9.5 20 38 95 180 344 488 694 953 1311 1832 2582 3485 750 166 7 15 30 73 139 266 378 536 738 1015 1416 1997 2694 5 1500 300 11 25 48 121 229 451 608 864 1179 1680 2340 3149 4400 1000 200 8 17 33 84 159 313 422 599 820 1168 1629 2231 3125 750 150 6 13 26 65 123 242 326 462 633 900 1257 1724 2418 5.6 1500 270 10 20 40 109 211 389 531 779 1031 1564 2038 2791 3778 1000 180 7 14 27 75 146 270 368 540 716 1088 1417 1969 2670 750 134 5 11 21 59 113 208 285 416 554 838 1092 1519 2061 續表17  ZDY型減速器的承載能力 公  稱 傳動比 i 公稱轉速r/min 名義中心距a    ㎜ 輸入n1 輸 出 n2 80 100 125 160 200 250 280 315 355 400 450 500 560 公稱輸入功率P1     KW 6.3 1500 240 — 16 36 90 175 353 465 651 944 1313 1804 2547 3342 1000 160 — 11 25 63 121 244 322 451 655 911 1252 1795 2356 750 120 — 9 19 49 94 189 249 349 507 704 964 1388 1817  表18  ZDY型減速器的熱功率PG1、PG2 散 熱 冷 卻 條 件 名義中心距a    ㎜ 沒有 冷卻 措施 環 境 條 件 環境氣流速度W m/s 80 100 125 160 200 250 280 315 355 400 450 500 560 PG1           KW 空間小、廠房小 ≥0.5 13 20 31 48 77 115 145 182 228 286 365 440 542 較大的房間、車間 ≥1.4 18 29 43 68 110 160 210 270 320 415 515 620 770 在戶外露天 ≥3.7 24 38 58 92 145 220 275 360 425 550 690 840 1020 盤狀 管冷 卻或 循環 油潤滑 環   境 條   件 水管內徑 ㎜ 8 8 8 12 12 15 15 20 20 20 20 20 20 環境氣流速度W m/s        PG2          KW 空間小、廠房小 ≥0.5 43 65 90 180 300 415 490 610 695 870 1010 1190 1300 較大的房間、車間 ≥1.4 48 75 100 200 330 465 550 695 790 1000 1160 1380 1530 在戶外露天 ≥3.7 54 90 120 220 365 520 625 790 900 1140 1340 1600 1780 注：當采用循環油潤滑時，可按潤滑系統計算適當提高PG2。 4.1 圓柱齒輪減速器的承載能力 · ZLY型減速器，按機械強度計算的公稱功率P1見表19，按潤滑油允許最高平衡溫度計算的公稱熱功率PG1、PG2見表20。 表19 ZLY型減速器的承載能力 , 公  稱 傳動比 i 公稱轉速r/min 名義中心距a    ㎜ 輸入n1 輸出n2 112 125 140 160 180 200 224 250 280 315 355 400 450 500 560 630 710 公稱輸入功率P1     KW 6.3 1500 240 37.4 54 73 114 157 221 305 424 578 791 1156 1650 2192 3132 4310 — — 1000 160 26.4 37.4 50 78 109 153 211 294 400 548 802 1146 1558 2181 3000 4347 6229 750 120 19.5 28.6 38.5 60 84 119 163 227 308 422 618 884 1213 1685 2320 3357 4884 7.1 1500 210 34 49 66 104 143 201 277 385 525 719 1051 1500 1993 2847 3817 — — 1000 140 24 34 45.5 71 99 139 192 267 364 498 729 1042 1416 1983 2731 3952 5663 750 106 17.7 26 35 54.5 76 108 148 206 280 384 562 804 1103 1532 2109 3052 4440 8 1500 185 32 43 61 94.5 130 181.5 250 347 469 678 932 1309 1869 2489 3520 — — 1000 125 21.5 29.5 42.4 64 93 126 173 241 325 470 646 908 1298 1730 2447 3398 5019 750 94 17 23 33 49 69 97 133 186 251 362 498 700 1000 1333 1887 2619 3881 9 1500 167 29 38.5 56 81 119 165.5 227 315 423 612 841 1182 1689 2248 3183 — — 1000 111 20 27 38.5 55 82.5 115 157 218 293 424 583 819 1172 1561 2210 3068 4537 750 83 15 20.5 30 42 64 88 121 168 226 327 449 631 903 1202 1703 2363 3502 10 1500 150 26 35 50 73 109 149 204 284 383 555 762 1070 1530 2038 2883 — — 1000 100 18 24 35 50 75 103 142 197 266 384 528 742 1061 1414 2001 2777 4112 750 75 14 18.5 26.6 38 58 80 109 152 204 296 407 571 817 1088 1541 2139 3172 11.2 1500 134 23 31.5 45 66 96 133 184 255 346 500 688 966 1381 1839 2604 — — 1000 89 16 22 31 45 67 92 127 177 240 347 477 669 957 1275 1806 2506 3711 750 67 12 17 24 35 51 71 98 136 185 267 367 516 737 982 1391 1930 2862 12.5 1500 120 21 28 40 59 83 116.5 165 229 311 450 618 869 1242 1654 2341 — — 1000 80 14 19.5 28 40 57 81 114 159 216 312 428 601 860 1146 1621 2251 3338 750 60 11 15 21 31 44 63 88 122 166 240 330 463 663 882 1249 1734 2573 14 1500 107 18.5 25 36 52.5 74 105 148 206 279 404 555 779 1115 1485 2162 2918 4318 1000 71 12.5 17.5 25 36 51 73 102 142 193 280 384 540 772 1028 1455 2020 2996 750 54 9.8 13 19 27.6 39 56 79 110 149 216 296 416 594 792 1120 1555 2310 16 1500 94 16 22 31 47.5 70.5 98 133 185 251 362 498 700 1000 1333 1887 2619 3879 1000 62 11 15 21.5 32 49 68 92 128 174 251 345 484 693 923 1306 1812 2690 750 47 8 11.5 17 25 38 53 71 99 134 193 266 373 533 711 1005 1395 2073 續表19  ZLY型減速器的承載能力 公 稱 傳動比 i 公稱轉速r/min 名義中心距a    ㎜ 輸 入 n1 輸  出 n2 112 125  140 160 180 200 224 250 280 315 355 400 450 500 560 630 710 公稱輸入功率P1     KW 18 1500 83 14 19.5 28 42.5 60.5 86 115 161 225 326 448 629 899 1197 1697 2353 3487 1000 56 10 13.5 19.6 29 42 59.5 80 111 156 226 310 435 622 829 1175 1628 2417 750 42 7.5 10.5 15 22 32 46 61 86 120 174 239 335 479 638 905 1252 1861 20 1500 75 13 18 25.5 38 59 77 103 142 205 296 418 587 839 1120 1580 2200 3260 1000 50 9 12 18 26.5 41 53.5 72 95 142 205 279 392 560 746 1050 1460 2170 750 38 6.8 9.5 14 20 32 41 55 76 109 158 210 295 420 562 735 1120 1635 表20  ZLY型減速器的熱功率PG1、PG2 散 熱 冷 卻 條 件 名義中心距a    ㎜ 沒  有 冷  卻 措  施 環 境 條 件 環境氣流速度W   m/s 112 125 140 160 180 200 224 250 280 315 355 400 450 500 560 630 710 PG1           KW 空間小、廠房小 ≥0.5 16 20 24 30 38 48 60 74 92 115 145 181 226 276 345 430 540 較大的房間、車間 ≥1.4 20 28 35 43 54 67 87 105 130 165 210 255 320 405 485 620 760 在戶外露天 ≥3.7 30 38 47 57 73 88 115 140 175 220 275 345 420 530 650 810 1000 盤  狀 管  冷 卻  或 循  環 油潤滑 環   境 條   件 水管內徑     ㎜ 8 8 15 15 15 15 15 15 15 15 20 20 20 20 20 20 20 環境氣流速度W   m/s     PG2          KW 空間小、廠房小 ≥0.5 34 41 98 104 150 170 200 225 266 280 305 365 415 490 550 680 800 較大的房間、車間 ≥1.4 38 50 109 116 170 190 225 260 305 330 370 440 510 620 690 870 1010 在戶外露天 ≥3.7 48 60 120 130 200 210 250 295 350 385 435 530 610 750 860 1060 1250 注：當采用循環油潤滑時，可按潤滑系統計算適當PG2。 4.1 圓柱齒輪減速器的承載能力 · ZSY型減速器，按機械強度計算的公稱功率P1見表21，按潤滑油允許最高平衡溫度計算的公稱熱功率PG1、PG2見表22。                                                       表21  ZSY型減速器的承載能力 公稱 傳動比i 公稱轉速r/min 名義中心距a    ㎜ 輸 入 n1 輸 出 n2 160 180 200 224 250 280 315 355 400 450 500 560 630 710 公稱輸入功率P1     KW 22.4 1500 67 34 51 68 98 131 182 270 400 530 780 1065 1450 1865 — 1000 44 24 35 48 68 91 128 185 262 355 540 750 1025 1325 1905 750 33 18 27 37 52 70 97 135 215 275 415 580 800 1030 1485                                               續表21  ZSY型減速器的承載能力 公  稱 傳動比 i 公稱轉速r/min 名義中心距a    ㎜ 輸  入 n1 輸  出 n2 160 180 200 224 250 280 315 355 400 450 500 560 630 710 公稱輸入功率P1     KW 25 1500 60 32 46 63 96 115 157 240 365 470 705 1020 1405 1865 — 1000 40 22 31 43 66 80 108 163 250 315 465 705 975 1325 1905 750 30 16 24 33 51 60 84 122 195 240 350 540 750 1030 1485 28 1500 54 29 42 59 86 113 142 220 325 425 625 945 1260 1800 — 1000 36 20 29 41 60 75 98 148 215 280 420 650 870 1245 1760 750 27 15 22 31 46 56 76 114 160 210 310 500 670 960 1355   31.5 1500 48 26 37 51 79 95 127 197 290 395 560 840 1140 1600 — 1000 32 17 26 35 55 63 86 132 195 370 370 585 790 1110 1565 750 24 14 20 27 42 49 65 100 145 200 280 450 605 855 1200 35.5 1500 42 23 34 47 70 88 117 178 275 350 510 755 1025 1450 — 1000 28 15 23 32 48 59 80 118 180 235 340 520 710 1000 1410 750 21 12 18 25 37 44 61 90 140 175 255 405 545 750 1090     40 1500 38 21 30 42 64 79 107 158 235 325 465 675 930 1300 — 1000 25 17 21 29 40 53 71 108 160 210 315 465 640 900 1315 750 19 11 16 22 31 41 55 80 125 155 235 360 465 680 1015     45 1500 33 17 24 34 46 70 96 142 215 280 410 615 850 1130 — 1000 22 12 16 24 32 47 64 95 145 185 280 425 590 770 1150 750 17 9 12 18 25 36 50 74 110 140 210 320 450 600 885 50 1500 30 15 22 32 46 63 85 128 195 245 360 540 750 1030 1490 1000 20 11 15 22 31 43 59 85 130 165 240 370 520 710 1030 750 15 8 12 17 24 32 43 65 95 125 180 290 400 550 795    56 1500 27 15 21 31 43 56 76 112 170 220 310 480 675 955 1340 1000 18 10 15 22 30 38 52 77 115 145 210 330 470 660 930 750 13.4 8 11 17 23 28 40 58 90 110 160 255 360 510 715    63 1500 24 12 17 23 37 45 61 102 145 195 280 425 605 860 1170 1000 16 8 12 16 25 30 42 70 100 130 190 290 420 600 810 750 12 6 9 12 20 23 32 52 75 100 140 225 325 460 620 續表21  ZSY型減速器的承載能力 , 公  稱 傳動比 i 公稱轉速r/min 名義中心距a    ㎜ 輸     入 n1 輸      出 n2 160 180 200 224 250 280 315 355 400 450 500 560 630 710 公稱輸入功率P1     KW 71 1500 21 11 17 23 33 40 56 90 130 185 245 390 540 770 1045 1000 14 8 11 15 23 27 38 60 90 115 170 270 370 540 725 750 10.6 6 9 12 18 21 29 45 65 90 125 210 285 410 555 80 1500 18.8 9 13 18 26 36 51 80 115 155 225 340 470 675 960 1000 12.5 6 9 12 18 24 34 54 80 100 150 240 330 470 665 750 9.4 4 7 10 14 19 27 42 60 80 110 185 250 360 510 90 1500 16.7 8 12 18 25 33 46 74 105 140 200 305 395 590 765 1000 11.1 6 8 12 17 22 30 49 70 95 130 200 278 405 530 750 8.3 4 6 9 13 17 23 37 55 70 100 160 210 300 405 100 1500 15 8 11 16 24 30 43 60 — — — — — — — 1000 10 5 7 11 16 21 29 40 — — — — — — — 750 7.5 4 6 8 13 16 22 30 — — — — — — — 表22  ZSY型減速器的熱功率PG1、PG2 散 熱 冷 卻 條 件 名義中心距a    ㎜ 沒  有 冷  卻 措  施 環 境 條 件 環境氣流速度W   m/s 160 180 200 224 250 280 315 355 400 450 500 560 630 710 PG1           KW 空間小、廠房小 ≥0.5 24 30 37 45 56 69 86 110 135 165 208 258 322 400 較大的房間、車間 <, /TD> ≥1.4 34 42 52 64 80 98 116 155 190 235 300 365 450 570 在戶外露天 ≥3.7 46 57 69 87 108 132 162 205 250 310 400 475 600 760 盤  狀 管  冷 卻  或 循  環 油潤滑 環   境 條   件 水管內徑         ㎜ 15 15 15 15 15 15 15 20 20 20 20 20 20 20 環境氣流速度W       m/s PG2           KW 空間小、廠房小 ≥0.5 70 77 92 106 150 160 180 210 350 370 430 480 700 770 較大的房間、車間 ≥1.4 80 89 107 125 175 190 210 255 400 440 520 590 820 940 在戶外露天 ≥3.7 90 105 124 148 200 225 255 310 460 510 620 700 970 1150 注：當采用循環油潤滑時，可按潤滑系統計算適當PG2。 4.2 圓錐圓柱齒輪減速器的承載能力 · DBY、DBYK型減速器的承載能力見表23，不附加冷卻裝置的熱功率見表24。                                表23    DBY、DBYK型減速器的承載能力 公 稱 傳動比 i 公稱轉速比r/min                                名義中心距a      ㎜ 輸   入 n1 輸   出 n2 160 180 200 224 250 280 315 355 400 450 500 560 公稱輸入功率P1     KW 8 1500 188 81 115 145 205 320 435 610 750 1080* 1680* 2100* — 1000 125 56 86 110 155 245 325 465 560 810 1260 1700 2200 750 94 42 55 88 125 185 250 340 465 660 950 1400 1800 10 1500 150 67 92 130 165 255 345 480 610 910 1370 1900* — 1000 100 44 69 94 125 195 260 360 465 620 950 1270 1700 750 75 34 46 73 105 155 210 295 380 510 710 950 1300 11.2 1500 134 59 81 115 150 235 325 450 560 840 1200 1550 — 1000 89 40 61 84 130 175 245 340 430 630 810 1030 1380 750 67 31 41 65 98 140 185 240 350 470 610 780 1040 12.5 1500 120 53 75 105 140 210 285 390 500 760 980 1260 1550* 1000 80 36 56 74 105 145 215 265 380 480 660 850 1110 750 60 27 36 56 76 110 150 190 270 365 500 640 840 14 1500 107 48 66 81 125 190 260 345 465 580 780 1000 1150 1000 71 31 42 54 84 110 165 205 310 415 520 680 900 750 53 23 31 38 60 80 115 145 235 310 400 510 690 注：* 需采用循環油潤滑。 4.2 圓錐圓柱齒輪減速器的承載能力 · DCY、DCYK型減速器的承載能力見表25，不附加冷卻裝置的熱功率見表26。 表25   DCY、DCYK型減速器的承載能力 公  稱 傳動比 i 公稱轉速r/min 名義中心距a    ㎜ 輸入n1 輸 出 n2 160 180 200 224 250 280 315 355 400 450 500 560 630 710 800 公稱輸入功率P1     KW 16 1500 94 45 61 80 120 160 230 305 440 600* 830* 1350* 1850* — — — 1000 63 30 43 60 85 115 170 230 330 440 630 1010 1420* 2200* 2500* 2850* 750 47 24 35 45 70 85 140 185 270 360 510 830 1180 1600 2300* 2600* 18 1500 83 42 58 75 110 150 210 290 440 560 780* 1350* 1850* — — — 1000 56 30 40 53 75 105 155 215 330 420 590 1000 1400* 1860* 2500* 2850* 750 42 23 32 42 65 80 120 175 260 345 480 790 1120 1460 2180 2500 20 1500 75 39 53 68 100 135 195 270 430 550 780* 1320* 1800* — — — 1000 50 27 36 48 70 95 140 200 315 380 550 880 1240* 1640* 2400 2850* 750 38 20 28 38 55 75 110 160 245 310 445 700 1000 1290 1920* 2500* 22.4 1500 67 34 50 65 94 130 175 250 400 510 730 1170* 1540* — — — 1000 45 23 34 48 65 90 130 185 290 360 520 780 1100 1450* 2120* 2600* 750 33 17 25 36 49 70 95 140 220 275 400 620 880 1140 1710 2460* 25 1500 60 30 44 62 83 115 160 225 350 450 650 1030 1460* — — — 1000 40 20 30 42 57 80 110 165 255 315 460 730 1040 1350* 2010* 2600 750 30 15 23 32 43 60 85 125 195 240 350 550 780 1010 1510 2180* 續表25   DCY、DCYK型減速器的承載能力 公  稱 傳動比 i 公稱轉速r/min 名義中心距a    ㎜ 輸入n1 輸出n2 160 180 200 224 250 280 315 355 400 450 500 560 630 710 800 公稱輸入功率P1     KW 28 1500 54 22 37 48 75 92 140 215 320 405 590 910 1290* — — — 1000 36 15 25 34 52 66 94 150 225 285 420 640 910 1190 1770* 2500* 750 27 12 19 26 39 50 71 115 170 215 315 490 690 890 1330 1920* 31.5 1500 48 20 33 44 69 85 120 195 290 385 550 820 1170 — — — 1000 32 14 22 31 46 59 83 130 200 255 370 580 820 1070 1600* 2310* 750 24 10 17 23 34 44 62 100 150 190 280 440 620 800 1200 1740* 35.5 1500 42 18 30 40 62 77 110 180 260 345 500 770 1100 1430* 2120* — 1000 28 12 20 28  42 53 75 , 120 180 230 340 510 720 950 1410 2030* 750 21 9 15 21 31 40 56 90 135 175 250 385 540 710 1060 1540 40 1500 38 17 27 36 56 69 98 160 235 310 450 690 990 1290 1920* — 1000 25 11 18 25 41 47 67 120 160 225 330 465 660 860 1280* 1850* 750 19 8.5 14 19 29 36 52 82 125 155 230 350 495 640 960 1390 45 1500 33.5 15 24 33 50 64 90 145 215 275 400 620 880 1150 1720* 2100* 1000 22 10 16 22 33 42 60 95 145 180 265 455 640 840 1250 1810 750 16.6 7.5 12 17 26 32 46 74 110 140 205 320 455 600 870 1260 50 1500 30 13 21 30 44 57 80 130 195 245 360 550 780 1030 1540* 2050* 1000 20 9 14 20 31 38 54 87 130 165 240 365 520 680 1020 1480 750 15 7 11 15 23 29 41 65 99 120 180 290 410 540 780 1130 注：* 需采用循環油潤滑。 表26  DCY、DCYK型減速器的熱功率 減速器不附加冷卻裝置的熱功率PG1               KW 環   境 條   件 空氣流速W m/s 名義中心距a     ㎜ 160 180 200 224 250 280 315 355 400 450 500 560 630 710 800 狹小車間內 ≥0.5 22 27 34 41 52 65 81 99 124 156 192 245 299 384 482 中大型車間內 ≥1.4 31 38 48 58 73 91 114 139 174 218 270 343 419 537 675 室   外 ≥3.7 42 52 65 79 99 124 155 189 237 296 366 465 568 730 910 注：減速器附裝冷卻管時的熱功率PG2可根據需要進行設計。 4.2 圓錐圓柱齒輪減速器的承載能力 · DBZ、DBZK型減速器的承載能力見表27。 表27   DBZ、DBZK型減速器的承載能力 公  稱 傳動比 i 公稱轉速r/min 名義中心距a    ㎜ 輸入n1 輸出n2 160 180 200 224 250 280 315 355 400 450 500 560 公稱輸入功率P1     KW 8 1500 188 29.0 39.0 55.0 80.0 120 170 215 320 490 600 930 — 1000 125 18.8 26.0 36.0 55.0 78.0 110 150 220 320 450 650 930 750 94 14.0 21.0 28.5 42.0 59.0 84.0 110 165 240 365 485 690 10 1500 150 18.0 32.0 45.0 65.0 90.0 130 180 260 370 550 760 — 1000 100 12.0 21.0 29.0 42.0 62.0 87.0 120 175 250 370 510 680 750 75 8.5 16.0 22.0 32.0 46.0 66.0 90.0 130 185 280 370 480 11.2 1500 134 17.5 26.0 36.0 57.0 75.0 115 150 215 330 480 670 — 1000 89 10.5 17.0 24.0 38.0 51.0 74.0 100 150 220 325 440 650 750 67 8.1 12.5 18.0 28.0 38.0 56.0 71.0 105 165 250 320 460 續表27  DBZ、DBZK型減速器的承載能力 公  稱 傳動比 i 公稱轉速r/min 名義中心距a    ㎜ 輸入n1 輸出n2 160 180 200 224 250 280 315 355 400 450 500 560 公稱輸入功率P1     KW 12.5 1500 120 14.0 24.0 32.0 52.0 70.0 105 140 205 300 430 600 800 1000 80 9.0 15.0 22.0 34.0 49.0 69.0 95 140 200 295 400 550 750 60 6.5 12.0 16.5 25.0 36.0 52.0 68.0 100 145 220 290 380 14 1500 107 13.5 20.0 28.0 45.0 61.0 91.0 120 170 265 390 510 770 1000 71 8.8 12.0 18.0 30.0 40.0 60.0 85 115 175 260 350 500 750 53 6.3 9.5 14.0 23.0 30.0 44.0 60.0 80.0 130 200 250 360 4.2 圓錐圓柱齒輪減速器的承載能力 · DCZ、DCZK型減速器的承載能力見表28。 表28   DCZ、DCZK型減速器的承載能力 , 公  稱 傳動比 i 公稱轉速r/min 名義中心距a    ㎜ 輸入n1 輸出n2 160 180 200 224 250 280 315 355 400 450 500 560 630 710 800 公稱輸入功率P1     KW 16 1500 94 14.0 20.0 28.0 42.0 60.0 85.0 120 165 240 350 490 710 — — — 1000 63 9.4 13.5 18.7 28.0 40.0 56.0 80.0 110 160 235 330 490 670 980 1450 750 47 7.0 10.0 13.9 21.0 30.0 41.0 60.0 85.0 120 175 250 350 500 730 1050 18 1500 83 12.0 18.0 26.0 35.0 50.0 75 105 150 215 320 440 630 — — — 1000 56 8.2 12.0 17.3 22.0 35.0 49.0 70.0 95.0 145 215 305 420 590 860 1300 750 42 6.1 8.8 12.8 18.0 26.0 36.0 51.0 73.0 110 160 225 320 440 640 950 20 1500 75 9.4 15.7 23.0 29.0 48.0 65.0 85.0 130 190 280 395 540 — — — 1000 50 6.0 10.2 15.1 18.0 31.0 43.0 57.0 90.0 130 185 270 370 515 760 1050 750 38 4.4 7.2 11.1 13.5 23.0 32.0 41.0 65.0 95.0 135 200 260 390 600 780 22.4 1500 67 9.1 14.0 19.0 28.0 39.0 53.0 75.0 110 155 210 260 450 — — — 1000 45 6.1 9.3 13.0 17.5 26.0 37.0 50.0 75.0 105 159 190 320 420 630 900 750 33 4.5 6.9 9.0 13.0 20.0 27.0 40.0 55.0 80.0 117 145 240 315 480 670 25 1500 60 8.0 10.7 16.0 26.5 35.0 50.0 68.0 105 140 200 250 430 — — — 1000 40 5.5 6.9 11.0 17.5 23.0 33.0 45.0 70.0 93.0 145 175 290 395 580 795 750 30 4.0 5.3 8.0 13.0 17.5 25.0 34.0 50.0 70.0 110 130 215 300 440 580 28 1500 54 7.0 10.5 15.0 22.5 32.0 45.0 63.0 90 130 190 245 380 — — — 1000 36 4.8 7.3 10.4 14.0 21.0 29.0 41.0 62.0 87.0 135 165 255 365 540 750 750 27 3.6 5.4 7.8 10.5 16.5 22.0 30.0 48.0 65.0 100 120 190 270 410 550 31.5 1500 48 6.3 8.9 12.5 21.0 28.0 40.0 56.0 82.0 115 180 220 350 — — — 1000 32 4.2 5.7 8.8 14.0 19.0 27.0 38.0 54.0 80.0 125 145 235 330 490 665 750 24 3.2 4.4 6.5 10.5 14.0 20.0 28.0 40.0 61.0 90.0 110 170 245 360 480 35.5 1500 42 5.6 8.3 12.0 18.0 26.0 35.0 48.0 70.0 100 160 190 300 420 650 — 1000 28 3.9 5.5 8.0 11.5 17.0 23.0 33.0 48.0 70.0 105 125 195 275 435 575 750 21 2.8 4.2 6.2 8.5 13.0 17.0 24.0 35.0 51.0, 78.0 95.0 145 205 325 430 40 1500 38 5., 1 6.9 10.5 17.0 23.0 32.0 43.0 65.0 91.0 145 170 270 390 590 — 1000 25 3.4 4.6 7.2 11.5 15.5 21.0 29.0 42.0 61.0 97.0 115 175 250 400 520 750 19 2.5 3.4 5.3 8.5 11.5 16.0 22.0 31.0 48.0 70.0 80 130 185 300 375 45 1500 33.5 4.5 6.7 9.0 13.7 19.0 27.0 39.0 55.0 80.0 121 150 240 330 530 685 1000 22 2.9 4.3 6.2 9.0 13.0 18.0 25.0 36.0 55.0 85.0 98 155 225, 345 450 750 16.6 2.1 3.2 4.6 6.5 10.0 14.0 19.0 25.0 41.0 60.0 73 115 165 300 345 續表28   DCZ、DCZK型減速器的承載能力 公稱 傳動比 i 公稱轉速r/min 名義中心距a    ㎜ 輸入n1 輸出n2 160 180 200 224 250 280 315 355 400 450 500 560 630 710 800 公稱輸入功率P1     KW 50 1500 30 3.8 5.1 7.8 13.0 18.0 25.0 34.0 51.0 71.0 112 130 215 310 465 610 1000 20 2.6 3.3 5.2 8.7 12.0 17.0 23.0 33.0 48.0 76.0 87.0 140 200 300 405 750 15 2.0 2.5 4.0 6.5 8.5 12.0 17.0 25.0 36.0 55.0 65.0 105 145 220 300 表24  DBY、DBYK型減速器的熱功率 減速器不附加冷卻裝置的熱功率PG1               KW 環  境 條  件 空氣流速  W m/s 名義中心距a     ㎜ 160 180 200 224 250 280 315 355 400 450 500 560 狹小車間內 ≥0.5 32 40 50 61 76 95 118 143 180 225 279 355 中大型車間內 ≥1.4 45 57 71 85 106 133 165 201 252 316 391 497 室外 ≥3.7 62 77 96 116 144 181 224 272 342 429 531 675 注：減速器附裝冷卻管時的熱功率PG2可根據需要進行設計。 圓柱齒輪減速器的外形尺寸及裝配型式   ZDY ZDZ A B H≈ a i=1.25～2.8 i=3.15～4.5 i=5～5.6 d1(m6) l1 L1 b1 t1 d1(m6) l1 L1 b1 t1 d1(m6) l1 L1 b1 t1 80 235 150 210 80 28 42 112 8 31 24 36 106 8 27 19 28 98 6 21.5 100 290 175 260 100 42 82 167 12 45 28 42 127 8 31 22 36 121 6 24.5 125 355 195 330 125 48 82 182 14 51.5 38 58 158 10 41 28 42 142 8 31 160 445 245 403 160 65 105 225 18 69 48 82 202 14 51.5 38 58 178 10 41 200 545 310 507 200 80 130 275 22 85 60 105 250 18 64 48 82 227 14 51.5 250 680 370 662 250 100 165 340 28 106 80 130 305 22 85 60 105 280 18 64 280 755 450 722 280 110 165 385 28 116 85 130 350 22 90 65 105 325 18 69 315 840 500 770 315 130 200 445 32 137 95 130 375 25 100 75 105 350 20 79.5 355 930 550 930 355 140 200 470 36 148 100 165 435 28 106 90 130 400 25 95 400 1040 605 982 400 150 200 485 36 158 110 165 450 28 116 95 130 415 25 100 450 1150 645 1090 450 160 240 545 40 169 120 165 470 32 127 100 165 470 28 106 500 1290 710 1270 500 180 240 580 45 190 130 200 540 32 137 120 165 505 32 127 560 1440 780 1360 560 200 280 660 45 210 150 200 580 36 158 130 200 580 32 137 ZDY ZDZ d2(m6) l2 L2 b2 t2 C m1 m2 m3 n1 n2 e1 e2 e3 h 地腳螺栓孔 重量kg 潤滑油量L d3 n 80 32 58 128 10 35 18 180 — 120 40 60 67.5 81 101 100 12 4 14 0．9 100 48 82 167 14 51.5 22 225 — 140 52.5 72.5 85 102 122 125 15 26 1．6 125 55 82 182 16 59 25 290 — 160 65 100 97.5 119 155 160 15 76 3．2 160 70 105 225 20 74.5 32 355 — 200 73 122 118 141 190 200 18.5 4 115 6．5 200 90 130 275 25 95 40 425 — 255 80 145 140 169 235 250 24 4 228 12．5 250 110 165 340 28 116 50 550 275 305 110 190 175 214 295 315 28 6 400 23 280 130 200 420 32 137 50 620 310 380 120 220 187.5 228 328 355 28 6 540 36 315 140 200 445 36 148 63 700 350 420 137.5 247.5 207.5 254 364 400 35 800 45 355 150 200 470 36 158 63 770 385 470 142.5 272.5 222.5 269 397 450 35 870 70 400 160 240 525 40 169 80 850 425 510 150 300 245 304 454 500 42 6 1640 90 450 170 240 545 40 179 80 950 475 550 165 335 265 331 501 560 42 2100 125 500 190 280 620 45 200 100 1080 540 610 190 390 295 418 618 630 42 3100 180 560 240 330 790 56 252 100 1200 600 680 205 435 325 432 662 710 48 6 3730 250   適用范圍如下： 1、高速軸轉不大于1500轉／分。 2、齒輪傳動圓周速度不大于20米／秒。 3、工作環境溫度為-40-45℃，如果低于0℃，啟動前潤滑油應預熱至0℃以上，本減速機可用于正反兩個方向運轉。 產品特點： 1、齒輪采用高強度低碳合金鋼經滲碳淬火而成，齒面硬度達HRC58-62，齒輪均采用數控磨齒工藝，精度高，接觸性好。 2、傳動率高：?jiǎn)渭?jí)大于96.5％，雙級大于93％，三級大于90％。 3、運轉平穩，噪音低。 4、體積小，重量輕，使用壽命長，承載能力高。 5、易于拆檢，易于安裝。  規格 A B H　　≈ a i=6.3～11.2　 i=12.5～20　 d2(m6) ι2 L2 b2 t2 d1(m6) ι1 L1 b1 t1 d1(m6) ι1 L1 b1 t1 112 385 215 265 192 24 36 141 8 27 22 36 141 6 24.5 48 82 192 14 51.5 125 425 235 309 215 28 42 157 8 31 24 36 151 8 27 55 82 197 16 59 140 475 245 335 240 32 58 185 10 35 28 42 167 8 31 65 105 230 18 69 160 540 290 375 272 38 58 198 10 41 32 58 198 10 35 75 105 245 20 79.5 180 600 320 435 305 42 82 232 12 45 32 58 208 10 35 85 130 285 22 90 200 665 355 489 340 48 82 247 14 51.5 38 58 223 10 41 95 130 300 25 100 224 755 390 515 384 48 82 267 14 51.5 42 82 267 12 45 100 165 355 28 106 250 830 450 594 430 60 105 315 18 64 48 82 292 14 51.5 110 165 380 28 116 280 920 500 670 480 65 105 340 18 69 55 82 317 16 59 130 200 440 32 137 315 1030 570 780 539 75 105 365 20 79.5 60 105 365 18 64 140 200 470 36 148 355 1150 600 870 605 85 130 410 22 90 70 105 385 20 74.5 170 240 530 40 179 400 1280 690 968 680 90 130 440 25 95 80 130 440 22 85 180 240 560 45 190 450 1450 750 1065 765 100 165 515 28 106 85 130 480 22 90 220 280 640 50 231 　 i=6.3～12.5　 i=14～20　 　 500 1600 830 1190 855 110 165 555 28 116 95 130 520 25 100 240 330 730 56 252 560 1760 910 1320 960 120 165 575 32 127 110 165 575 28 116 280 380 820 63 292 630 1980 1010 1480 1080 140 200 660 36 148 120 165 625 32 127 300 380 870 70 314 710 2220 1110 1653 1210 160 240 740 40 169 140 200 700 36 148 340 450 990 80 355 ZLY ZLZ   C m1 m2 m3 n1 n2 e1 e2 e3 h 地腳螺栓孔 重量 kg 潤滑油量L d3 n 112 22 160 — 180 43 85 75.5 92 134 125 15 6 60 3 125 25 180 — 200 45 100 77.5 98 153 140 15 69 4．3 140 25 200 — 210 47.5 112.5 85 106 171 160 15 105 6 160 32 225 — 245 58 120 103 126 188 180 18.5 6 155 8．5 180 32 250 — 275 60 135 110 134 209 200 18.5 185 11．5 200 40 280 — 300 65 155 117.5 148 238 225 24 260 16．5 224 40 310 — 335 70.5 165.5 137.5 168 263 250 24 6 370 23 250 50 350 — 380 80 190 145 184 293 280 28 527 32 280 50 380 — 430 75 205 155 195 325 315 28 700 46 315 63 420 — 490 78 223 173 219 364 355 35 845 65 355 63 475 — 520 92.5 252.5 192.5 238 398 400 35 6 1250 90 400 80 520 — 590 95 265 215 275 445 450 42 6 1750 125 450 80 — 400 650 117.5 317.5 242.5 305 505 500 42 8 2650 180 500 100 — 440 710 120 345 262.5 337 557 560 48 8 3400 250 560 100 — 490 790 120 390 265 354 624 630 48 4500 350 630 125 — 540 870 115 425 295 384 694 710 56 6800 350 710 125 — 610 950 140 480 335 440 780 800 56 8509 520                             ZLZ減速器     公稱傳動比 i 公稱轉速 /r·min 規格 輸入　n1 輸出　n2 112 125 140 160 180 200 224 250 280 315 355 400 450 500 560 630 710 公稱輸入功率P1/kW 7.1 1500 210 8.8 13 18 29 39 55 78 112 158 213 322 452 601 924 1341 -　 -　 1000 140 6 9 12.4 20 27 39 56 80 114 155 232 327 437 672 988 1428 1990 750 106 4.6 6.9 9.5 15 21 29 43 63 87 120 179 251 339 520 770 1121 1558 8 1500 185 8.4 12 17.7 27 36 50 72 102 152 208 430 573 892 1296 -　 -　 1000 125 5.8 8.2 12 18 25 35 51 73 105 152 220 313 418 645 942 1274 1859 750 94 4.4 6.3 9.3 14 19 26 39 57 80 117 166 237 323 488 711 975 1431 9 1500 167 7.9 11 16 24 33 46 66 95 138 201 282 382 571 852 1211 -　 -　 1000 111 5.4 7.4 11 16 23 32 47 68 96 142 197 278 409 583 845 1149 1681 750 83 4.2 5.7 8.4 13 17 24 37 53 72 107 149 213 309 441 638 877 1291 10 1500 150 7.1 9.8 14 22 30 42 61 86 125 183 257 358 530 766 1122 -　 -　 1000 100 4.8 6.7 9.5 15 21 29 43 61 86 127 178 256 370 524 766 1044 1532 750 75 3.7 5.2 7.3 11.4 16 22 33 47 65 96 134 193 280 396 578 796 1174 11.2 1500 134 6 8.8 13 19 27 37 57 74 113 168 235 323 453 693 1008 -　 -　 1000 89 4.1 6.1 8.8 13 18 26 39 52 78 115 161 228 326 474 688 941 1383 750 67 3.1 4.7 6.8 10 14 19 30 40 59 87 121 172 250 358 519 717 1058 12.5 1500 120 5.5 7.9 11.4 17 22.6 32 51 70 101 149 209 300 413 621 870 -　 -　 1000 80 3.8 5.4 7.8 12 15 22 35 49 69 102 144 205 295 424 601 847 1247 750 60 2.9 4.1 5.9 9.1 12 16 26 37 53 77 108 155 224 320 466 644 953 14 1500 107 4.5 6.9 10 15 20 28 45 64 91 134 188 269 371 554 779 1226 1791 1000 71 3.1 4.7 6.9 10.4 14 19 31 44 62 92 129 184 262 387 537 752 1115 750 54 2.4 3.6 5.3 8.0 10.5 15 23 34 47 69 97 139 200 286 416 571 850 16 1500 94 4.3 6.1 8.8 13.7 19 28 40 58 81 120 168 239 344 495 721 1091 1605 1000 62 2.9 4.2 6 9.4 13 19 27 39 56 82 115 164 238 338 491 673 1001 750 47 2.2 3.2 4.6 7.1 10 14 20 30 42 62 87 124 180 255 371 511 763 18 1500 83 3.7 5.4 8 12 17 25 33 46 73 110 151 216 312 448 642 978 1446 1000 56 2.5 3.7 5.4 8.4 12 17 22 32 50 75 103 147 213 305 437 606 902 750 42 1.9 2.9 4.1 6.4 9.3 13 17 24 38 57 78 111 161 230 330 460 687 20 1500 75 3.1 4.5 6.6 10 17 23 32 45 63 90 135 194 280 403 575 880 1301 1000 50 2.1 3.1 4.5 6.8 12 16 22 30.5 44 63 92 132 191 274 393 545 811 750 38 1.6 2.4 3.4 5.2 9.4 12 16.5 23 33 47 68 98 142 205 290 450 655
