JW絲桿升降機

JW絲桿升降機概述

一JWM型（梯形絲桿型）

低速、低頻率

JWM型（梯形絲桿型）適用于低速、低頻率的場合，主要構成部件為：精密梯形絲桿副與主精度蝸輪蝸桿副。

1經濟：

結構緊湊、操作簡單、保養方便。

2低速、低頻率：

主要用于負荷大、低速與無需頻繁工作的場所。

3保持載重：梯形絲桿具有自動鎖定功能，既使沒有制動裝置也可保持載重。

*在受到較大振動，沖擊載荷時，偶爾會使自鎖功能失靈，此時則須外加制動裝置。

二JWB型（普通滾珠絲桿型）

高速、高頻率

JWB型（普通滾珠絲桿型），適用于高速，高頻率和高性能的裝置中，主要構成部件為精密滾珠絲桿副與高精度蝸輪蝸桿副。

1效率高：用滾動摩擦、提高了整機效率，只須很小的驅動源，就可以產生很大的推動力。

2高速化：與梯形絲桿相比，速度有很大的提高，能輕松而高速地運轉。

3使用壽命長：采用高質量的滾珠絲桿，使其工作壽命提高3倍以上。

注：①本身無自鎖功能，需外加制動裝置或選擇帶有制動的驅動源。

②JWH大螺距滾珠絲桿型另咨詢。

三機器裝配形狀、特點

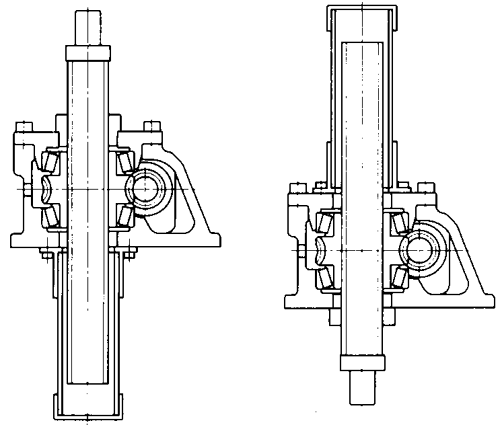

基本形式（US，DS）

螺母轉動絲桿上下移動，此為普通型升降機裝配

US：押上 DS：吊下

*請根據載荷方向、安裝方向來選擇合適的升降機（押上或吊下）

*絲桿軸在升降時，會產生旋轉力，所以必須做好防止旋轉措施。

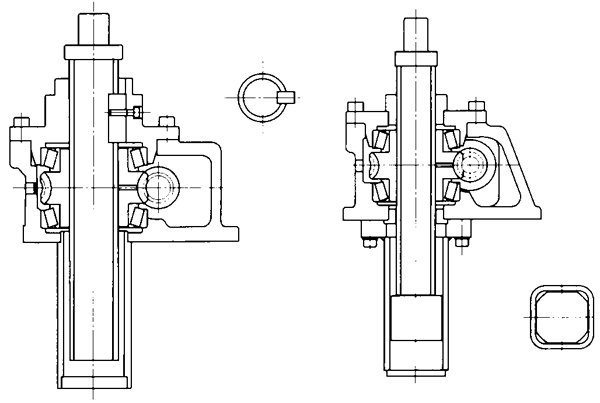

止旋構造（UM，DM）

UM：押上 DM：吊下

適用于頂端無連接下運轉或因滑輪而卷拉著繩索等又不能實現防止旋轉的情況

請根據載荷方向、安裝方向來選合適的升降機（UM或DM）

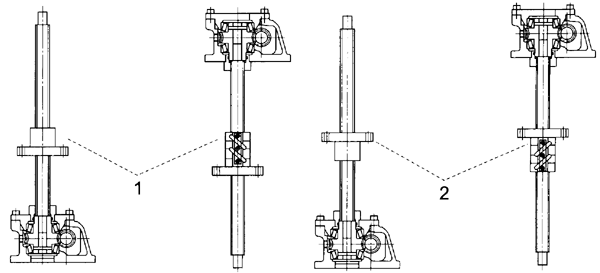

活動螺母構造（UR，DR）

一般情況下，升降機必須具有因絲桿軸的升降而產生的行程和絲桿罩所需的空間，若想在有限的空間內增長行程時，使用此活動螺母構造非常適應（絲桿軸旋轉，活動螺母移動）。絲桿軸頂端為圓柱形，所以在長行程時，在軸端采用支撐方式，可以得到很好的效果。

UR：押上 DR：吊下

請根據載荷方向，安裝方向來選擇合適的升降機（押上或吊下）

注：選型和型號表示方法中，還需注明螺母的放置方向。

型號表示方法

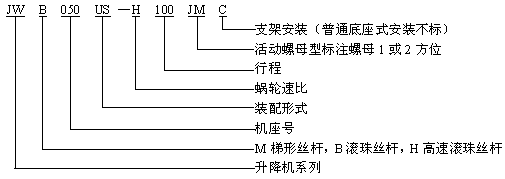

JW絲杠升降機型號表示方法

JWM（梯形絲桿類型）基本參數一覽表

型號		JWM002	JWM005	JWM010	JWM025	JWM050	JWM100	JWM150	JWM200	JWM300	JWM500	JWM750	JWM1000
最大載荷kN		1.96	4.90	9.80	24.5	49.0	98.0	147	196	294	490	735	980
絲桿外徑mm		12	16	20	26	40	50	55	65	85	120	130	150
絲桿底徑mm		8.8	10.8	14.8	19.7	30.5	38.4	43.4	51.3	67	102	112	127
絲桿螺距mm		3	4	4	5	8	10	10	12	16	16	16	20
減速比	H速度	5	5	5	6	6	8	8	8	10²/₃	10²/₃	10²/₃	12
減速比	L速度	20	20	20	24	24	24	24	24	32	32	32	36
綜合效率%	H速度	26	26	21	21	22	22	20	20	19	15	13	13
綜合效率%	L速度	15	15	12	12	14	15	14	13	11	10	8	8
容許輸入最大功率（kW）	H速度	0.16	0.39	0.49	1.0	2.0	2.8	3.1	5.0	8.4	13.4	14.4	21.4
容許輸入最大功率（kW）	L速度	0.08	0.18	0.36	0.46	0.63	1.4	2.2	3.2	4.6	5.7	7.2	9.4
空載扭矩（N·m）		0.11	0.11	0.29	0.62	1.4	2.0	2.6	3.9	9.8	19.6	29.4	39.2
容許輸入軸扭矩（N·m）*		9.8	9.8	19.6	49.0	153.9	292.0	292.0	292.0	735.0	1372.0	1764.0	2450.0
最大載荷時所需輸軸扭矩（N·m）**	H速度	0.83	2.5	6.2	16.1	48.7	90.7	149.0	238.1	400.1	856.0	1380.5	2040.9
最大載荷時所需輸軸扭矩（N·m）**	L速度	0.42	1.1	2.9	7.4	20.0	45.3	72.3	124.0	244.0	453.3	761.3	1278.3
輸入軸每回轉一圈絲桿（活動螺母）軸向位移量	H速度	0.60	0.80	0.80	0.83	1.33	1.25	1.25	1.50	1.50	1.50	1.50	1.67
輸入軸每回轉一圈絲桿（活動螺母）軸向位移量	L速度	0.15	0.20	0.20	0.21	0.33	0.42	0.42	0.50	0.50	0.50	0.50	0.56
最大載荷時容許輸入軸回轉速度	H速度	1800	1500	750	600	400	300	200	200	200	150	100	100
最大載荷時容許輸入軸回轉速度	L速度	1800	1500	1200	600	300	300	290	250	180	120	90	70
最大載荷時絲桿回轉扭矩（N·m）		2.6	8.6	20.1	65.1	201.5	503.6	813.2	1287.7	2531.9	5551.3	8921.8	13878.3

*減速機輸入軸的容許扭矩。（連動運轉時請確認）

**包括無負荷空轉扭矩的數值。

JWB（普通滾珠絲桿）基本參數一覽表

型號		JWB005	JWB010	JWB025	JWB050	JWB100	JWB150	JWB200	JWB300	JWB500
最大載荷kN		4.90	9.80	24.5	49.0	98.0	147	196	294	490
絲桿外徑mm		16	20	25	36	45	50	63	85	100
絲桿底徑mm		13.5	17.5	21.4	31.3	39.1	43.1	55.7	74.8	87
絲桿螺距mm		5	5	8	10	12	16	16	20	24
減速比	H速度	5	5	6	6	8	8	8	10²/₃	10²/₃
減速比	L速度	20	20	24	24	24	24	24	32	32
綜合效率%	H速度	63	61	62	64	63	63	62	56	60
綜合效率%	L速度	37	34	35	39	43	43	41	34	38
容許輸入最大功率（kW）	H速度	0.25	0.54	1.3	2.2	3.6	4.0	5.5	8.9	13.3
容許輸入最大功率（kW）	L速度	0.12	0.27	0.63	1.0	1.9	2.1	2.8	4.1	6.5
空載扭矩（N·m）		0.11	0.29	0.62	1.37	1.96	2.65	3.92	9.81	19.6
保持扭矩（N·m）	H速度	0.69	1.27	4.31	10.78	19.6	39.2	51.0	68.6	140.1
保持扭矩（N·m）	L速度	0.14	0.26	0.91	2.4	5.8	11.8	15.0	19.5	41.2
容許輸入軸扭矩（N·m）*		9.8	19.6	49.0	153.9	292.0	292.0	292.0	735.0	1372.0
最大載荷時所需輸軸扭矩（N·m）**	H速度	1.3	2.8	9.0	21.5	39.1	77.0	104.5	169.6	317.5
最大載荷時所需輸軸扭矩（N·m）**	L速度	0.62	1.4	4.3	9.6	20.4	39.6	54.2	98.5	177.9
輸入軸每回轉一圈絲桿（活動螺母）軸向位移量	H速度	1	1	1.33	1.67	1.5	2	2	1.88	2.25
輸入軸每回轉一圈絲桿（活動螺母）軸向位移量	L速度	0.25	0.25	0.33	0.42	0.5	0.67	0.67	0.63	0.75
最大載荷時容許輸入軸回轉速度	H速度	1500	1500	1400	1000	890	500	500	500	400
最大載荷時容許輸入軸回轉速度	L速度	1500	1500	1400	1000	890	500	500	4000	350
最大載荷時絲桿回轉扭矩（N·m）		4.3	8.7	34.7	86.7	208.2	416.3	555.1	1040.9	2081.7

*減速機輸入軸的容許扭矩。（連動運轉時請確認）

**包括無負荷空轉扭矩的數值。

JWM許用橫向載荷Fr(N):

L(mm)

型號

002

005

010

025

050

100

150

200

300

500

750

1000

Fr(N)

100

83

128

318

570

2500

4010

4610

8210

38200

85300

73500

186200

200

42

64

159

290

1250

2010

2300

4110

23000

50400

56800

145000

300

28

43

106

190

830

1340

1540

2740

15300

33600

46100

104700

400

32

79

140

620

1000

1150

2050

11400

25200

39300

78500

500

27

64

110

500

800

920

1640

9100

20200

33900

62800

600

25

53

100

420

670

770

1370

7600

16800

29900

52300

700

23

51

90

360

570

660

1170

6500

14400

26700

44800

800

21

48

90

310

500

580

1030

5700

12600

24100

39200

900

45

90

280

450

510

910

5000

11200

22000

34800

1000

42

90

250

400

460

820

4500

10100

20200

31300

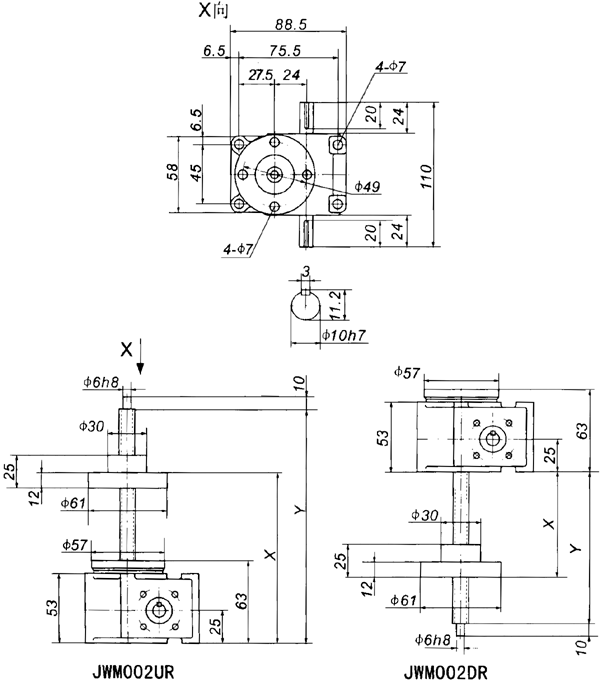

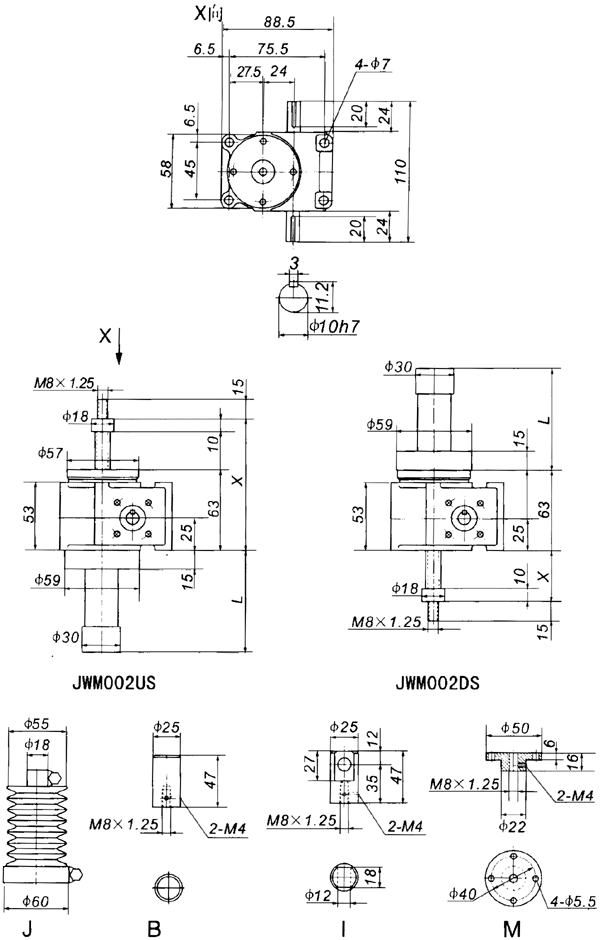

JWM002絲杠升降機外形尺寸

JWM002絲杠升降機外形尺寸表

備注：①JWH外形基本相同JWB，選型時另咨詢。

②UM、DM型結構的基本尺寸與US、DS的基本相同，選型時另咨詢。

③X^⑴為加防塵罩時尺寸。

JWM002

行程	US
	X		X^⑴		L	m(kg)
	MIN	MAX	MIN	MAX	L	m(kg)
100	73	173	127	227	184	2.3
200	73	273	127	327	284	2.4
300	73	373	167	467	424	2.6
400	73	473	167	567	524	2.7
行程	DS
	X		X^⑴		L	m(kg)
	MIN	MAX	MIN	MAX	L	m(kg)
100	20	120	65	165	184	2.3
200	20	220	65	265	284	2.4
300	20	320	105	405	424	2.6
400	20	420	105	505	524	2.7

行程	UR
	X		Y	m(kg)
	MIN	MAX	Y	m(kg)
100	84	184	207	2.6
200	84	284	307	2.6
300	84	384	407	2.7
400	84	484	507	2.8
行程	DR
	X		Y	m(kg)
	MIN	MAX	Y	m(kg)
100	35	135	145	2.6
200	35	235	245	2.6
300	35	335	345	2.7
400	35	435	445	2.8

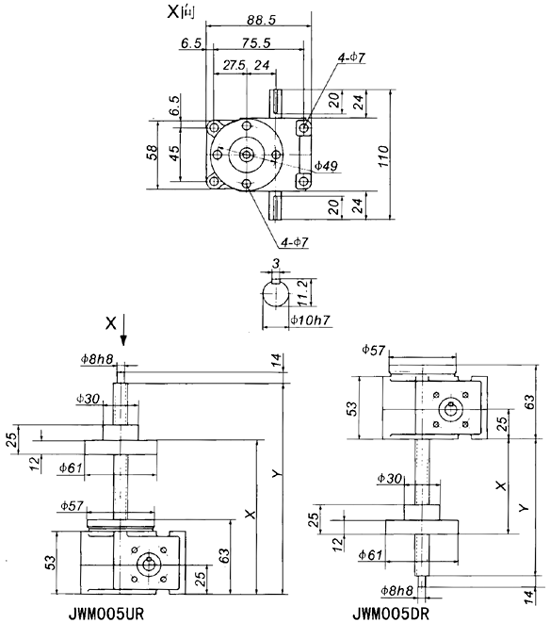

JWM005絲杠升降機外形尺寸

JWM005

行程	US
	X		X^⑴		L	m(kg)
	MIN	MAX	MIN	MAX	L	m(kg)
100	73	173	127	227	188	2.5
200	73	273	127	327	288	2.6
300	73	373	167	467	428	2.8
400	73	473	167	567	528	3.0
500	73	573	202	702	663	3.2
600	73	673	202	802	763	3.3 ,
800	73	873	237	1037	998	3.7
行程	DS
	X		X^⑴		L	m(kg)
	MIN	MAX	MIN	MAX	L	m(kg)
100	20	120	65	165	188	2.5
200	20	220	65	265	288	2.6
300	20	320	105	405	428	2.8
400	20	420	105	505	528	3.0
500	20	520	140	640	663	3.2
600	20	620	140	740	763	3.3
800	20	820	175	975	998	3.7

行程	UR
	X		Y	m(kg)
	MIN	MAX	Y	m(kg)
100	84	184	207	2.6
200	84	284	307	2.8
300	84	384	407	2.9
400	84	484	507	3.0
500	84	584	607	3.1
600	84	684	707	3.2
800	84	884	907	3.5
行程	DR
	X		Y	m(kg)
	MIN	MAX	Y	m(kg)
100	35	135	145	2.6
200	35	235	245	2.8
300	35	335	345	2.9
400	35	435	445	3.0
500	35	535	545	3.1
600	35	635	645	3.2
800	35	835	845	3.5

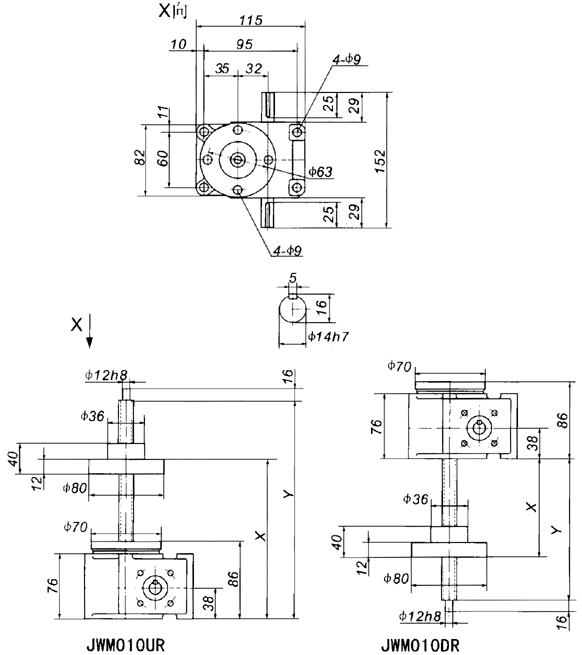

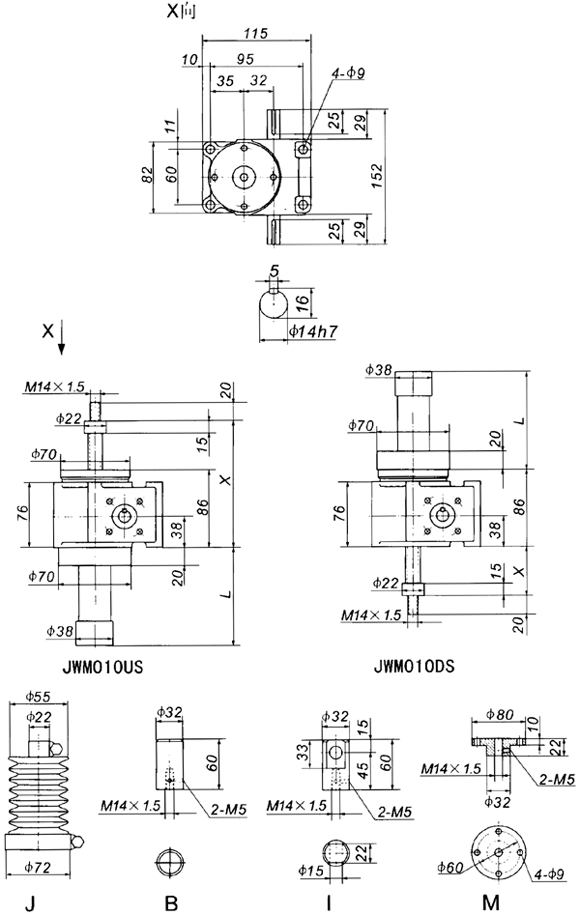

JWM010絲杠升降機外形尺寸

JWM010絲杠升降機外形尺寸表

JWM010

行程	US
	X		X^⑴		L	m(kg)
	MIN	MAX	MIN	MAX	L	m(kg)
100	101	201	161	261	194	5.5
200	101	301	161	361	294	5.7
300	101	401	201	501	434	6.1
400	101	501	201	601	534	6.3
500	101	601	236	736	669	6.6
600	101	701	236	836	769	6.9
800	101	901	271	1071	1004	7.5
1000	101	1101	301	1301	1234	8.0
行程	DS
	X		X^⑴		L	m(kg)
	MIN	MAX	MIN	MAX	L	m(kg)
100	25	125	75	175	194	5.5
200	25	225	75	275	294	5.7
300	25	325	115	415	434	6.1
400	25	425	115	515	534	6.3
500	25	525	150	650	669	6.6
600	25	625	150	750	769	6.9
800	25	825	185	985	1004	7.5
1000	25	1025	215	1215	1234	8.0

行程	UR
	X		Y	m(kg)
	MIN	MAX	Y	m(kg)
100	108	208	246	5.9
200	108	308	346	6.1
300	108	408	446	6.2
400	108	508	546	6.4
500	108	608	646	6.6
600	108	708	746	6.8
800	108	908	946	7.2
1000	108	1108	1146	7.6
行程	DR
	X		Y	m(kg)
	MIN	MAX	Y	m(kg)
100	50	150	160	5.9
200	50	250	260	6.1
300	50	350	360	6.2
400	50	450	460	6.4
500	50	550	560	6.6
600	50	650	660	6.8
800	50	850	860	7.2
1000	50	1050	1060	7.6

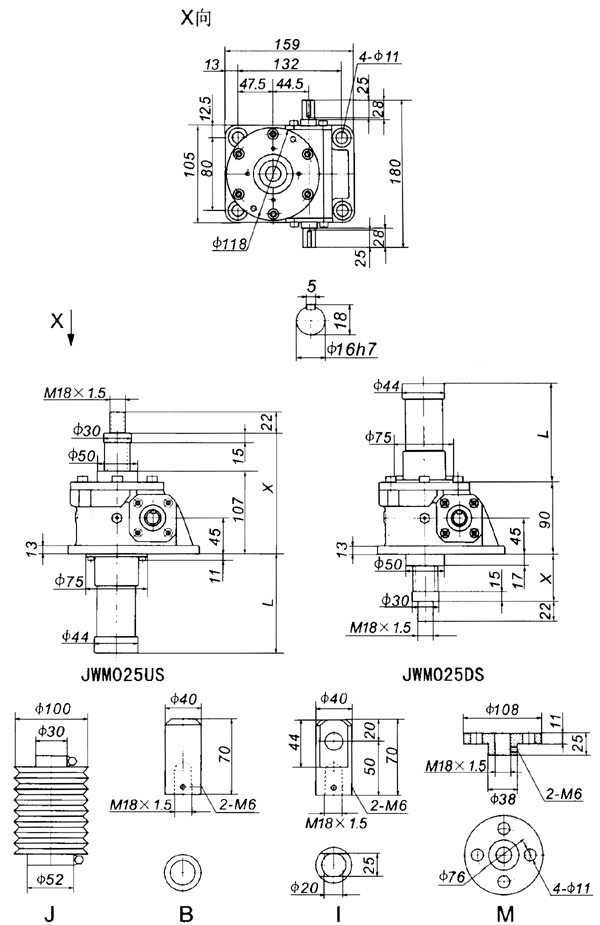

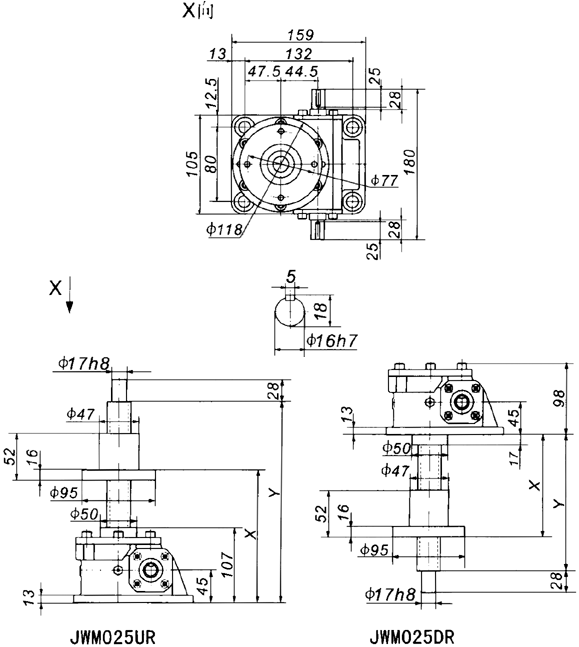

JWM025絲杠升降機外形尺寸

JWM025

行程	US
	X		X^⑴		L	m(kg)
	MIN	MAX	MIN	MAX	L	m(kg)
100	132	232	147	247	149	7.7
200	132	332	147	347	249	8.1
300	132	432	167	467	369	8.5
400	132	532	167	567	469	8.9
500	132	632	187	687	589	9.4
600	132	732	187	787	689	9.8
800	132	932	207	1007	909	11
1000	132	1132	207	1227	1129	12
1200	132	1332			1344	13
行程	DS
	X		X^⑴		L	m(kg)
	MIN	MAX	MIN	MAX	L	m(kg)
100	42	142	57	157	149	7.7
200	42	242	57	257	249	8.1
300	42	342	77	377	369	8.5
400	42	445	77	477	469	8.9
500	42	542	97	597	589	9.4
600	42	642	97	697	689	9.8
800	42	842	117	917	909	11
1000	42	1042	137	1137	1129	12
1200	42	1242			1344	13

行程	UR
	X		Y	m(kg)
	MIN	MAX	Y	m(kg)
100	133	233	279	9.2
200	133	333	379	9.5
300	133	433	479	9.9
400	133	533	579	11
500	133	633	679	11
600	133	733	779	11
800	133	933	979	12
1000	133	1133	1179	13
1200	133	1333	1379	13
行程	DR
	X		Y	m(kg)
	MIN	MAX	Y	m(kg)
100	79	179	189	9.2
200	79	279	289	9.5
300	79	379	389	9.9
400	79	479	489	11
500	79	579	589	11
600	79	679	689	11
800	79	879	889	12
1000	79	1079	1089	13
1200	79	1279	1389	13

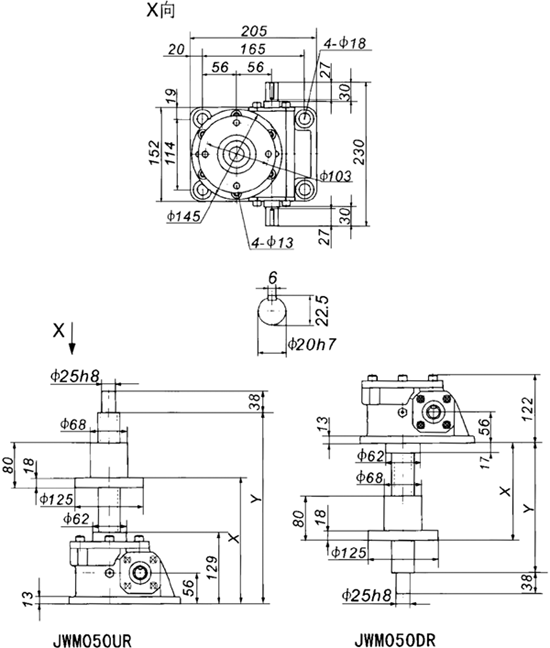

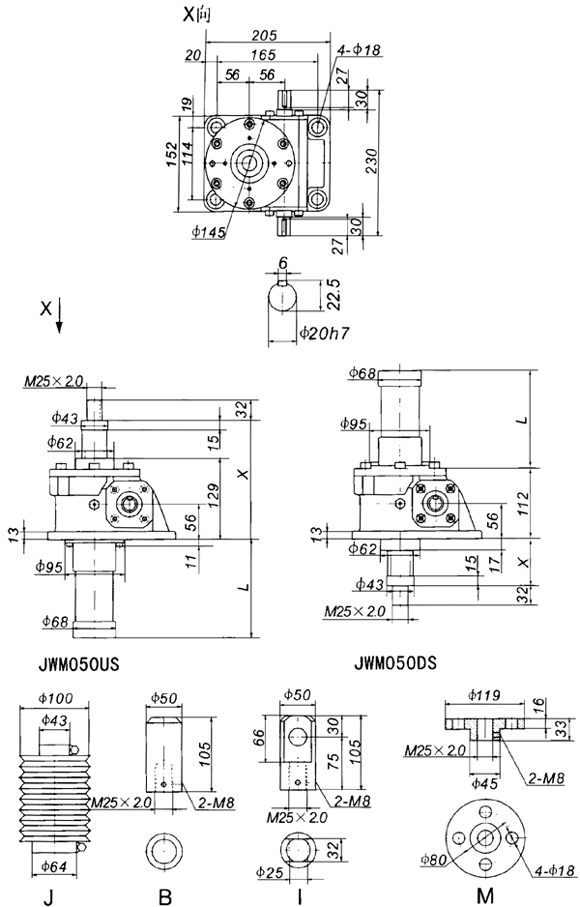

JWM050絲杠升降機外形尺寸

JWM050

行程	US
	X		X^⑴		L	m(kg)
	MIN	MAX	MIN	MAX	L	m(kg)
100	154	254	169	269	147	18
200	154	354	169	369	247	19
300	154	454	189	489	367	20
400	154	554	189	589	467	21
500	154	654	209	709	587	22
600	154	754	209	809	687	23
800	154	954	229	1029	907	25
1000	154	1154	249	1249	1127	27
1200	154	1354			1342	29
行程	DS
	X		X^⑴		L	m(kg)
	MIN	MAX	MIN	MAX	L	m(kg)
100	42	142	57	157	147	18
200	42	242	57	257	247	19
300	42	342	77	377	367	20
400	42	442	77	477	467	21
500	42	542	97	597	587	22
600	42	642	97	697	687	23
800	42	842	117	917	907	25
1000	42	1042	137	1137	1127	27
1200	42	1242	152			29

行程	UR
	X		Y	m(kg)
	MIN	MAX	Y	m(kg)
100	157	257	330	22
200	157	357	430	22
300	157	457	530	23
400	157	557	630	24
500	157	657	730	25
600	157	757	830	26
800	157	957	1030	27
1000	157	1157	1230	29
1200	157	1357	1430	30
行程	DR
	X		Y	m(kg)
	MIN	MAX	Y	m(kg)
100	107	207	218	22
200	307	318	22
300	107	407	418	23
400	107	507	518	24
500	107	607	618	25
600	107	707	718	26
800	107	907	918	27
1000	107	1107	1118	29
1200	107	1307	1318	30

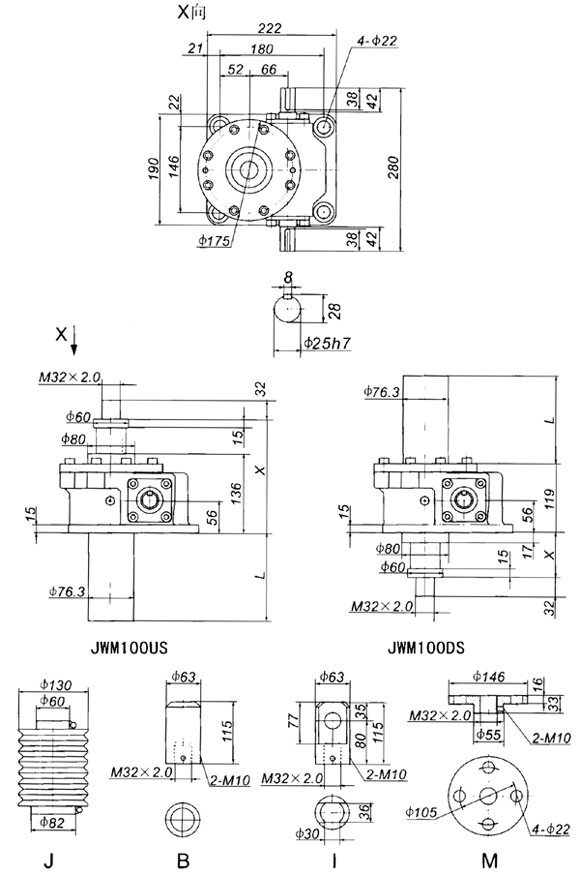

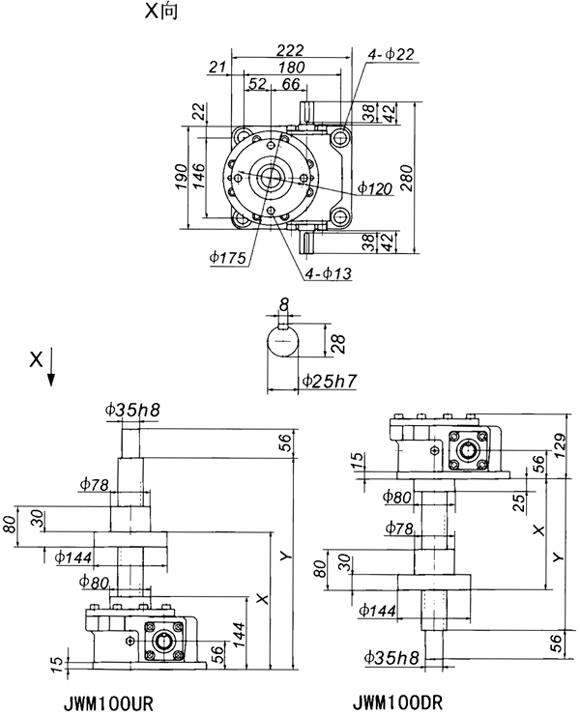

JWM100絲杠升降機外形尺寸

JWM100

行程	US
	X		X^⑴		L	m(kg)
	MIN	MAX	MIN	MAX	L	m(kg)
100	161	261	171	271	151	27
200	161	361	171	371	252	29
300	161	461	186	486	366	32
400	161	561	186	586	466	34
500	161	661	211	711	591	37
600	161	761	211	811	691	40
800	161	961	226	1026	906	45
1000	161	1161	236	1236	1116	50
1200	161	1361			1341	56
行程	DS
	X		X^⑴		L	m(kg)
	MIN	MAX	MIN	MAX	L	m(kg)
100	42	142	52	152	151	27
200	42	242	52	252	252	29
300	42	342	67	367	366	32
400	42	442	67	467	466	34
500	42	542	92	592	591	37
600	42	642	92	692	691	40
800	42	842	107	907	906	45
1000	42	1042	117	1117	1116	50
1200	42	1242	142			56

行程	UR
	X		Y	m(kg)
	MIN	MAX	Y	m(kg)
100	184	284	344	32
200	184	384	444	33
300	184	484	544	34
400	184	584	644	36
500	184	684	744	37
600	184	784	844	38
800	184	984	1044	41
1000	184	1184	1244	43
1200	184	1384	1444	45
行程	DR
	X		Y	m(kg)
	MIN	MAX	Y	m(kg)
100	115	215	225	32
200	115	315	325	33
300	115	415	425	34
400	115	515	525	36
500	115	615	625	37
600	115	715	725	38
800	115	915	925	41
1000	115	1115	1125	43
1200	115	1315	1325	45

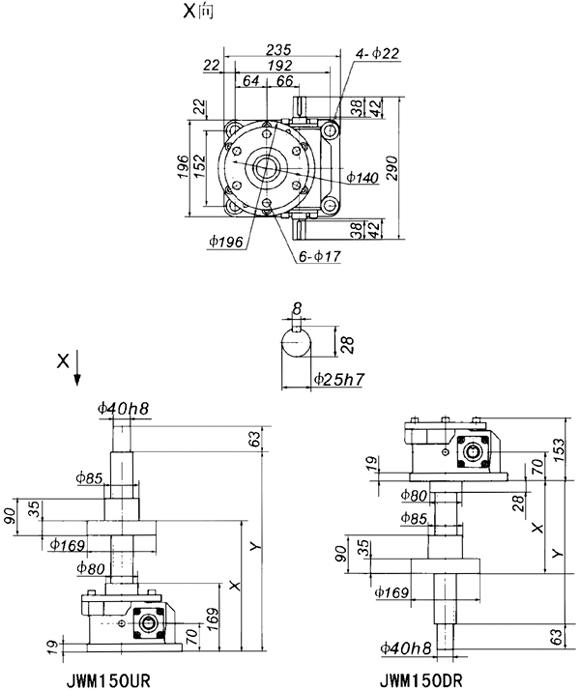

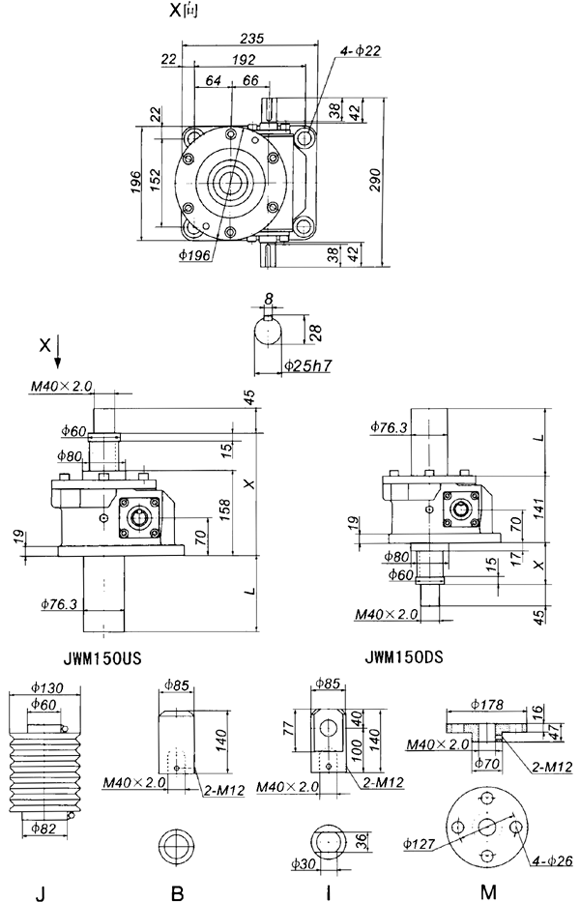

JWM150絲杠升降機外形尺寸

JWM150

行程	US
	X		X^⑴		L	m(kg)
	MIN	MAX	MIN	MAX	L	m(kg)
100	183	283	193	293	151	33
200	183	383	193	393	252	35
300	183	483	208	508	366	38
400	183	583	208	608	466	41
500	183	683	233	733	591	45
600	183	783	233	833	691	47
800	183	983	248	1048	906	53
1000	183	1183	258	1258	1116	59
行程	DS
	X		X^⑴		L	m(kg)
	MIN	MAX	MIN	MAX	L	m(kg)
100	42	142	52	152	151	33
200	42	242	52	252	252	35
300	42	342	67	367	366	38
400	42	442	67	467	466	41
500	42	542	92	592	591	45
600	42	642	92	692	691	47
800	42	842	107	907	906	53
1000	42	1042	117	1117	1116	59

行程	UR
	X		Y	m(kg)
	MIN	MAX	Y	m(kg)
100	214	314	379	40
200	214	114	479	42
300	214	514	579	43
400	214	614	679	45
500	214	714	779	46
600	214	814	879	48
800	214	1014	1079	51
1000	214	1214	1279	54
1200	214	1414	1479	57
行程	DR
	X		Y	m(kg)
	MIN	MAX	Y	m(kg)
100	128	228	239	40
200	128	328	339	42
300	128	428	439	43
400	128	528	539	45
500	128	628	639	46
600	128	728	739	48
800	128	928	939	51
1000	128	1128	1139	54
1200	128	1328	1339	57

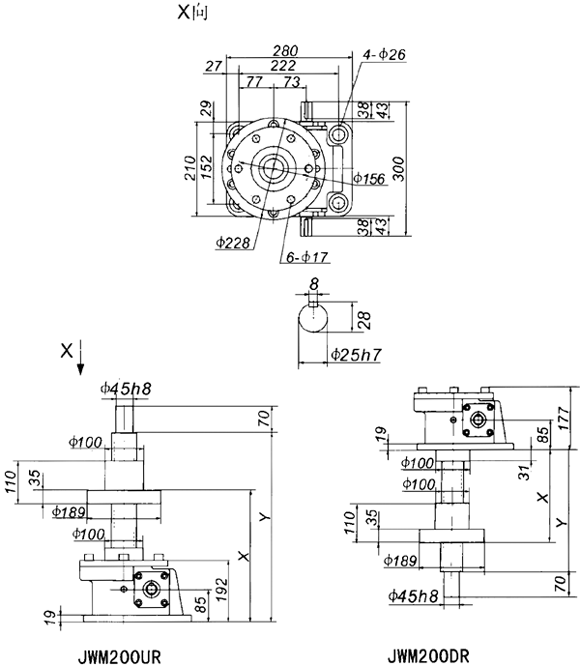

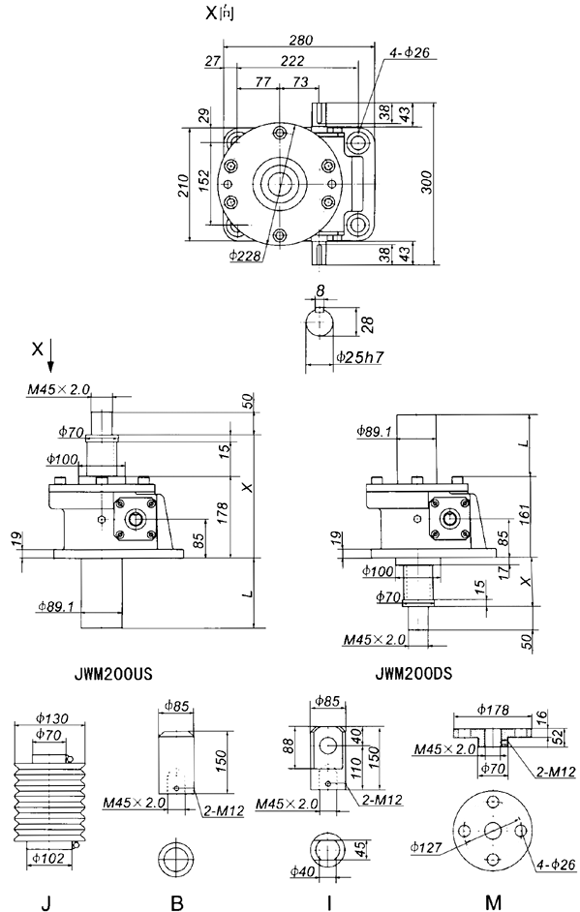

JWM200絲杠升降機外形尺寸

JWM200

行程	US
	X		X^⑴		L	m(kg)
	MIN	MAX	MIN	MAX	L	m(kg)
100	203	303	213	313	136	42
200	203	403	213	413	236	45
300	203	503	228	528	351	49
400	203	603	228	628	451	53
500	203	703	253	753	576	57
600	203	803	253	853	676	60
800	203	1003	268	1068	891	67
1000	203	1203	278	1278	1101	74
行程	DS
	X		X^⑴		L	m(kg)
	MIN	MAX	MIN	MAX	L	m(kg)
100	42	142	52	152	136	42
200	42	242	52	252	236	45
300	42	342	67	367	351	49
400	42	442	67	467	451	53
500	42	542	92	592	576	57
600	42	642	92	692	676	60
800	42	842	107	907	891	67
1000	42	1042	117	1117	1101	74

行程	UR
	X		Y	m(kg)
	MIN	MAX	Y	m(kg)
100	237	337	422	56
200	237	437	522	58
300	237	537	622	60
400	237	637	722	62
500	237	737	822	64
600	237	837	922	66
800	237	1037	1122	71
1000	237	1237	1322	75
1200	237	1437	1522	79
行程	DR
	X		Y	m(kg)
	MIN	MAX	Y	m(kg)
100	151	251	261	56
200	151	351	361	58
300	151	451	461	60
400	151	551	561	62
500	151	651	661	64
600	151	751	761	66
800	151	951	961	71
1000	151	1151	1161	75
1200	151	1351	1361	79

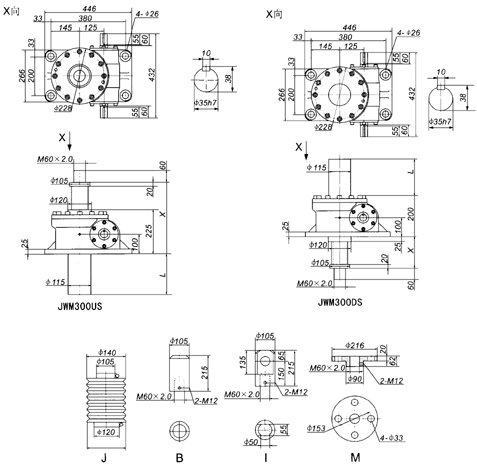

JWM300絲杠升降機外形尺寸

JWM300

行程	US					DS					m(kg)
	X		X^⑴		L	X		X^⑴		L
	MIN	MAX	MIN	MAX	L	MIN	MAX	MIN	MAX	L
100	255	355	265	365	135	55	155	65	165	135	118
200	255	455	265	465	235	55	255	65	265	235	123
300	255	555	280	580	350	55	355	80	380	350	128
400	255	655	280	680	450	55	455	80	480	450	134
500	255	755	295	795	565	55	555	95	595	565	139
600	255	855	295	895	665	55	655	95	695	665	145
800	255	1055	310	111, 0	880	55	855	110	910	880	155
1000	255	1255	330	1330	1100	55	1055	130	1130	1100	167

JWM500絲杠升降機外形尺寸

JWM500

行程	US					DS					m(kg)
	X		X^⑴		L	X		X^⑴		L
	MIN	MAX	MIN	MAX	L	MIN	MAX	MIN	MAX	L
100	315	415	320	420	137	55	155	60	160	137	248
200	315	515	320	520	237	55	255	60	260	237	260
300	315	615	340	640	357	55	355	80	380	357	273
400	315	715	340	740	457	55	455	80	480	457	284
500	315	815	350	850	567	55	555	90	590	567	297
600	315	915	350	950	667	55	655	90	690	667	308
800	315	1115	365	1165	882	55	855	105	905	882	332
1000	315	1315	380	1380	1097	55	1055	120	1120	1097	357

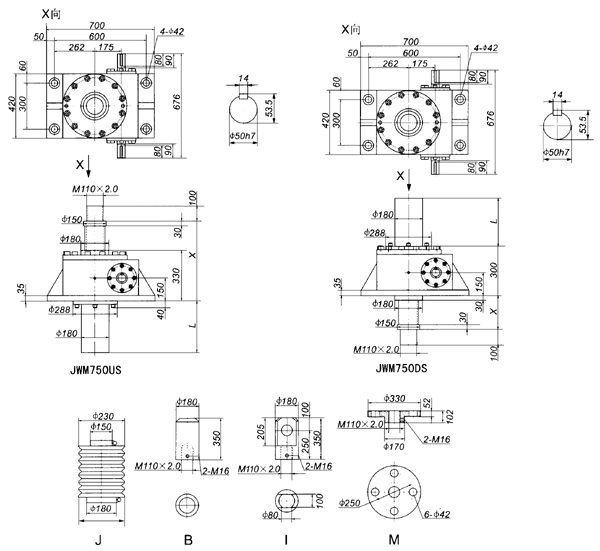

JWM750絲杠升降機外形尺寸

JWM750

行程	US					DS					m(kg)
	X		X^⑴		L	X		X^⑴		L
	MIN	MAX	MIN	MAX	L	MIN	MAX	MIN	MAX	L
100	370	470	380	480	197	70	170	80	180	197	370
200	370	570	380	580	297	70	270	80	280	297	384
300	370	670	395	695	412	70	370	95	395	412	401
400	370	770	395	795	512	70	470	95	495	512	415
500	370	870	410	910	627	70	570	110	610	627	431
600	370	970	410	1010	727	70	670	110	710	727	445
800	370	1170	425	1225	942	70	870	125	925	942	476
1000	370	1370			1152	70	1070				506

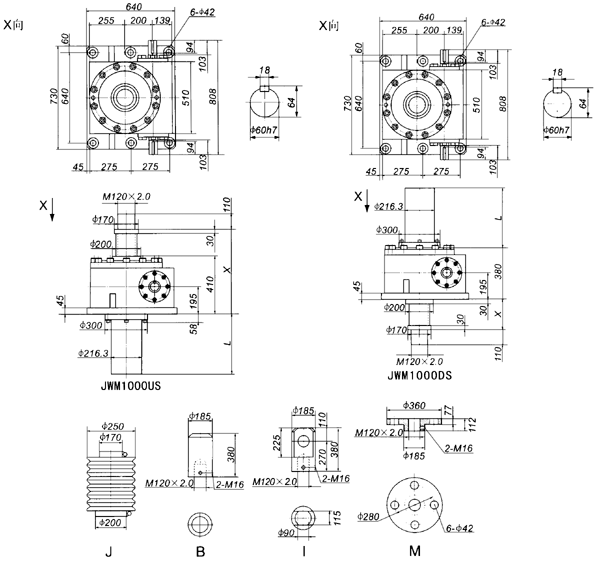

JWM1000絲杠升降機外形尺寸

JWM1000

行程	US					DS					m(kg)
	X		X^⑴	L	X		X^⑴		L
	MIN	MAX	MIN	L	MAX	MIN	MAX	MIN	L	MAX
100	450	550	460	560	197	70	170	80	180	197	748
200	450	650	460	660	297	70	270	80	280	297	766
300	450	750	475	775	412	70	370	95	395	412	787
400	450	850	475	875	512	70	470	95	495	512	805
500	450	950	485	985	622	70	570	105	605	622	824
600	450	1050	485	1085	722	70	670	105	705	722	842
800	450	1250	500	1300	937	70	870	120	920	937	881

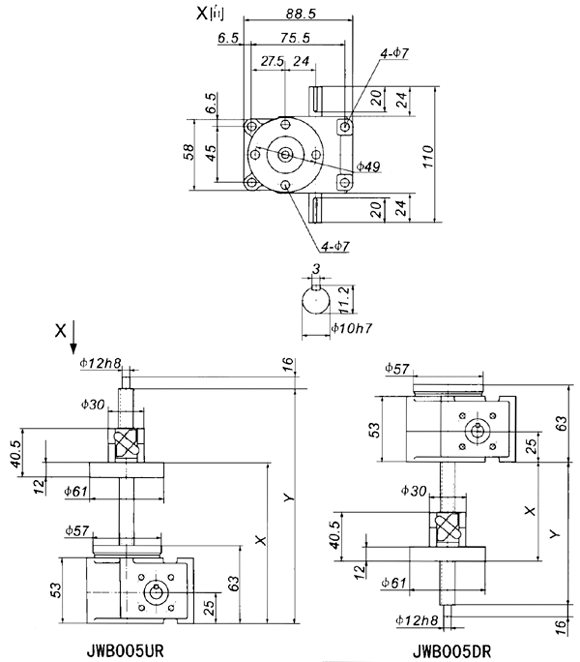

JWB005絲杠升降機外形尺寸

JWB005

行程	US					DS					m(kg)
	X		X^⑴		L	X		X^⑴		L
	MIN	MAX	MIN	MAX	L	MIN	MAX	MIN	MAX	L
100	115	215	160	260	188	20	120	65	165	188	3.0
200	115	315	160	360	288	20	220	65	265	288	3.2
300	115	415	200	500	428	20	320	105	405	428	3.4
400	115	515	200	600	528	20	420	105	505	528	3.6
500	115	615	235	735	663	20	520	140	640	663	3.8
600	115	715	235	835	763	20	620	140	740	763	4.0
800	115	915	270	1070	998	20	820	175	975	998	4.3

行程	UR
	X		Y	m(kg)
	MIN	MAX	Y	m(kg)
100	84	184	224	2.7
200	84	284	324	2.8
300	84	384	424	2.9
400	84	484	524	3.1
500	84	584	624	3.2
600	84	684	724	3.3
800	84	884	924	3.6
行程	DR
	X		Y	m(kg)
	MIN	MAX	Y	m(kg)
100	51	151	162	2.7
200	51	251	262	2.8
300	51	351	362	2.9
400	51	451	462	3.1
500	51	551	562	3.2
600	51	651	662	3.3
800	51	851	862	3.6

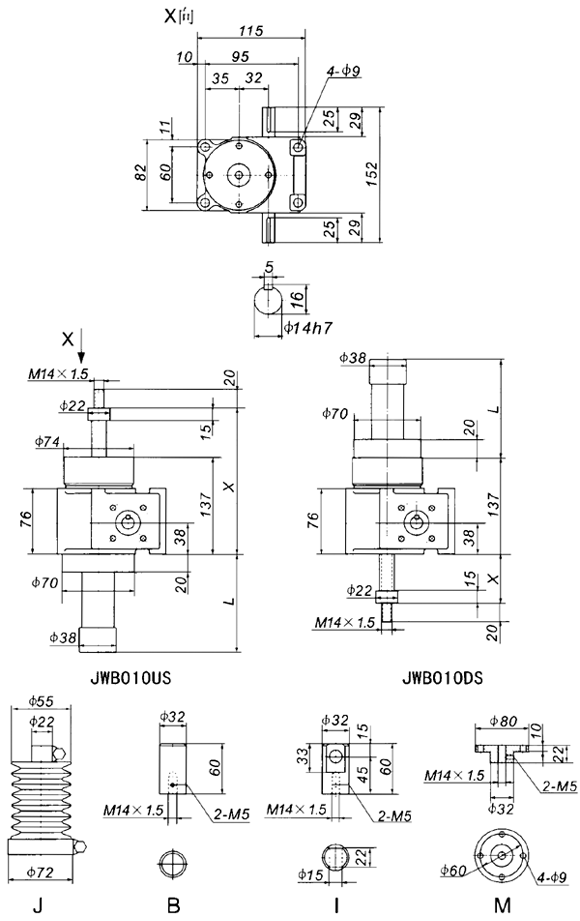

JWB010絲杠升降機外形尺寸

JWB010

行程

US

DS

m(kg)

X

X^⑴

L

X

X^⑴

L

MIN

MAX

MIN

MAX

MIN

MAX

MIN

MAX

100

162

262

212

312

194

25

125

75

175

194

6.7

200

162

362

212

412

294

25

225

75

275

294

7.0

300

162

462

252

552

434

25

325

115

415

434

7.4

400

162

562

252

652

534

25

425

115

515

534

7.6

500

162

662

287

787

669

25

525

150

650

669

8.0

600

162

762

287

887

769

25

625

150

750

769

8.2

800

162

962

322

1122

1004

25

825

185

985

1004

8.9

1000

162

1162

352

1352

1234

25

1025

215

1215

1234

9.5

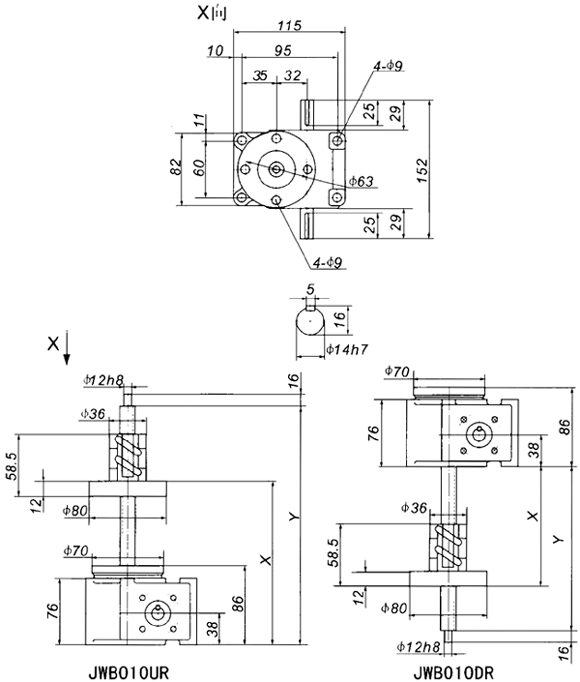

行程	UR
	X		Y	m(kg)
	MIN	MAX	Y	m(kg)
100	108	208	265	5.9
200	108	308	365	6.1
300	108	408	465	6.4
400	108	508	565	6.6
500	108	608	665	6.8
600	108	708	765	7.0
800	108	908	965	7.4
1000	108	1108	1165	7.9
行程	DR
	X		Y	m(kg)
	MIN	MAX	Y	m(kg)
100	69	169	179	5.9
200	69	269	279	6.1
300	69	369	379	6.4
400	69	469	479	6.6
500	69	569	579	6.8
600	69	669	679	7.0
800	69	869	879	7.4
1000	69	1069	1079	7.9

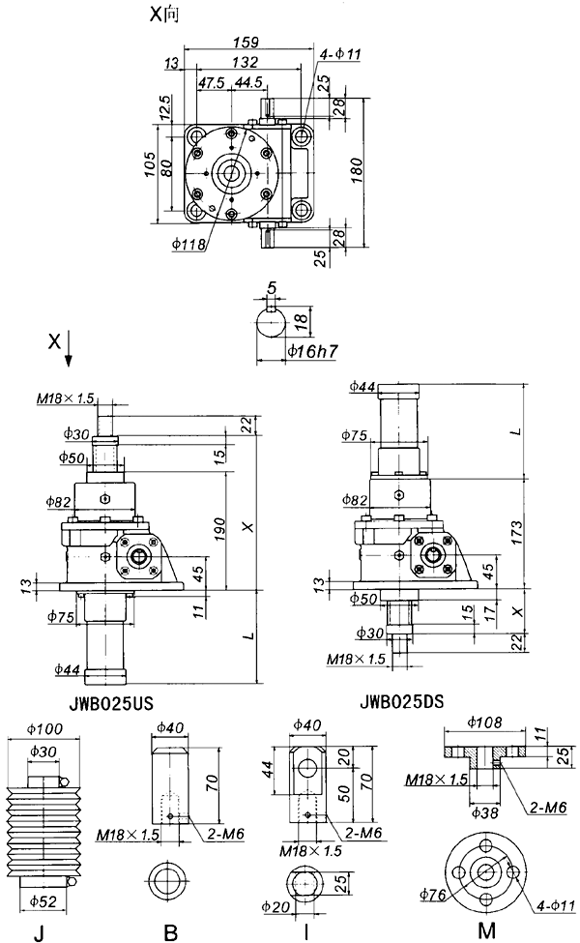

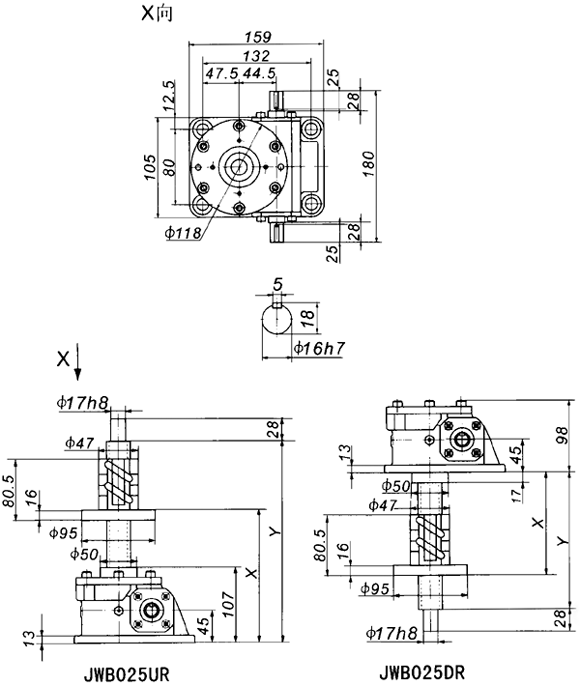

JWB025絲杠升降機外形尺寸

JWB025

行程	US					DS					m(kg)
	X		X^⑴		L	X		X^⑴		L
	MIN	MAX	MIN	MAX	L	MIN	MAX	MIN	MAX	L
100	215	315	230	330	149	42	142	57	157	149	11
200	215	415	230	430	249	42	242	57	257	249	11
300	215	515	250	550	369	42	342	77	377	369	11
400	215	615	250	650	469	42	442	77	477	469	12
500	215	715	270	770	589	42	542	97	597	589	12
600	215	815	270	870	689	42	642	97	697	689	13
800	215	1015	290	1090	909	42	842	117	917	909	14
1000	215	1215	310	1310	1129	42	1042	137	1137	1129	14
1200	215	1415	325	1525	1344	42	1242	152	1352	1344	15

行程	UR
	X		Y	m(kg)
	MIN	MAX	Y	m(kg)
100	133	233	309	9.2
200	133	333	409	9.5
300	133	433	509	9.9
400	133	533	609	11
500	133	633	709	11
600	133	733	809	11
800	133	933	1009	12
1000	133	1133	1209	13
1200	133	1333	1409	13
行程	DR
	X		Y	m(kg)
	MIN	MAX	Y	m(kg)
100	108	208	219	9.2
200	108	308	319	9.5
300	108	408	419	9.9
400	108	508	519	11
500	108	608	619	11
600	108	708	719	11
800	108	908	919	12
1000	108	1108	1119	13
1200	108	1308	1319	13

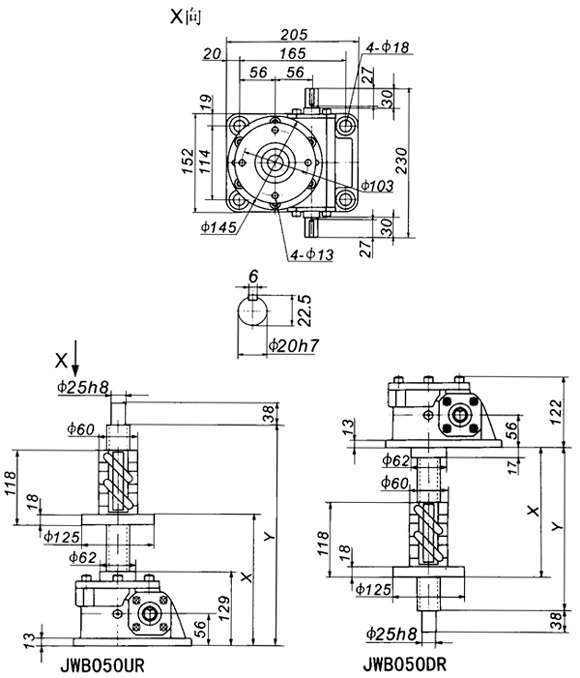

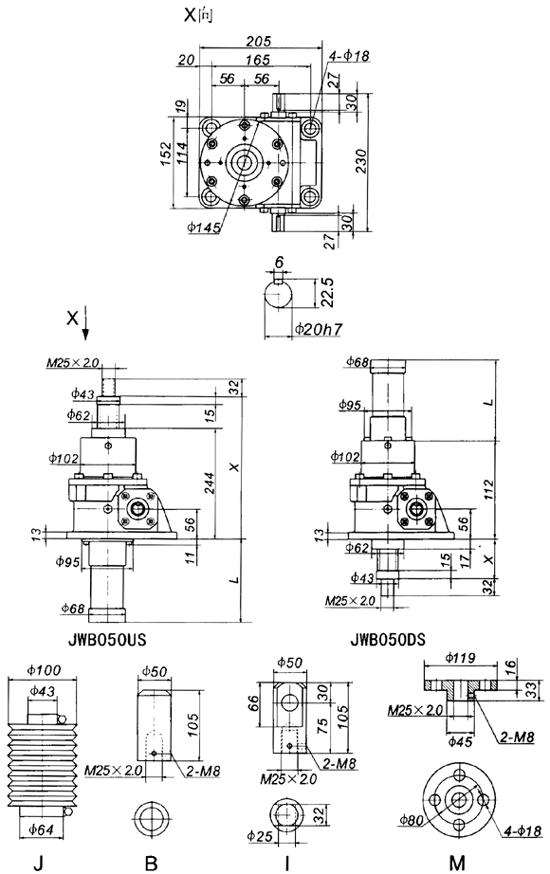

JWB050絲杠升降機外形尺寸

JWB050

行程	US					DS					m(kg)
	X		X^⑴		L	X		X^⑴		L
	MIN	MAX	MIN	MAX	L	MIN	MAX	MIN	MAX	L
100	269	369	284	384	147	42	142	57	157	147	23
200	269	469	284	484	247	42	242	57	257	247	23
300	269	569	304	604	367	42	342	77	377	367	24
400	269	669	304	704	467	42	442	77	477	467	25
500	269	769	324	824	587	42	542	97	597	587	26
600	269	869	324	924	687	42	642	97	697	687	27
800	269	1069	344	1144	907	42	842	117	917	907	29
1000	269	1269	364	1364	1127	42	1042	137	1137	1127	30
1200	269	1469	379	1579	1342	42	1242	152	1352	1342	32

行程	UR
	X		Y	m(kg)
	MIN	MAX	Y	m(kg)
100	157	257	369	21
200	157	357	469	22
300	157	457	569	22
400	157	557	669	23
500	157	657	769	24
600	157	757	869	24
800	157	957	1069	26
1000	157	1157	1269	27
1200	157	1357	1469	29
行程	DR
	X		Y	m(kg)
	MIN	MAX	Y	m(kg)
100	145	245	257	21
200	145	345	357	22
300	145	445	457	22
400	145	545	557	23
500	145	645	657	24
600	145	745	757	24
800	145	945	957	26
1000	145	1145	1157	27
1200	145	1345	1357	29

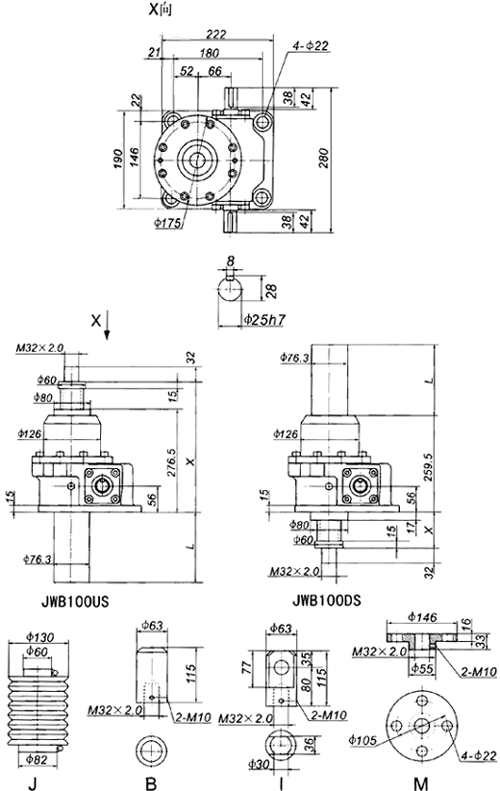

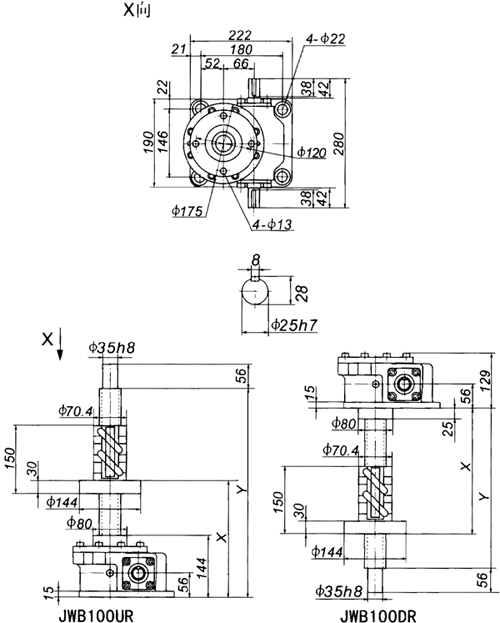

JWB100絲杠升降機外形尺寸

JWB100絲杠升降機外形尺寸表

JWB100

行程

US

DS

m(kg)

X

X^⑴

L

X

X^⑴

L

MIN

MAX

MIN

MAX

MIN

MAX

MIN

MAX

100

302

402

312

412

151

42

142

52

152

151

36

200

302

502

312

512

252

42

242

52

252

252

38

300

302

602

327

627

366

42

342

67

367

366

41

400

302

702

327

727,

466

42

442

67

467

466

43

500

302

802

352

852

591

42

542

92

592

591

46

600

302

902

352

952

691

42

642

92

692

691

48

800

302

1102

367

1167

906

42

842

107

907

906

53

1000

302

1302

377

1377

1116

42

1042

117

1117

1116

58

1200

302

1502

402

1602

1341

42

1242

142

1342

1341

63

行程	UR
	X		Y	m(kg)
	MIN	MAX	Y	m(kg)
100	184	284	414	31
200	184	384	514	32
300	184	484	614	33
400	184	584	714	34
500	184	684	814	35
600	184	784	914	36
800	184	984	1114	39
1000	184	1184	1314	41
1200	184	1384	1514	43
行程	DR
	X		Y	m(kg)
	MIN	MAX	Y	m(kg)
100	185	285	295	31
200	185	385	395	32
300	185	485	495	33
400	185	585	595	34
500	185	685	695	35
600	185	785	795	36
800	185	985	995	39
1000	185	1185	1195	41
1200	185	1385	1395	43

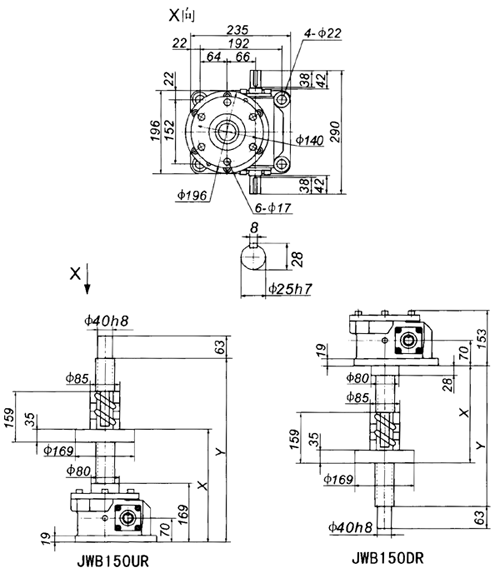

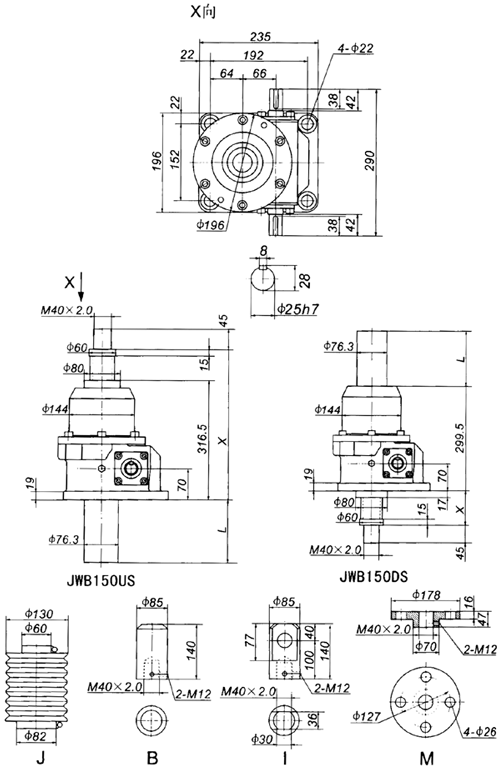

JWB150絲杠升降機外形尺寸

JWB150

行程	US					DS					m(kg)
	X		X^⑴		L	X		X^⑴		L
	MIN	MAX	MIN	MAX	L	MIN	MAX	MIN	MAX	L
100	342	442	352	452	151	42	142	52	152	151	46
200	342	542	352	552	252	42	242	52	252	252	48
300	342	642	367	667	366	42	342	67	367	366	51
400	342	742	367	767	466	42	442	67	467	466	54
500	342	842	392	892	591	42	542	92	592	591	57
600	342	942	392	992	691	42	642	92	692	691	60
800	342	1142	407	1207	906	42	842	107	907	906	65
1000	342	1342	417	1417	1116	42	1042	117	1117	1116	70

行程	UR
	X		Y	m(kg)
	MIN	MAX	Y	m(kg)
100	214	314	448	41
200	214	414	548	42
300	214	514	648	43
400	214	614	748	45
500	214	714	848	46
600	214	814	948	47
800	214	1014	1148	50
1000	214	1214	1348	53
1200	214	1414	1548	55
行程	DR
	X		Y	m(kg)
	MIN	MAX	Y	m(kg)
100	197	297	308	41
200	197	397	408	42
300	197	497	508	43
400	197	597	608	45
500	197	697	708	46
600	197	797	808	47
800	197	997	1008	50
1000	197	1197	1208	53
1200	197	1397	1408	55

JWM200絲杠升降機外形尺寸

JWB200

行程	US					DS					m(kg)
	X		X^⑴		L	X		X^⑴		L
	MIN	MAX	MIN	MAX	L	MIN	MAX	MIN	MAX	L
100	406	506	416	516	136	42	142	52	152	136	65
200	406	606	416	616	236	42	242	52	252	236	68
300	406	706	431	731	351	42	342	67	367	351	72
400	406	806	431	831	451	42	442	67	467	451	76
500	406	906	456	956	576	42	542	92	592	576	80
600	406	1006	456	1056	676	42	642	92	692	676	83
800	406	1206	471	1271	891	42	842	107	907	891	90
1000	406	1406	481	1481	1101	42	1042	117	1117	1101	97

行程	UR
	X		Y	m(kg)
	MIN	MAX	Y	m(kg)
100	237	337	503	56
200	237	437	603	58
300	237	537	703	60
400	237	637	803	62
500	237	737	903	65
600	237	837	1003	67
800	237	1037	1203	71
1000	237	1237	1403	76
1200	237	1437	1603	80
行程	DR
	X		Y	m(kg)
	MIN	MAX	Y	m(kg)
100	232	332	342	56
200	232	432	442	58
300	232	532	542	60
400	232	632	642	62
500	232	732	742	65
600	232	832	842	67
800	232	1032	1042	71
1000	232	1232	1242	76
1200	232	1432	1442	80

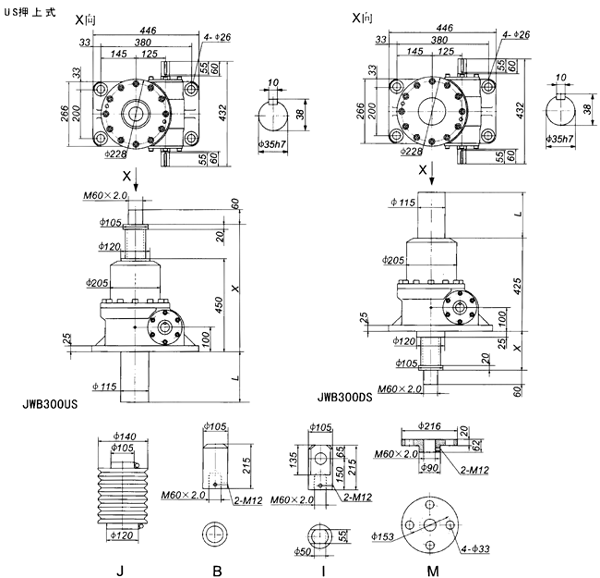

JWB300絲杠升降機外形尺寸

JWB300

行程	US					DS					m(kg)
	X		X^⑴		L	X		X^⑴		L
	MIN	MAX	MIN	MAX	L	MIN	MAX	MIN	MAX	L
100	480	580	490	590	135	55	155	65	165	135	153
200	480	680	490	690	235	55	255	65	265	235	159
300	480	780	505	805	350	55	355	80	380	350	166
400	480	880	505	905	450	55	455	80	480	450	172
500	480	980	520	1020	565	55	555	95	595	565	178
600	480	1080	520	1120	665	55	655	95	695	665	184
800	480	1280	535	1335	880	55	855	110	910	880	197
1000	480	1480	555	1555	1100	55	1050	130	1130	1100	210

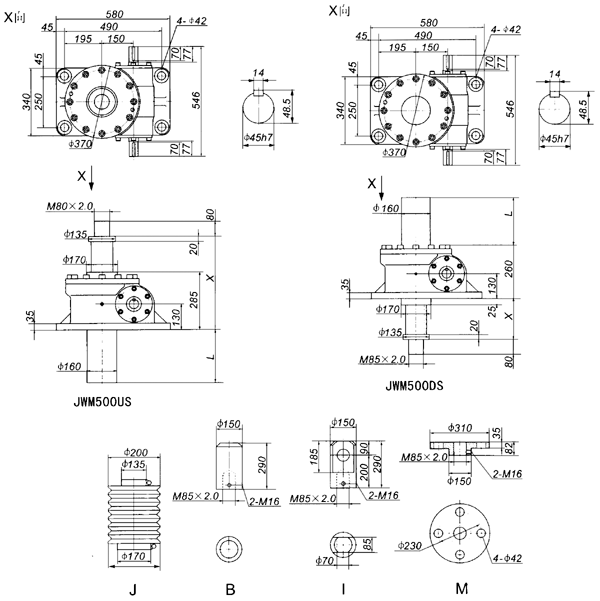

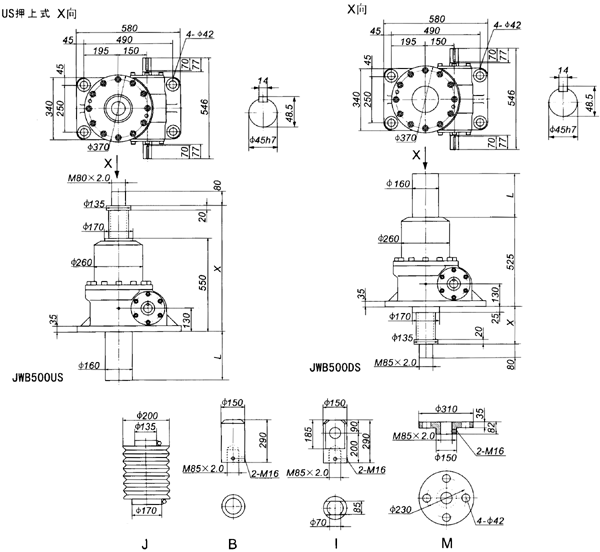

JWB500絲杠升降機外形尺寸

JWB500

行程	US					DS					m(kg)
	X		X^⑴		L	X		X^⑴		L
	MIN	MAX	MIN	MAX	L	MIN	MAX	MIN	MAX	L
100	580	680	585	685	137	55	155	60	160	137	310
200	580	780	585	785	237	55	255	60	260	237	320
300	580	880	605	905	357	55	355	80	380	357	330
400	580	980	605	1005	457	55	455	80	480	457	340
500	580	1080	615	1115	567	55	555	90	590	567	350
600	580	1180	615	1215	667	55	655	90	690	667	359
800	580	1380	630	1430	882	55	855	105	905	882	378
1000	580	1580	645	1645	1097	55	1055	120	1120	1097	398

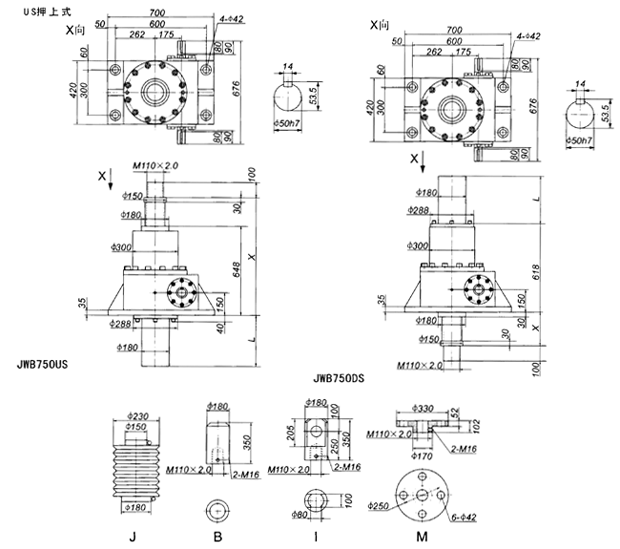

JWM750絲杠升降機外形尺寸

JWB750絲杠升降機外形尺寸

JWB750

行程	US					DS					m(kg)
	X		X⑴,		L	X		X^⑴		L
	MIN	MAX	MIN	MAX	L	MIN	MAX	MIN	MAX	L
100	688	788	698	798	197	70	170	80	180	197	507
200	688	888	698	898	297	70	270	80	280	297	520
300	688	988	713	1013	412	70	370	95	395	412	536
400	688	1088	713	1113	512	70	470	95	495	512	550
500	688	1188	728	1228	627	70	570	110	610	627	566
600	688	1288	728	1328	727	70	670	110	710	727	580
800	688	1488	743	1543	942	70	870	125	925	942	610
1000	688	1688	753	1753	1152	70	1070	135	1135	1152	639

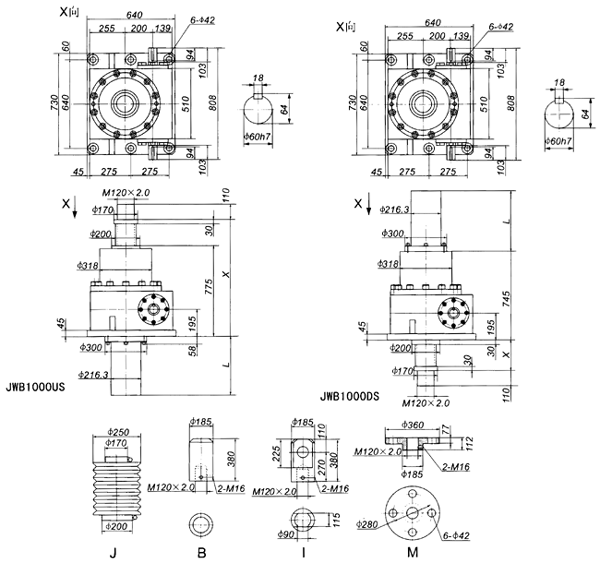

JWB1000外形尺寸

JWB1000

行程	US					DS					m(kg)
	X		X^⑴		L	X		X^⑴		L
	MIN	MAX	MIN	MAX	L	MIN	MAX	MIN	MAX	L
100	815	915	825	925	197	70	170	80	180	197	926
200	815	1015	825	1025	297	70	270	80	280	297	943
300	815	1115	840	1140	412	70	370	95	395	412	962
400	815	1215	840	1240	512	70	470	95	495	512	979
500	815	1315	850	1350	622	70	570	105	605	622	997
600	815	1415	850	1450	722	70	670	105	705	722	1014
800	815	1615	865	1665	937	70	870	120	920	937	1049

JW絲杠升降機附件

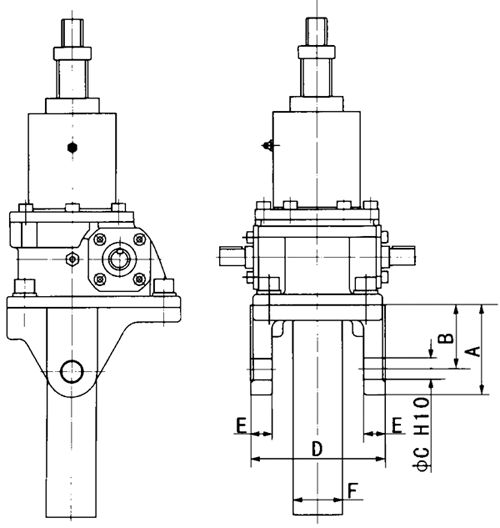

支座安裝廣泛應用于開關裝置、傾斜裝置。

型號	A	B	C	D	E	F
002	75	60	15	64	12	25
005	75	60	15	64	12	25
010	75	60	15	86	15	35
025	100	75	20	115	20	45
050	105	75	25	158	25	58
100	145	100	40	201	30	76.3
150	155	105	50	224	44	76.3
200	173	110	63	244	50	89.1

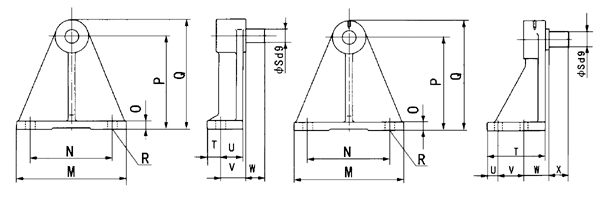

支架

支座與支架配合，實現多方位升降。

型號	M	N	O	P	Q	R	S	T	U	V	W	X
002	130	100	12	100	118.5	2-φ12	15	15	28	30	15	—
005	130	100	12	100	118.5	2-φ12	15	15	28	30	15	—
010	180	130	15	150	178	2-φ18	15	25	40	45	17	—
025	180	130	15	150	178	2-φ18	20	25	40	45	30	—
050	200	150	15	170	200	2-φ18	25	25	40	45	35	—
100	280	220	22	240	290	4-φ22	40	159	30	70	70	55
150	360	280	27	300	360	4-φ33	50	195	40	85	85	70
200	400	320	30	380	450	4-φ33	63	210	40	90	90	75

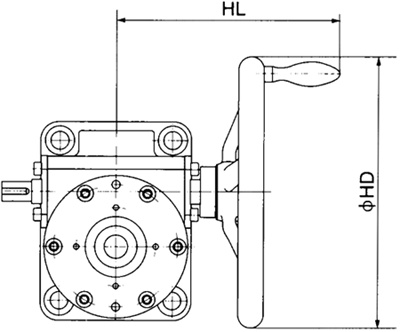

手輪盤：

此件只適應于JWM型工作在沖擊、振動不大的場合，請不要應用在JWB、JWH結構中。

手動操作扭矩=所需輸入扭矩/手輪操作盤半徑

尺寸表：

型號	NV80		NV100		NV200		NV280		NV450
型號	HD	HL	HD	HL	HD	HL	HD	HL	HD	HL
JWM002	80	108	—	—	—	—	—	—	—	—
JWM005	80	108	—	—	—	—	—	—	—	—
JWM010	80	122	100	125	—	—	—	—	—	—
JWM025	—	—	100	140	200	198	—	—	—	—
JWM050	—	—	—	—	200	221	280	229	—	—
JWM100	—	—	—	—	—	—	280	242	450	295
JWM150	—	—	—	—	—	—	280	247	450	300
JWM200	—	—	—	—	—	—	—	—	450	304

注：手輪為外購件，以定貨時實物尺寸為準。

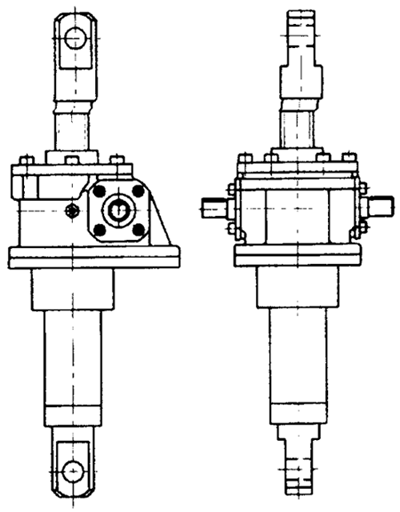

雙頭輸出：

適用于開閉裝置、反轉裝置。
