當前位置：首頁 - 產品展示

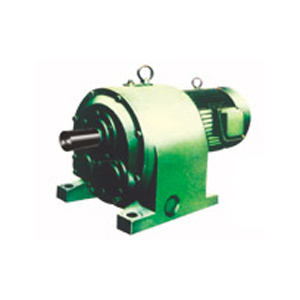

TZL、TZS、TZLD、TZSD硬齒面同軸式圓柱齒輪減速器

同軸式圓柱齒輪減速器（JB/T7000-1993）是采用同歸布置的漸開線圓柱齒輪外嚙合傳動，包括TZL、TZS、TZLD、TZSD型四個系列，TZL、TZLD型（二級傳動）減速器輸入軸與輸出軸同軸線，TZS、TZSD型（三級傳動）減速器與電動機通過法蘭直接聯接。具有規格范圍和承載能力大、效率高的特點。

工作條件：輸入軸轉速不大于1500r/min，齒輪圓周速度不大于20m/s，允許正、反轉，工作環境溫度－40～40℃，低于0℃時，啟動前潤滑油應預熱，TZLD、TZSD型減速器直聯電機為Y系列三相異步四級電動機，工作海拔高度不超過1000m。

同軸式圓柱齒輪減速器適用于水平臥式安裝，允許輸出軸向下傾斜安裝，輸出軸與水平面夾角不大于20°。主要用于冶金、礦山、能源、建材、化工等行業同軸線布置的機械傳動系統。

型號與標記

1.型號

（1）TZL型—二級傳動雙出軸型同軸式圓柱齒輪減速器；

（2）TZS型—三級傳動雙出軸型同軸式圓柱齒輪減速器；

（3）TZLD型—二級傳動直聯電機型同軸式圓柱齒輪減速器；

（4）TZSD型—三級傳動直聯電機型同軸式圓柱齒輪減速器。

2.標記

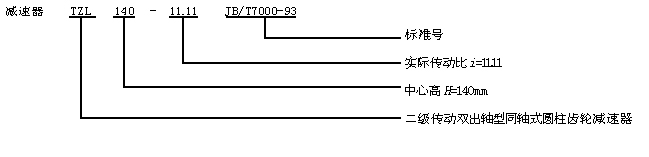

（1）雙出軸型標記

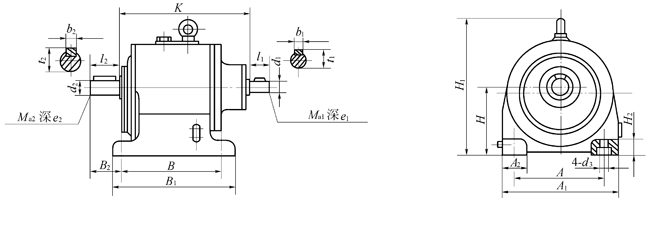

TZL、TZS系列同軸式齒輪減速機外形及安裝尺寸JB/T7000-1993

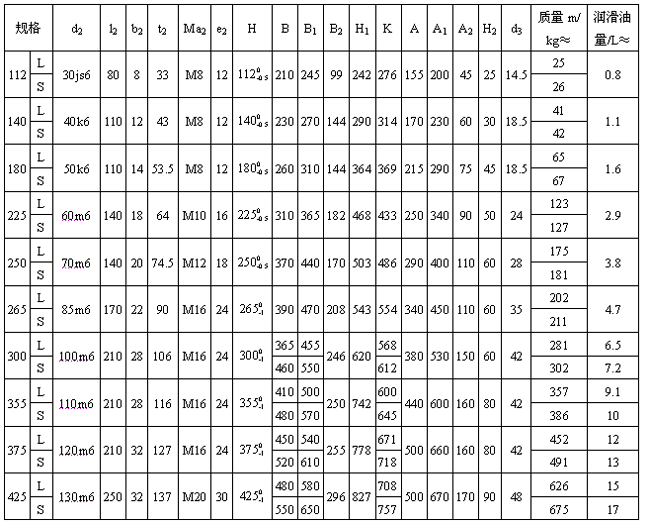

TZL、TZS型減速器主要尺寸 /mm

注：L代表TZL，S代表TZS。

TZL型減速器輸入軸軸伸尺寸 /mm

規格		實際傳動比i	d₁	l₁	b₁	t₁	Ma₁	e₁
TZL	112	≤12.71	19js6	40	6	21.5	M4	8
		14.29～20.33	16js6	40	5	18	M4	8
		≥22.97	11js6	23	4	12.5	M3	6
	140	≤12.41	24js6	50	8	27	M6	10
		13.96～18.08	19js6	40	6	21.5	M4	8
		≥19.21	16js6	40	5	18	M4	8
	180	≤12.40	28js6	60	8	31	M6	10
		13.61～17.58	24js6	50	8	27	M6	10
		19.72	19js6	40	6	21.5	M4	8
	225	≤12.53	38k6	80	10	41	M8	12
		13.85～18.29	28js6	60	8	31	M6	10
		≥20.65	24js6	50	8	27	M6	10
	250	≤12.89	38k6	110	12	45	M8	12
		14.11～20.16	32k6	80	10	35	M8	12
		≥22.71	24js6	50	8	27	M6	10
	265	≤12.08	50k6	110	14	53.5	M8	12
		14.40～17.51	32k6	80	10	35	M8	12
		19.52	28js6	60	8	31	M6	10
	300	≤12.73	55m6	110	16	59	M10	16
		13.92～17.80	42k6	110	12	45	M8	12
		≥20.29	38k6	80	10	41	M8	12
	355	≤12.65	55m6	110	16	59	M10	16
		14.51～20.13	50k6	110	14	53.5	M8	12
		22.24	42k6	110	12	45	M8	12
	375	≤12.56	70m6	140	20	74.5	M12	18
		14.08～20.16	55m6	110	16	59	M10	16
		22.10	50k6	110	14	53.5	M8	12
	425	≤12.58	70m6	140	20	74.5	M12	18
		13.97～19.32	55m6	110	16	59	M10	16
		22.44	50k6	110	14	53.5	M8	12

TZS型減速器輸入軸軸伸尺寸 /mm

規格		實際傳動比i	d₁	l₁	b₁	t₁	Ma₁	e₁
TZS	112	≤19.32	16js6	40	5	18	M4	8
	112	≥21.66	11js6	23	4	12.5	M3	6
	140	≤18.57	19js6	40	6	21.5	M4	8
	140	≥20.59	16js6	40	5	18	M4	8
	180	≤17.65	24js6	50	8	27	M6	10
	180	≥20.42	19js6	40	6	21.5	M4	8
	225	≤17.41	28js6	60	8	31	M6	10
	225	≥20.30	24js6	50	8	27	M6	10
	250	≤20.61	32k6	80	10	35	M8	12
	250	≥23.28	24js6	50	8	27	M6	10
	265	≤17.96	32k6	80	10	35	M8	12
	265	≥19.41	28js6	60	8	31	M6	10
	300	≤17.26	42k6	110	12	45	M8	12
	300	≥20.44	38k6	80	10	41	M8	12
	355	≤19.67	50k6	110	14	53.5	M8	12
	355	≥21.37	42k6	110	12	45	M8	12
	375	≤19.89	55m6	110	16	59	M10	16
	375	≥21.60	50k6	110	14	53.5	M8	12
	425	≤19.90	55m6	110	16	59	M10	16
	425	≥22.52	50k6	110	14	53.5	M8	12

TZLD、TZSD型減速器主要尺寸JB/T7000-1993

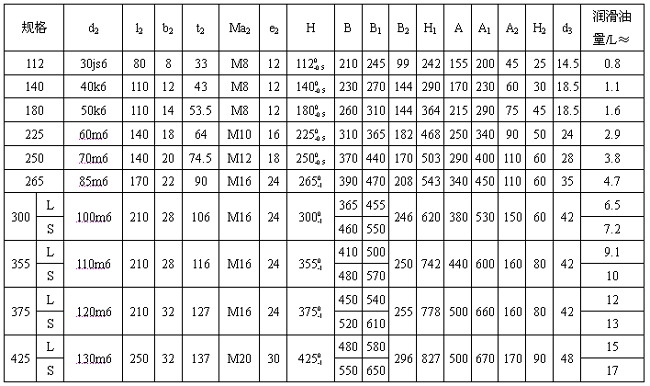

TZLD、TZSD型減速器主要尺寸 /mm

注：L代表TZLD，S代表TZSD。

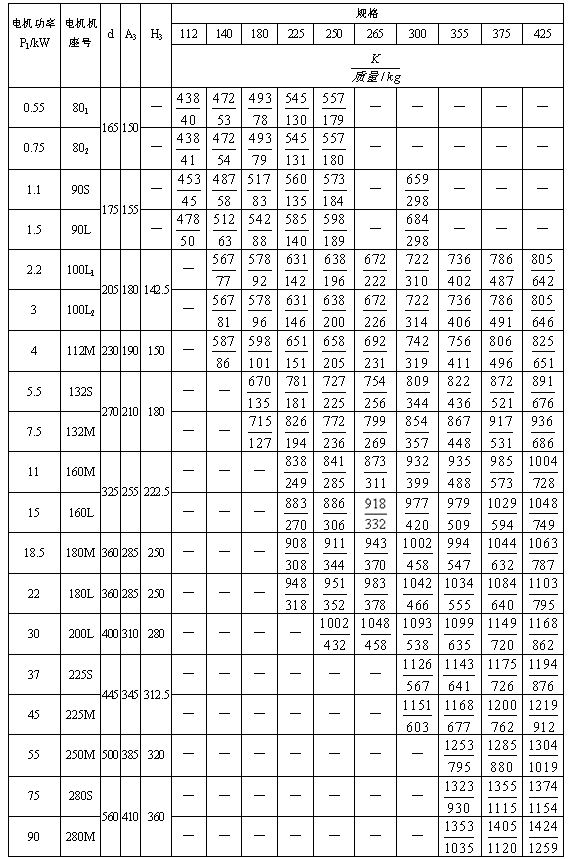

TZLD型減速器質量及直聯電動機有關尺寸 /mm

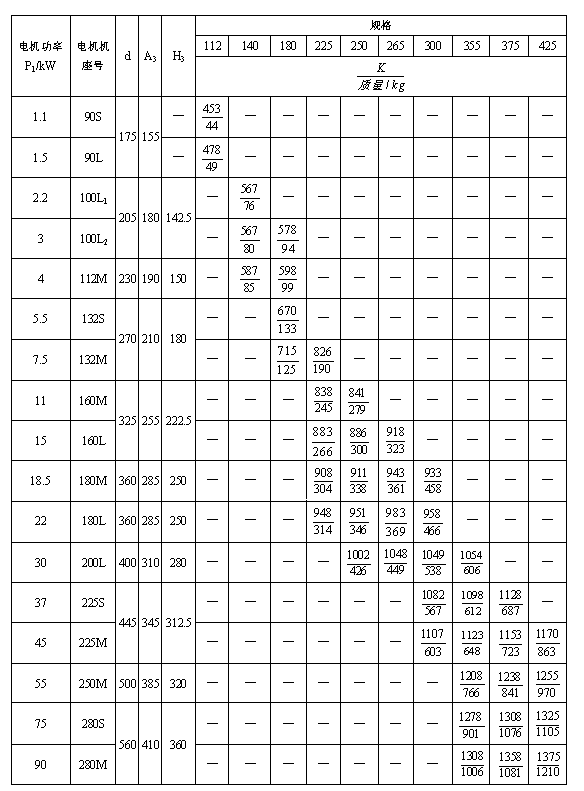

TZSD型減速器質量及直聯電動機有關尺寸 /mm

基本參數

（1）減速器的中心高H及其極限偏差按GB12217-1990的規定。

（2）減速器齒輪基本齒廓按GB/T1356-1988的規定。

（3）減速器齒輪的模數m_n按GB/T1357-1987的規定。

（4）減速器的公稱傳動比見下表。

減速器的公稱傳動比

5	, 5.6	6.3	7.1	8	9	10	11.2	12.5	14	16
18	20	22.4	25	28	31.5	35.5	40	45	50	56
63	71	80	90	100	112	125	140	160	180	200

TZL型減速器的實際傳動比i和公稱輸入功率P_1N /kW

輸入轉 速n₁/ r·min^-1	規格
	112		140		180		225		250		265		300		355		375		425
	i	P_1N	i	P_1N	i	P_1N	i	P_1N	i	P_1N	i	P_1N	i	P_1N	i	P_1N	i	P_1N	i	P_1N
1500	5.04	5.63	5.09	10.24	4.93	20.81	5.14	38.36	5.06	65.49	5.03	69.69	5.02	91.20	5.00	154.6	5.06	177.9	4.83	248.5
1000		3.76		6.83		13.87		25.58		43.66		46.47		60.86		103.2		118.8		165.7
750		2.82		5.13		10.42		19.20		32.76		34.85		45.80		77.36		88.99		124.8
1500	5.52	5.15	5.62	9.28	5.38	19.06	5.64	34.97	5.72	57.97	5.64	63.21	5.77	87.57	5.74	134.7	5.79	155.4	5.51	217.6
1000		3.43		6.19		12.71		23.32		38.65		42.15		58.40		89.88		103.9		145.2
750		2.58		4.65		9.55		17.49		28.99		31.62		43.79		67.39		77.76		108.9
1500	6.30	4.51	6.15	9.49	6.17	17.14	6.31	31.26	6.47	51.22	6.34	53.46	6.24	93.58	6.36	139.0	6.46	152.7	6.10	220.1
1000		3.01		6.32		11.43		20.85		34.15		35.65		62.39		92.69		101.8		146.8
750		2.26		4.75		8.59		15.65		25.63		26.74		46.81		69.62		76.43		110.2
1500	7.24	4.49	7.07	8.26	7.10	14.89	7.36	28.52	7.35	48.32	7.22	52.29	7.34	92.44	7.31	131.7	7.23	173.5	7.00	210.8
1000		2.99		5.51		9.93		19.02		32.22		34.87		61.63		87.92		115.7		140.6
750		2.25		4.14		7.45		14.27		24.18		26.16		46.25		65.88		86.85		105.7
1500	7.96	4.56	7.78	8.52	7.93	16.33	7.97	30.49	8.05	49.05	7.99	57.29	7.97	99.05	8.15	135.6	8.04	176.8	7.79	206.8
1000		3.04		5.68		10.89		20.33		32.71		38.20		66.05		90.46		117.9		137.9
750		2.29		4.27		8.17		15.26		24.53		28.67		49.53		67.94		88.50		103.7
1500	9.23	3.93	9.01	7.88	8.88	16.56	9.02	32.54	9.32	45.49	8.88	58.67	8.89	88.83	9.12	129.8	9.22	154.2	8.70	195.1
1000		2.62		5.25		11.02		21.69		30.33		39.12		59.24		86.55		102.9		130.2
750		1.97		3.95		8.27		16.29		22.76		29.34		44.43		64.96		77.18		97.65
1500	10.22	3.55	9.99	7.12	9.61	15.77	10.28	29.95	10.07	44.47	10.01	52.04	10.35	76.27	10.25	115.4	10.26	158.4	9.77	193.9
1000		2.37		4.75		10.51		19.97		29.65		34.70		50.86		76.95		105.7		129.4
750		1.78		3.57		7.89		14.99		22.25		26.03		38.14		57.81		79.25		96.97
1500	11.37	3.19	11.11	6.39	10.88	13.93	11.26	27.34	11.35	40.33	11.14	49.62	11.22	77.41	11.13	113.5	11.49	141.5	11.04	171.5
1000		2.13		4.26		9.28		18.23		26.89		33.08		51.61		75.69		94.34		114.4
750		1.60		3.20		6.98		13.68		20.18		24.83		38.72		56.84		70.76		85.84
1500	12.71	2.86	12.41	5.72	12.40	12.22	12.53	24.57	12.89	36.73	12.08	48.34	12.73	69.44	12.65	99.83	12.56	144.6	12.58	169.4
1000		1.91		3.82		8.15		16.38		24.49		32.23		46.30		66.56		96.46		113.0
750		1.44		2.87		6.12		12.29		18.38		24.19		84.73		49.92		72.31		84.74
1500	14.29	2.45	13.96	5.09	13.61	11.14	13.85	22.23	14.11	33.58	14.40	40.58	13.92	63.50	14.51	87.02	14.08	128.9	13.97	152.5
1000		1.64		3.40		7.43		14.82		22.39		27.06		42.34		58.02		85.94		101.7
750		1.23		2.55		5.58		11.12		16.81		20.31		31.77		43.52		64.45		76.31
1500	16.19	2.24	15.81	4.49	15.79	9.59	16.27	18.92	15.66	30.25	15.83	36.90	16.07	55.03	16.23	77.84	16.25	111.7	16.01	133.1
1000		1.49		3.00		6.40		12.62		20.17		24.62		36.69		51.90		74.47		88.74
750		1.13		2.25		4.81		9.47		15.14		18.46		27.52		38.92		55.86		66.56
1500	18.51	1.96	18.08	3.93	17.58	8.62	18.29	16.83	18.06	26.23	17.51	33.35	17.80	49.66	18.33	68.89	17.88	101.5	17.54	120.3
1000		1.31		2.62		5.75		11.22		17.49		22.24		33.11		45.93		67.68		80.23
750		0.99		1.97		4.32		8.42		13.13		16.68		24.84		34.45		50.76		60.16
1500	20.33	1.78	19.21	3.70	19.72	7.69	20.65	14.91	20.16	23.48	19.52	29.92	20.29	43.56	20.13	62.74	20.16	90.05	19.32	170.3
1000		1.19		2.47		5.13		9.94		15.66		19.95		29.05		41.83		60.04		73.55
750		0.90		1.86		3.85		7.46		11.75		14.97		21.79		31.38		45.03		55.16
1500	22.97	1.58	21.71	3.27	－	－	22.89	13.45	22.71	22.28	－	－	22.31	39.62	22.24	56.79	22.10	82.15	22.44	94.99
1000		1.06		2.18		－		8.97		14.87		－		26.42		37.87		54.77		63.33
750		0.81		1.64		－		6.74		11.15		－		19.81		28.40		41.08		47.51
1500	24.50	1.48	24.53	2.86	－	－	－	－	25.85	18.33	－	－	－	－	－	－	－	－	－	－
1000		0.99		1.91		－		－		12.22		－		－		－		－		－
750		0.75		1.44		－		－		9.17		－		－		－		－		－

TZS型減速器的實際傳動比i和公稱輸入功率P_1N /kW

輸入轉

速n₁/

r·min^-1

規格

112

140

180

225

250

265

300

355

375

425

i

P_1N

i

P_1N

i

P_1N

i

P_1N

i

P_1N

i

P_1N

i

P_1N

i

P_1N

i

P_1N

i

P_1N

1500

14.11

2.57

14.04

5.29

14.44

10.93

14.11

21.82

13.85

34.19

14.47

42.54

13.74

73.53

13.65

105.8

8.80

143.0

13.98

163.8

1000

1.75

3.53

7.29

14.55

22.80

28.37

49.04

70.54

95.40

109.2

750

1.29

2.65

5.47

10.92

17.10

21.28

36.78

52.91

71.56

81.95

1500

15.26

2.38

15.35

4.83

16.48

9.58

16.19

19.01

16.08

29.46

16.67

36.95

15.95

63.36

15.31

94.36

15.47

127.5

16.55

138.3

1000

1.59

3.22

6.39

12.68

19.65

24.64

42.25

62.91

85.20

92.25

750

1.19

2.42

4.80

9.51

14.74

18.49

31.69

47.19

63.90

69.19

1500

17.67

2.06

18.57

4.00

17.65

8.95

17.41

17.68

17.40

27.22

17.96

34.29

17.26

58.55

17.28

83.58

17.47

113.0

18.68

122.6

1000

1.38

2.67

5.97

11.79

18.15

22.87

39.04

55.73

75.34

81.74

750

1.04

2.01

4.48

8.85

13.62

17.16

29.29

41.80

56.51

61.31

1500

19.32

1.88

20.59

3.61

20.42

7.73

20.30

15.17

20.61

22.98

19.41

31.73

20.44

49.43

19.67

73.43

19.89

99.24

19.90

115.0

1000

1.26

2.41

5.15

10.12

15.34

21.16

32.96

48.96

66.17

76.68

750

0.95

1.81

3.87

7.59

11.51

15.88

24.73

36.73

49.63

57.52

1500

21.66

1.67

22.08

3.36

22.07

7.16

22.03

13.98

23.28

20.34
, 22.93

26.85

22.40

45.11

21.37

67.61

21.60

91.37

22.52

101.6

1000

1.12

2.24

4.78

9.32

13.57

17.91

30.08

45.08

60.92

67.72

750

0.84

1.69

3.59

6.99

10.18

13.44

22.57

33.82

45.70

50.81

1500

24.84

1.46

24.06

3.09

26.02

6.07

24.01

12.82

25.31

18.72

24.67

24.96

25.74

39.26

24.72

58.45

24.98

78.99

25.50

89.77

1000

0.98

2.06

4.05

8.55

12.48

16.64

26.18

38.97

52.67

59.85

750

0.74

1.55

3.04

6.42

9.37

12.49

19.64

29.23

39.55

44.89

1500

27.60

1.32

29.01

2.56

27.79

5.68

28.87

10.67

27.65

17.13

28.81

21.83

27.85

36.28

27.40

52.71

27.70

71.24

29.18

78.46

1000

0.88

1.71

3.80

7.72

11.42

14.56

24.19

35.15

47.50

52.31

750

0.66

1.29

2.86

5.34

8.57

10.93

18.15

26.37

35.63

39.24

1500

30.36

1.20

31.78

2.34

32.00

4.94

31.34

9.83

31.24

15.16

31.64

19.46

32.76

30.84

31.46

45.92

31.73

62.19

31.36

72.99

1000

0.81

1.56

3.30

6.56

10.11

12.98

20.57

30.62

41.47

48.67

750

0.61

1.18

2.48

4.92

7.59

9.74

15.43

22.97

31.11

36.51

1500

34.64

1.05

36.54

2.03

34.94

4.52

34.38

8.96

35.35

13.40

35.60

17.30

35.55

28.42

34.84

41.47

35.41

55.73

35.81

63.93

1000

0.70

1.36

3.02

5.98

8.94

11.54

18.95

27.65

37.16

42.63

750

0.53

1.02

2.27

4.49

6.71

8.66

14.22

20.74

27.88

31.98

1500

39.82

0.91

40.19

1.85

40.05

3.95

38.45

8.01

40.15

11.80

40.55

15.19

39.64

25.49

40.06

36.06

39.63

49.79

39.59

57.83

1000

0.61

1.24

2.64

5.34

7.87

10.13

17.00

24.05

33.20

38.56

750

0.46

0.93

1.98

4.02

5.91

7.60

12.75

18.04

24.90

28.93

1500

43.80

0.83

46.57

1.59

46.11

3.43

44.86

6.87

43.94

10.78

44.86

13.73

46.18

21.88

44.64

32.36

44.02

44.83

45.43

50.39

1000

0.55

1.06

2.29

4.58

7.19

9.16

14.06

21.58

29.89

33.60

750

0.42

0.80

1.72

3.44

5.40

6.88

10.55

16.19

22.42

25.25

1500

50.76

0.71

51.59

1.44

51.45

3.07

48.58

6.34

50.91

9.31

49.83

12.36

50.04

20.19

49.95

28.92

50.49

39.09

50.56

45.28

1000

0.48

0.96

2.05

4.23

6.21

8.24

13.47

19.29

26.07

30.19

750

0.36

0.72

1.54

3.18

4.66

6.19

10.11

14.47

19.56

22.65

1500

56.22

0.65

57.38

1.29

57.65

2.74

54.98

5.60

54.97

8.62

56.19

10.96

56.80

17.79

56.17

25.72

56.23

35.09

56.50

40.52

1000

0.44

0.86

1.83

3.74

5.75

7.31

11.87

17.15

23.40

27.02

750

0.33

0.65

1.38

2.81

4.32

5.49

8.91

12.87

17.56

20.27

1500

62.53

0.58

64.14

1.16

62.38

2.53

62.62

4.92

61.99

7.64

62.50

9.85

62.11

16.27

60.94

23.70

62.96

31.34

63.46

36.07

1000

0.39

0.78

1.69

3.82

5.10

6.57

10.85

15.82

20.90

24.05

750

0.30

0.59

1.27

2.46

3.83

4.93

8.14

11.87

15.68

18.04

1500

69.90

0.52

72.12

1.03

70.58

2.24

68.59

4.49

70.42

6.73

67.81

9.08

71.68

14.10

69.30

20.85

68.80

28.68

71.72

31.92

1000

0.35

0.69

1.50

2.99

4.49

6.06

9.41

13.92

19.13

21.29

750

0.27

0.52

1.13

2.25

3.37

4.55

7.06

10.44

14.35

15.97

1500

78.60

0.46

81.70

0.91

80.48

1.96

76.33

4.03,

77.03

6.15

80.80

7.62

79.44

12.72

79.51

18.17

77.16

25.58

81.69

28.02

1000

0.31

0.61

1.31

2.69

4.10

5.09

8.49

12.12

17.06

18.69

750

0.24

0.46

0.99

2.02

3.08

3.82

6.37

9.09

12.80

14.02

1500

89.04

0.41

93.41

0.80

88.30

1.79

88.87

3.46

85.52

5.54

88.85

6.93

90.54

11.16

88.88

16.25

89.04

22.17

90.75

25.22

1000

0.28

0.54

1.20

2.31

3.70

4.63

7.44

10.84

14.78

16.82

750

0.21

0.41

0.90

1.74

2.78

3.48

5.59

8.13

11.09

12.62

1500

101.8

0.35

99.23

0.75

102.5

1.54

99.13

3.11

98.61

4.81

98.30

6.26

99.55

10.15

100.4

14.38

97.94

20.15

104.0

22.01

1000

0.24

0.50

1.03

2.07

3.21

4.18

6.77

9.59

13.44

14.68

750

0.18

0.38

0.78

1.56

2.41

3.14

5.08

7.20

10.09

11.02

1500

111.8

0.33

112.2

0.66

114.1

1.39

111.4

2.76

110.1

4.30

117.0

5.27

117.4

7.46

110.3

13.10

110.5

17.86

113.9

20.10

1000

0.22

0.44

0.93

1.85

2.87

3.52

4.98

8.74

11.91

13.45

750

0.17

0.33

0.70

1.39

2.16

2.65

3.74

6.56

8.94

10.09

1500

126.3

0.29

126.8

0.58

128.0

1.23

125.8

2.45

124.1

3.82

126.4

4.87

128.1

6.72

129.4

11.16

121.1

16.30

125.5

18.25

1000

0.20

0.39

0.82

1.64

2.55

3.25

4.49

7.45

10.88

12.17

750

0.15

0.30

0.62

1.23

1.92

2.44

3.37

5.59

8.16

9.13

1500

144.2

0.25

136.4

0.45

140.5

1.12

139.4

2.21

141.2

3.36

142.0

3.73

142.2

5.61

140.7

9.65

144.5

12.68

145.7

15.71

1000

0.17

0.30

0.75

1.48

2.24

2.49

3.75

6.44

8.46

10.49

750

0.13

0.23

0.57

1.11

1.69

1.87

2.82

4.84

6.35

7.88

1500

158.8

0.20

161.7

0.30

152.5

0.84

162.1

1.98

154.7

3.06

154.1

3.28

163.6

4.01

163.5

6.57

157.8

9.61

163.0

13.56

1000

0.14

0.20

0.56

1.33

2.05

2.19

2.68

4.39

6.41

9.05

750

0.11

0.15

0.42

1.00

1.54

1.65

2.01

3.30

4.82

6.79

1500

－

－

－

－

－

－

176.0

1.57

173.3

2.47

173.3

2.49

－

－

－

－

171.0

7.48

180.3

10.51

1000

－

－

－

1.05

1.65

1.66

－

－

4.99

7.01

750

－

－

－

0.79

1.24

1.25

－

－

3.75

5.26

1500

－

－

－

－

－

－

206.9

1.20

205.1

1.47

－

－

－

－

－

－

－

－

201.3

8.24

1000

－

－

－

0.80

0.98

－

－

－

－

5.51

750

－

－

－

0.61

0.74

－

－

－

－

4.14
