6、升降機的選擇

升降機的主要選擇參數為：起升負荷（KN）、螺桿行程、起升速度（m/min）。下面給出兩種選擇方法：

6.1 選擇方法一（僅作選型參考）：

圖12~圖18給出了允許彎曲力矩下，螺桿長度與極限負荷的關系。根據螺桿行程和起升負荷，查圖13~圖18，查出所需升降機的型號。再根據查出的升降機型號和起升負荷查表4（表4是各種型號在不同的起升負荷下所允許的起升速度），若查出的起升速度滿足不了要求，則須選用型號大一規格的升降機，直至滿足要求。

示例：

已知：起升負荷為F=20KN，螺桿行程為200mm，起升速度V=0.45m/min，試求所需的升降機。

選擇升降機：根據F=20KN，行程200mm，查圖13，選擇SWL2.5升降機，查表4起升速度V=0.3m/min，滿足不了要求。若選擇SWL5升降機，查表4起升速度V=0.7m/min，滿足要求，應選擇SWL5型升降機。

6.2 選擇方法二：

表5～表13是各種型號螺桿傳動的許用起升速度、扭距和功率，其參數適用于環境溫度為20℃、工作持續率為20％/h或30％/10min的條件下；對粗線范圍內的參數，使用時升降機會產生過熱，應盡量避免選用，否則必須采取有效措施。根據螺桿起升負荷及起升速度，按照下列公式計算升降機的驅動功率，再查表5～表13，查出所需升降機的型號。

示例：

以6.1示例的已知條件進行選擇

第一步：升降機驅動功率的計算：

驅動功率：

_P=

式中： P 驅動功率，KW；

Fa 起升力（或拉力），KN；

v 起升速度，m/min；

η 傳遞總效率（見表3）。

驅動扭矩：

_Mt=9550×

式中： Mt 驅動扭矩，N.m

P 驅動功率，KW

n 轉速，r/min

根據公式：驅動功率 _^P=

^_=0.714

第二步：

查表5，蝸桿在500r/min，起升速度為0.5m/min，起升負荷為 20KN時，許用功率為0.72KW，在粗線范圍內，不選用，

第三步：

查表6，蝸桿在500r/min，起升速度為0.583m/min，起升負荷為20KN時，許用功率為0.9KW，滿足要求，應選擇SWL5型升降機。

表4

型號	起升力F KN	普通速比		慢速比
型號	起升力F KN	起升速度V m/min	蝸桿轉速n r/min	起升速度V_m m/min	蝸桿轉速n_m r/min
SWL2.5 QWL2.5	25	＜0.05	＜50	＜0.0125	＜50
	20	0.3	300	0.15	600
	15	0.5	500	0.1875	750
	10	0.75	750	0.25	1000
	5	1.5	1500	0.45	1800
	2.5	1.8	1800	0.45	1800
SWL5 QWL5	50	＜0.0583	＜50	＜0.0146	＜50
	40	0.35	300	0.175	600
	30	0.35	300	0.219	750
	20	0.7	600	0.292	1000
	10	1.166	1000	0.525	1800
	5	2.1	1800	0.525	1800
SWL10/15 QWL10/15	100	0.288	200	0.15	300
	75	0.432	300	0.25	500
	50	0.432	300	0.375	750
	35	0.864	600	0.5	1000
	20	1.44	1000	0.9	1800
	10	2.592	1800	0.9	1800
	5	2.592	1800	0.9	1800
SWL20 QWL20	200	0.15	100	0.1	200
	160	0.15	100	0.15	300
	120	0.3	200	0.15	300
	100	0.3	200	0.25	500
	75	0.45	300	0.375	750
	50	0.75	500	0.5	1000
	25	1.5	1000	0.9	1800
SWL25 QWL25	250	0.075	50	0.025	50
	200	0.15	100	0.1	200
	160	0.15	100	0.15	300
	130	0.3	200	0.15	300
	100	0.45	300	0.25	500
	75	0.45	300	0.3	600
	50	0.9	600	0.5	1000
SWL35	350	＜0.075	＜50	＜0.025	＜50
	300	0.075	50	0.050	100
	250	0.150	100	0.150	300
	200	0.300	200	0.150	300
	150	0.300	200	0.250	500
	100	0.600	400	0.375	750
	50	1.125	750	0.5
SWL50	500	＜0.08	＜50	＜0.03	＜50
	450	0.08	50	0.03	50
	400	0.16	100	0.06	100
	300	0.24	150	0.188	300
	200	0.48	300	0.25	400
	100	0.8	500	0.625	1000
SWL100	1000	＜0.08	＜50	＜0.032	＜50
	900	0.08	50	0.032	50
	800	0.159	100	0.064	100
	600	0.238	150	0.096	150
	400	0.317	200	0.192	300
	200	0.635	400	0.639	1000
SWL120	1200	0.104	50	0.035	50
	1000	0.208	100	0.069	100
	900	0.417	200	0.139	200
	800	0.625	300	0.277	400
	600	1.042	500	0.347	500
	400	1.563	750	0.521	750
	200	2.083	1000	0.694	1000

表5（SWL2.5）（QWL2.5)

蝸桿轉速

r/min

起升速度

m/min

起升力KN

型號	起升力F KN	普通速比		慢速比
型號	起升力F KN	起升速度V m/min	蝸桿轉速n r/min	起升速度V_m m/min	蝸桿轉速n_m r/min
SWL2.5 QWL2.5	25	＜0.05	＜50	＜0.0125	＜50
	20	0.3	300	0.15	600
	15	0.5	500	0.1875	750
	10	0.75	750	0.25	1000
	5	1.5	1500	0.45	1800
	2.5	1.8	1800	0.45	1800
SWL5 QWL5	50	＜0.0583	＜50	＜0.0146	＜50

2.5

N.m

1500

1.500

0.375

2.7

7.1

1.2

2.2 ,

5.7

0.89

1.7

4.3

0.67

6.9

1.10

2.9

0.45

3.5

0.54

1.4

0.22

1.7

0.27

0.71

0.11

0.7

0.11

0.28

0.05

1000

1.000

0.250

1.8

7.1

0.74

1.5

5.7

0.60

1.1

4.3

0.45

6.9

0.72

2.9

0.30

3.5

0.36

1.4

0.15

1.7

0.18

0.71

0.07

0.7

0.07

0.28

0.05

750

0.750

0.188

1.4

7.1

0.56

1.1

5.7

0.45

0.82

4.3

0.33

6.9

0.54

2.9

0.22

3.5

0.27

1.4

0.11

1.7

0.14

0.71

0.06

0.7

0.05

0.28

0.05

500

0.500

0.125

0.91

7.1

0.37

0.72

5.7

0.30

0.54

4.3

0.22

6.9

0.36

2.9

0.15

3.5

0.18

1.4

0.07

1.7

0.09

0.71

0.05

0.7

0.05

0.28

0.05

300

0.300

0.075

0.54

7.1

0.22

0.43

5.7

0.18

0.33

4.3

0.13

6.9

0.22

2.9

0.09

3.5

0.11

1.4

0.05

1.7

0.05

0.71

0.05

0.7

0.05

0.28

0.05

200

0.200

0.050

0.36

7.1

0.15

0.29

5.7

0.12

0.22

4.3

0.09

6.9

0.14

2.9

0.06

3.5

0.07

1.4

0.05

1.7

0.05

0.71

0.05

0.7

0.05

0.28

0.05

100

0.100

0.025

0.18

7.1

0.07

0.14

5.7

0.06

0.11

4.3

0.05

6.9

0.07

2.9

0.05

3.5

0.05

1.4

0.05

1.7

0.05

0.71

0.05

0.7

0.05

0.28

0.05

0.050

0.013

0.09

7.1

0.05

0.07

5.7

0.05

4.3

0.05

6.9

0.05

2.9

0.05

3.5

0.05

1.4

0.05

1.7

0.05

0.71

0.05

0.7

0.05

0.28

0.05

表6（SWL5）(QWL5)

蝸桿轉速 n r/min	起升速度 v m/min		起升力KN
			50				40				30				20				10				5				2.5
			P		M		P		M		P		M		P		M		P		M		P		M		P		M
	P	M	N.m	kW	N.m	kW	N.m	kW	N.m	kW	N.m	kW	N.m	kW	N.m	kW	N.m	kW	N.m	kW	N.m	kW	N.m	kW	N.m	kW	N.m	kW	N.m	kW
1500	1.750	0.438	44.2	6.9	19.3	3.0	35.4	5.6	15.5	2.4	26.5	4.2	11.6	1.8	17.7	2.8	7.7	1.2	8.8	1.4	3.9	0.6	4.4	0.7	1.9	0.3	2.2	0.3	1.0	0.2
1000	1.167	0.292	44.2	4.6	19.3	2.0	35.4	3.7	15.5	1.6	26.5	2.8	11.6	1.2	17.7	1.9	7.7	0.8	8.8	0.9	3.9	0.4	4.4	0.5	1.9	0.2	2.2	0.2	1.0	0.1
750	0.875	0.219	44.2	3.5	19.3	1.5	35.4	2.8	15.5	1.2	26.5	2.1	11.6	0.9	17.7	1.4	7.7	0.6	8.8	0.7	3.9	0.3	4.4	0.3	1.9	0.2	2.2	0.2	1.0	0.1
500	0.583	0.146	44.2	2.3	19.3	1.0	35.4	1.9	15.5	0.8	26.5	1.4	11.6	0.6	17.7	0.9	7.7	0.4	8.8	0.5	3.9	0.2	4.4	0.2	1.9	0.1	2.2	0.1	1.0	0.1
300	0.350	0.088	44.2	1.4	19.3	0.6	35.4	1.1	15.5	0.5	26.5	0.8	11.6	0.4	17.7	0.6	7.7	0.2	8.8	0.3	3.9	0.1	4.4	0.1	1.9	0.1	2.2	0.1	1.0	0.1
200	0.233	0.058	44.2	0.9	19.3	0.4	35.4	0.7	15.5	0.3	26.5	0.6	11.6	0.2	17.7	0.4	7.7	0.2	8.8	0.2	3.9	0.1	4.4	0.1	1.9	0.1	2.2	0.1	1.0	0.1
100	0.117	0.029	44.2	0.5	19.3	0.2	35.4	0.4	15.5	0.2	26.5	0.3	11.6	0.1	17.7	0.2	7.7	0.1	8.8	0.1	3.9	0.1	4.4	0.1	1.9	0.1	2.2	0.1	1.0	0.1
50	0.058	0.015	44.2	0.2	19.3	0.1	35.4	0.2	15.5	0.1	26.5	0.1	11.6	0.1	17.7	0.1	7.7	0.1	8.8	0.1	3.9	0.1	4.4	0.1	1.9	0.1	2.2	0.1	1.0	0.1

表7（SWL10/15）(QWL10/15)

蝸桿轉速 n r/min	起升速度 v m/min		起升力KN
			100				80				60				40				20				10				5
			P		M		P		M		P		M		P		M		P		M		P		M		P		M
	P	M	N.m	kW	N.m	kW	N.m	kW	N.m	kW	N.m	kW	N.m	kW	N.m	kW	N.m	kW	N.m	kW	N.m	kW	N.m	kW	N.m	kW	N.m	kW	N.m	kW
1500	2.348	0.750	108	17	53	8.3	87	14	43	6.7	65	11	32	5.0	44	6.8	22	3.3	22	3.4	11	1.7	11	1.7	5.3	0.8	5.4	0.9	2.7	0.4
1000	1.565	0.500	108	12	53	5.6	87	9.1	43	4.4	65	6.8	32	3.3	44	4.5	22	2.2	22	2.3	11	1.1	11	1.1	5.3	0.6	5.4	0.6	2.7	0.3
750	1.174	0.375	108	8.5	53	4.2	87	6.8	43	3.3	65	5.1	32	2.5	44	3.4	22	1.7	22	1.7	11	0.8	11	0.9	5.3	0.4	5.4	0.4	2.7	0.2
500	0.783	0.250	108	5.7	53	2.8	87	4.5	43	2.2	65	3.4	32	1.7	44	2.3	22	1.1	22	1.1	11	0.6	11	0.6	5.3	0.3	5.4	0.3	2.7	0.1
300	0.470	0.150	108	3.4	53	1.7	87	2.7	43	1.3	65	2.0	32	1.0	44	1.4	22	0.7	22	0.7	11	0.6	11	0.3	5.3	0.2	5.4	0.2	2.7
200	0.313	0.100	108	2.3	53	1.1	87	1.8	43	0.9	65	1.4	32	0.7	44	0.9	22	0.4	22	0.5	11	0.2	11	0.2	5.3	0.1	5.4	0.1	2.7	0.1
100	0.157	0.050	108	1.1	53	0.6	87	0.9	43	0.4	65	0.7	32	0.3	44	0.5	22	0.2	22	0.2	11	0.1	11	0.1	5.3	0.1	5.4	0.1	2.7	0.1
50	0.078	0.025	108	0.6	53	0.3	87	0.5	43	0.2	65	0.3	32	0.2	44	0.2	22	0.1	22	0.1	11	0.1	11	0.1	5.3	0.1	5.4	0.1	2.7	0.1

表8（SWL20）(QWL20)

蝸桿轉速 n r/min	起升速度 v m/min		起升力KN
			200				160				120				100				75				50				25
			P		M		P		M		P		M		P		M		P		M		P		M		P		M
	P	M	N.m	kW	N.m	kW	N.m	kW	N.m	kW	N.m	kW	N.m	kW	N.m	kW	N.m	kW	N.m	kW	N.m	kW	N.m	kW	N.m	kW	N.m	kW	N.m	kW
1500	2.250	0.750	228	36	123	20	182	29	98	16	137	22	74	12	114	18	62	9.6	86	14	46	7.2	57	8.9	31	4.8	29	4.5	16	2.4
1000	1.500	0.500	228	24	123	13	182	19	98	11	137	15	74	7.7	114	12	62	6.4	86	8.9	46	4.8	57	6.0	31	3.2	29	3.0	16	1.6
750	1.125	0.375	228	18	123	9.6	182	15	98	7.7	137	11	74	5.8	114	8.9	62	4.8	86	6.7	46	3.6	57	4.5	31	2.4	29	2.2	16	1.2
500	0.750	0.250	228	12	123	6.4	182	9.5	98	5.1	137	7.1	74	3.8	114	6.0	62	3.2	86	4.5	46	2.4	57	3.0	31	1.6	29	1.5	16	0.8
300	0.450	0.150	228	7.1	123	3.8	182	5.7	98	3.1	137	4.3	74	2.3	114	3.6	62	1.9	86	2.7	46	1.4	57	1.8	31	1.0	29	0.9	16	0.5
200	0.300	0.100	228	4.8	123	2.6	182	3.8	98	2.1	137	2.9	74	1.5	114	2.4	62	1.3	86	1.8	46	1.0	57	1.2	31	0.6	29	0.6	16	0.3
100	0.150	0.050	228	2.4	123	1.3	182	1.9	98	1.0	137	1.4	74	0.8	114	1.2	62	0.6	86	0.9	46	0.5	57	0.6	31	0.3	29	0.3	16	0.2
50	0.075	0.025	228	1.2	123	0.6	182	1.0	98	0.5	137	0.7	74	0.4	114	0.6	62	0.3	86	0.4	46	0.2	57	0.3	31	0.2	29	0.1	16	0.1

表9（SWL25）(QWL25)

蝸桿轉速 n r/min	起升速度 v m/min		起升力KN
			250				200				160				120				100				75				50
			P		M		P		M		P		M		P		M		P		M		P		M	P		M
	P	M	N.m	kW	N.m	kW	N.m	kW	N.m	kW	N.m	kW	N.m	kW	N.m	kW	N.m	kW	N.m	kW	N.m	kW	N.m	kW	N.m	kW	N.m	kW	N.m	kW
1000	1.500	0.500	314	33	181	19	252	27	145	16	201	22	116	13	151	16	87	9.1	126	14	73	7.6	95	9.9	55	5.7	63	6.6	37	3.8
750	1.125	0.375	314	25	181	15	252	20	145	12	201	16	116	9.1	151	12	87	6.8	126	9.9	73	5.7	95	7.4	55	4.3	63	4.9	37	2.8
500	0.750	0.250	314	17	181	9.5	252	14	145	7.6	201	11	116	6.1	151	7.9	87	4.5	126	6.6	73	3.8	95	4.9	55	2.8	63	3.3	37	1.9
400	0.600	0.200	314	14	181	7.6	252	11	145	6.1	201	8.4	116	4.8	151	6.3	87	3.6	126	5.3	73	3.0	95	3.9	55	2.3	63	2.6	37	1.5
300	0.450	0.150	314	9.9	181	5.7	252	7.9	145	4.5	201	6.3	116	3.6	151	4.7	87	2.7	126	3.9	73	2.3	95	3.0	55	1.1
200	0.300	0.100	314	6.6	181	3.8	252	5.3	145	3.0	201	4.2	116	2.4	151	3.2	87	1.8	126	2.6	73	1.5	95	2.0	55	1.1	63	1.3	37	0.8
100	0.150	0.050	314	3.3	181	1.9	252	2.6	145	1.5	201	2.1	116	1.2	151	1.6	87	0.9	126	1.3	73	0.8	95	1.0	55	0.6	63	0.7	37	0.4
50	0.075	0.025	314	1.6	181	0.9	252	1.3	145	0.8	201	1.1	116	0.6	151	0.8	87	0.5	126	0.7	73	0.4	95	0.5	55	0.3	63	0.3	37	0.2

表10（SWL35）

蝸桿轉速 n r/min	起升速度 v m/min		起升力KN
			350				300				250				200				150				100				50
			P		M		P		M		P		M		P		M		P		M		P		M		P		M
	P	M	N.m	kW	N.m	kW	N.m	kW	N.m	kW	N.m	kW	N.m	kW	N.m	kW	N.m	kW	N.m	kW	N.m	kW	N.m	kW	N.m	kW	N.m	kW	N.m	kW
1000	1.500	0.500	464	49	253	27	398	42	217	23	332	35	181	19	266	28	145	16	199	21	109	12	133	14	73	7.6	67	6.9	36	3.8
750	1.125	0.375	464	37	253	20	398	32	217	17	332	26	181	15	266	21	145	12	199	16	109	8.5	133	11	73	5.7	67	5.2	36	2.8
500	0.750	0.250	464	25	253	14	398	21	217	12	332	18	181	9.5	266	14	145	7.6	199	11	109	5.7	133	6.9	73	3.8	67	3.5	36	1.9
400	0.600	0.200	464	20	253	11	398	17	217	9.1	332	14	181	7.6	266	12	145	6.1	199	8.3	109	4.5	133	5.6	73	3.0	67	2.8	36	1.5
300	0.450	0.150	464	15	253	8.0	398	13	217	6.8	332	11	181	5.7	266	8.3	145	4.5	199	6.3	109	3.4	133	4.2	73	2.3	67	2.1	36	1.1
200	0.300	0.100	464	9.8	253	5.3	398	8.4	217	4.5	332	7.0	181	3.8	266	5.6	145	3.0	199	4.2	109	2.3	133	2.8	73	1.5	67	1.4	36	0.8
100	0.150	0.050	464	4.9	253	2.7	398	4.2	217	2.3	332	3.5	181	1.9	266	2.8	145	1.5	199	2.1	109	1.1	133	1.4	73	0.8	67	0.7	36	0.4
50	0.075	0.025	464	2.5	253	1.3	398	2.1	217	1.1	332	1.8	181	0.9	266	1.4	145	0.8	199	1.0	109	0.6	133	0.7	73	0.4	67	0.3	36	0.3

表11（SWL50）

蝸桿轉速 n r/min	起升速度 v m/min		起升力KN
			500				450				400				350				300				200				100
			P		M		P		M		P		M		P		M		P		M		P		M		P		M
	P	M	N.m	kW	N.m	kW	N.m	kW	N.m	kW	N.m	kW	N.m	kW	N.m	kW	N.m	kW	N.m	kW	N.m	kW	N.m	kW	N.m	kW	N.m	kW	N.m	kW
1000	1.6	0.625	848	88	448	47	764	80	401	42	679	71.1	353	37	594	62.2	316	33.1	509	53.3	271	28.4	339	35.5	180	18.9	169	17.7	90	9.4
750	1.2	0.469	848	67	448	35.5	764	60	401	31	679	53.3	353	28.4	594	46.5	316	24.8	509	39.9	271	21.3	339	26.7	180	14.2	169	13.4	90	7.1
500	0.8	0.313	848	44	448	23.7	764	40	401	21	679	35.5	353	18.9	594	31	316	16.6	509	26.2	271	14.2	339	17.7	180	9.5	169	8.9	90	4.7
400	0.64	0.25	848	35	448	18.9	764	32	401	17	679	28.4	353	15.2	594	24.8	316	13.3	509	21.3	271	11.4	339	14.2	180	7.6	169	7.1	90	3.8
300	0.48	0.188	848	26	448	14.2	764	24	401	12.8	679	21.3	353	11.4	594	18.6	316	9.9	509	16	271	8.5	339	10.7	180	5.7	169	5.3	90	2.9
200	0.32	0.125	848	18	448	9.5	764	16	401	8.5	679	14.2	353	7.5	594	12.4	316	6.6	509	10.6	271	5.7	339	7.1	180	3.7	169	3.5	90	1.8
100	0.16	0.06	848	8.9	448	4.5	764	8	401	4	679	7.1	353	3.6	594	6.2	316	3.2	509	5.3	271	2.8	339	3.5	180	1.8	169	1.7	90	0.9
50	0.08	0.03	848	4.4	448	2.2	764	4	401	2	679	3.5	353	1.8	594	3.1	316	1.6	509	2.6	271	1.3	339	1.7	180	0.9	169	0.8	90	0.45

表12（SWL100）

蝸桿轉速 n r/min	起升速度 v m/min		起升力KN
			1000				900				800				700				600				400				200
			P		M		P		M		P		M		P		M		P		M		P		M		P		M
	P	M	N.m	kW	N.m	kW	N.m	kW	N.m	kW	N.m	kW	N.m	kW	N.m	kW	N.m	kW	N.m	kW	N.m	kW	N.m	kW	N.m	kW	N.m	kW	N.m	kW
1000	1.586	0.639	1938	203	1012	106	1747	183	915	96	1554	162	813	85	1359	142	711	74	1165	122	611	64	776	81	406	42.6	388	40.6	203	21.3
750	1.189	0.479	1938	152	1012	80	1747	137	915	72	1554	122	813	64	1359	106	711	55	1165	91	611	48	776	61	406	32	388	30.5	203	16
500	0.793	0.319	1938	102	1012	53	1747	91	915	48	1554	81	813	42	1359	71	711	37	1165	61	611	32	776	41	406	21	388	21	203	10.5
400	0.635	0.255	1938	81.4	1012	42.5	1747	73	915	38	1554	65	813	34	1359	56	711	29	1165	48	611	25.5	776	32	406	17	388	16	203	8.5
300	0.476	0.192	1938	61	1012	32	1747	55	915	28.8	1554	49	813	25	1359	42	711	22	1165	36	611	19.2	776	24	406	12.7	388	12	203	6.3
200	0.317	0.128	1938	40.6	1012	21	1747	36	915	19.2	1554	32.5	813	17	1359	28	711	15	1165	24	611	12.8	776	16	406	8.5	388	8	203	4.2
100	0.159	0.064	1938	20.3	1012	10.6	1747	18.3	915	9.6	1554	16	813	8.5	1359	14	711	7.5	1165	12	611	6.4	776	8	406	4.3	388	4	203	2.1
50	0.080	0.032	1938	102	1012	5.3	1747	9.1	915	4.8	1554	8	813	4.2	1359	7	711	3.8	1165	6	611	3.2	776	4	406	2.1	388	2	203	1.05

表13（SWL120）

蝸桿轉速 n r/min	起升速度 v m/min		起升力KN
			1200				1000				900				800				600				400				200
			P		M		P		M		P		M		P		M		P		M		P		M		P		M
	P	M	N.m	kW	N.m	kW	N.m	kW	N.m	kW	N.m	kW	N.m	kW	N.m	kW	N.m	kW	N.m	kW	N.m	kW	N.m	kW	N.m	kW	N.m	kW	N.m	kW
1000	2.083	0.6, 94	3315	347	1656	173	2762	289	1380	144	2486	260	1242	130	2206	231	1104	115	1657	173	828	86.5	1103	115	552	57.5	551	57.5	276
750	1.563	0.521	3315	260	1656	130	2762	217	1380	108	2486	195	1242	97	2206	173	1104	86	1657	130	828	65	1103	86	552	43	551	43	276	21.5
500	1.042	0.347	3315	173	1656	87	2762	144	1380	72	2486	130	1242	65	2206	115	1104	57	1657	86	828	43.5	1103	57	552	28.5	551	28.5	276	14.2
400	0.833	0.277	3315	138	1656	69	2762	115	1380	57	2486	104	1242	51	2206	92	1104	46	1657	69	828	34.5	1103	46	552	23	551	23	276
300	0.625	0.208	3315	104	1656	52	2762	86	1380	43	2486	78	1242	39	2206	69	1104	35	1657	52	828	26	1103	34.5	552	17.5	551	17.5	276	8.7
200	0.417	0.139	3315	69	1656	34	2762	58	1380	28	2486	52	1242	26	2206	46	1104	23	1657	34.5	828	17	1103	23	552	11.5	551	11.5	276	5.7
100	0.208	0.069	3315	34	1656	17	2762	29	1380	14	2486	26	1242	13	2206	23	1104	11.5	1657	17	828	8.5	1103	11.5	552	5.7	551	5.7	276	2.8
50	0.104	0.035	3315	17	1656	8.5	2762	14.5	1380	7	2486	13	1242	6.5	2206	11.5	1104	5.7	1657	8.5	828	4.2	1103	5.7	552	2.8	551	2.8	276	1.4

七、蝸桿副采用稀油潤滑時的總效率η（僅用于2型）見表14

表14

蝸桿轉速 r/min	型號SWL、QWL
蝸桿轉速 r/min	2.5	2.5M	5	5M	10/15	10M/15M	20	20M	25	25M	35	35M
1500	0.283	0.214	0.257	0.188	0.290	0.236	0.273	0.275	0.262	0.210	0.248	0.204
1000	0.279	0.206	0.252	0.180	0.285	0.227	0.268	0.217	0.257	0.200	0.243	0.195
750	0.276	0.201	0.249	0.175	0.282	0.222	0.266	0.212	0.253	0.194	0.240	0.189
500	0.272	0.194	0.245	0.168	0.277	0.215	0.262	0.205	0.249	0.187	0.236	0.183
300	0.267	0.187	0.241	0.161	0.272	0.207	0.257	0.198	0.243	0.179	0.231	0.175
100	0.257	0.172	0.231	0.146	0.261	0.191	0.247	0.183	0.233	0.164	0.222	0.160
50	0.251	0.164	0.225	0.138	0.255	0.183	0.242	0.175	0.226	0.155	0.216	0.152

八、蝸桿軸伸的許用徑向力

8.1 蝸桿軸伸上，由于安裝齒輪、鏈輪或帶輪所產生的徑向力Fr，其最大許用力與起升力和型號有關。

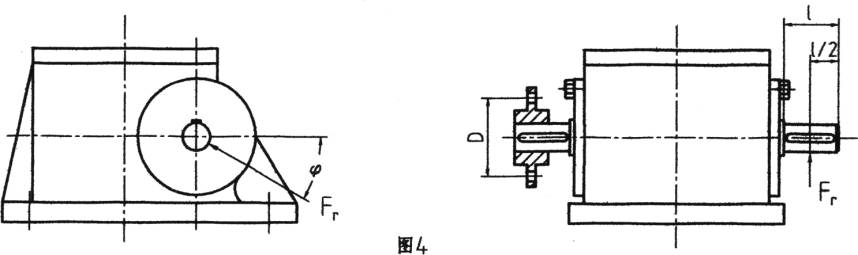

在1/2處所許用的最大徑向力和扭矩見圖4和表15。

表15

型號	Frmax N	Mtmax N.m
SWL2.5/2.5M	350	18
SWL5/5M	750	44.2
SWL10/10M/15/15M	1000	108
SWL20/20M	1300	182
SWL25/25M	2000	314
SWL35/35M	2300	398
注：表中參數是按φ≈30°或330°的計算。

8.2 齒輪或帶輪的最小直徑：

_Dmin=19100×

₌

式中： Dmin 齒輪或帶輪的最小直徑，m

P 驅動功率，KW；

Frmax 最大徑向力，N；

n 蝸桿轉速，r/min；

Mt 驅動扭矩，N.m。

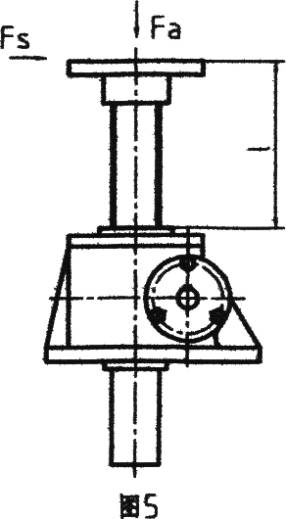

九、螺桿許用側向力Fs 和軸向力Fa與行程的關系見圖5～11

圖標12-18

十一、升降機的額定輸入功率

表16 (kW)

型號	輸入轉速r/min	普通速比	慢速比
SWL2.5 QWL2.5	1500	1.45	0.45
	1000	1.01	0.32
	750	0.98	0.24
	500	0.82	0.19
SWL5 QWL5	1500	2.59	0.84
	1000	1.92	0.70
	750	1.77	0.58
	500	1.45	0.43
SWL10/15 QWL10/15	1500	3.47	1.31
	1000	2.68	1.06
	750	2.15	0.93
	500	1.89	0.64
SWL20 QWL20	1500	4.02	1.65
	1000	2.94	1.39
	750	2.46	1.15
	500	2.31	0.77
SWL25 QWL25	1500	6.38	2.26
	1000	4.42	1.87
	750	3.4	1.51
	500	2.67	1.22
SWL35	1500	13.06	6.36
	1000	11.89	5.28
	750	9.9	4.2
	500	6.56	3.13
SWL50	1000	11.74	6.29
	750	10.62	4.78
	500	8.25	3.63
	300	5.92	2.65
SWL100	1000	23.5	11.78
	750	21.1	9.44
	500	15.7	6.88
	300	10.9	4.94
SWL120	1000	56.41	28.2
	750	53.9	22.2
	500	39.8	16.44
	300	26.7	11.4

* 表中功率值為載荷平穩無沖擊、環境溫度20℃、浸油潤滑狀態下的功率值。

日本喷奶水中文字幕视频,日本永久免费Aⅴ在线观看,久久天天躁日日躁狠狠综合,色约约app下载
