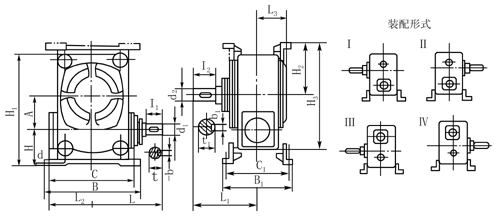

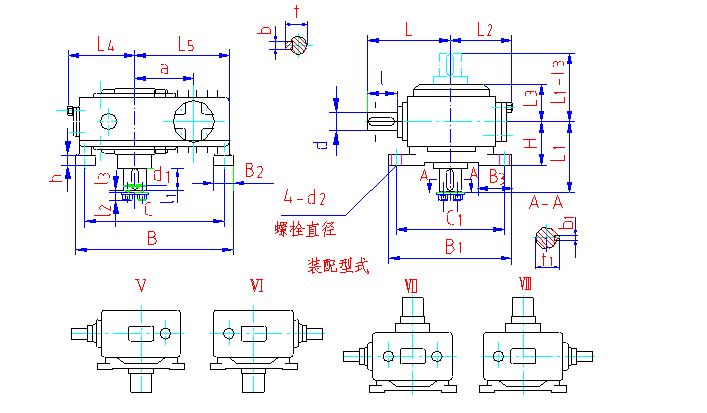

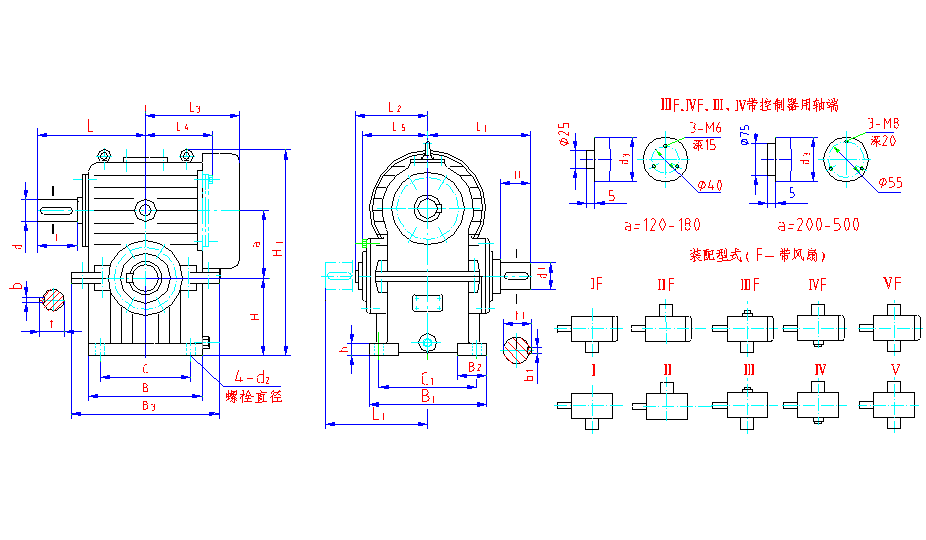

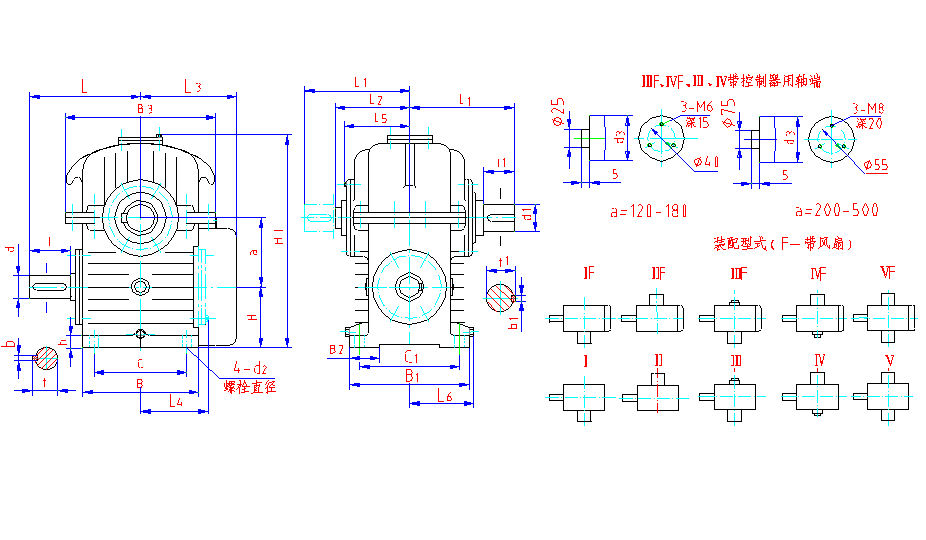

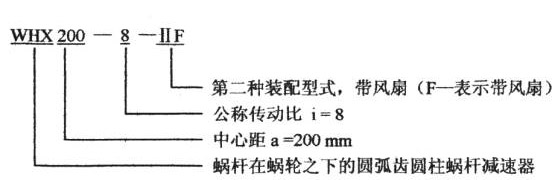

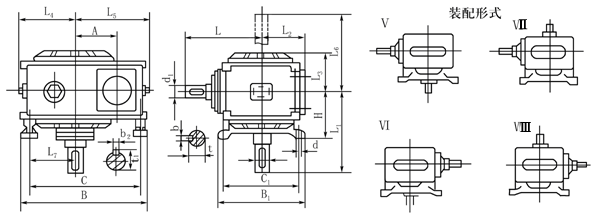

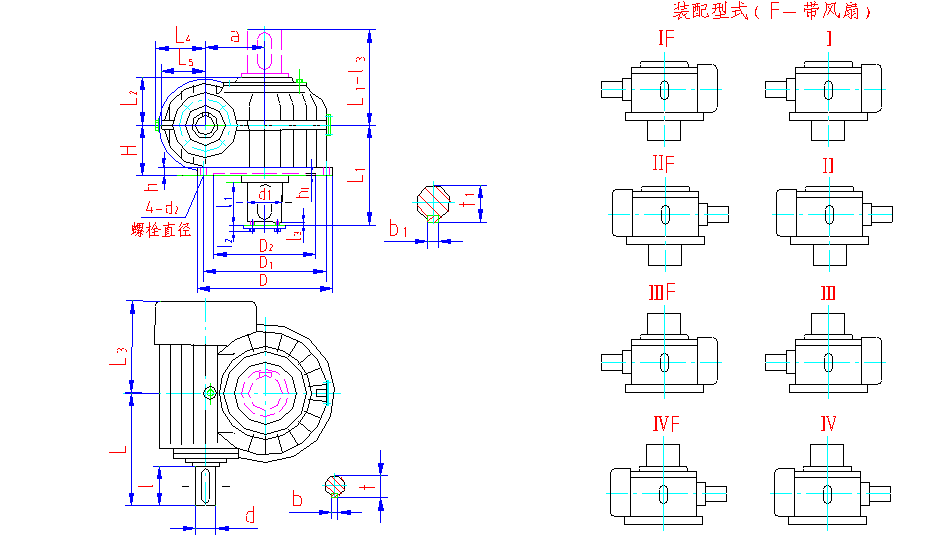

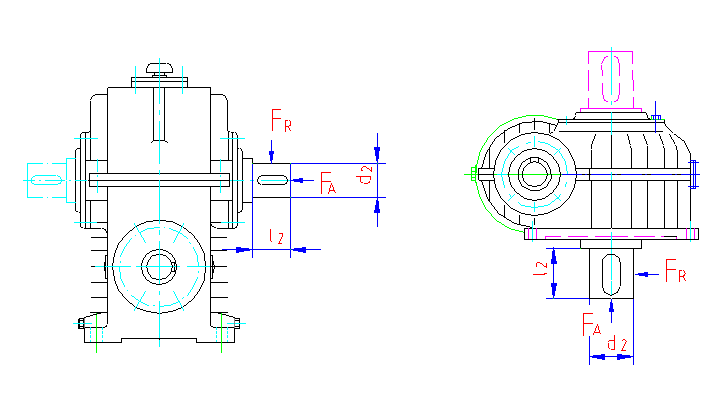

特點:       本系列減速機符合部頒標準JB2318—79，圓弧圓柱蝸桿傳動，也稱為曲紋面圓柱蝸桿傳動，齒形為凸凹面共軛的型式，其中蝸桿為凹面，蝸輪為凸面，蝸桿齒廓為圓弧形，代號為ZC蝸桿。 本產品具有承載能力大，傳動效率高，輸出扭矩大，工作平穩，壽命長，體積小等特點，廣泛應用于冶金、礦山、起重、化工、建筑等行業，其工作環境為—40℃～+40℃。輸入軸轉數不大于1500轉/分，高速軸可正反運轉。 ·產品描述       圓弧齒圓柱蝸柱減速器，符合部頒標準JB2318－79，達到標準化、系列化的要求。采用齒廓截面為圓弧形的圓柱蝸桿，蝸輪齒形與蝸桿相共軛的圓弧，它適用于冶金、起重、礦山、運輸、化工、建筑等各種機械設備的減速傳動。本系列減速器輸入功率范圍在0.4-163KW之間；輸出扭矩在108-25480N．m之間，輸入軸轉數一般不大于1500轉／分；高速軸可正反兩向運轉；工作環境溫度為-40°C-45°C；當工作環境溫度低于0°C時，起動前潤滑油必須加溫到0以上。 型號、型式、尺寸 1、減速器的型號，包括減速器的系列號、中心距、傳動比及裝配型式。 減速器型號中的“W、H、T、X、S、C”分別為“蝸、弧、通、下、上、側”的漢語拼音字頭，組合為： WHT－蝸桿可以在蝸輪之下、之上、之側的通用型圓弧齒圓柱蝸桿減速器； WHX－蝸桿在蝸輪之下的圓弧齒圓柱蝸桿減速器； WHS－蝸桿在蝸輪之上的圓弧齒圓柱蝸桿減速器； WHC－蝸桿在蝸輪之側的圓弧齒圓柱蝸桿減速器。 2、減速器的規格 中心距－用實際數字表示，單位為厘米； 傳動比－用公稱傳動比表示； 裝配型式－用羅馬數字Ⅰ、Ⅱ、Ⅲ......表示，帶風扇的在其后加“F”字母表示。 3、減速器的公稱傳動比及傳動比代號 傳動比 代號 公稱 傳動比 型號 WHT WHX          WHS            WHC 輸入轉速 r/min 中心距 80 100 120 125 150 160 180 200 210 250 280 300 320 360 400 420 450 500 1 8 1500 2.5 4.5 7.8 10.1 14.4 19.9 22.5 29.8 34.1 46.1 54.4 84.7 70.4 87.1 110 185.2 — — 1000 2.1 3.9 5.7 8.0 10.6 16.1 16.5 24.7 24.8 47.1 50.5 61.8 64.4 80.5 103 134.5 128 163 750 1.9 3.5 4.6 6.6 8.1 13.4 12.9 20.8 19.5 35.6 44.3 50.1 57.9 73.8 94.6 105.6 119 154 500 1.5 2.9 3.3 5.0 6.6 10.3 9.2 16.1 13.9 27.8 35.1 35.3 45.3 59.6 77.7 73.1 101 133 2 10 1500 2.0 3.8 6.9 9.4 13.2 16.4 20.5 26.7 32.0 39.7 48.2 77.3 59.8 76.2 97.3 165.4 — — 1000 1.7 3.3 4.9 7.4 9.4 13.2 14.6 22.4 22.5 34.1 41.6 54.5 53.8 68.8 88.6 116.4 111 146 750 1.5 2.9 3.9 6.1 7.5 11.1 11.5 19.1 17.8 29.3 36.3 44.1 47.6 61.2 79.1 91.3 98.5 131 500 1.3 2.4 2.8 4.7 5.4 8.5 8.5 14.7 12.6 23.1 28.8 31.1 37.7 49.2 64.8 63.7 82.5 111 3 12.5 1500 1.6 2.8 5.7 8.1 10.2 14.9 16.7 20.0 25.7 32.9 43.1 60.4 61.6 73.2 89.3 136.9 — — 1000 1.4 2.4 4.2 6.3 7.4 11.9 12.3 16.2 18.6 27.6 37.5 43.3 53.5 65.8 80.5 97.0 105 127 750 1.2 2.1 3.4 5.2 6.1 10.0 9.7 13.5 14.7 23.4 32.7 34.9 46.5 58.8 71.8 75.6 95.3 116 500 1.0 1.7 1.3 3.9 4..3 7.6 7.1 10.4 10.7 18.2 25.6 24.2 36.1 47.0 57.4 52.0 78.2 96.8 4 16 1500 1.6 3.0 4.7 6.5 8.8 12.8 14.2 19.2 21.8 29.9 35.6 54.3 46.0 62.7 71.9 123.3 — — 1000 1.3 2.7 3.5 5.1 6.7 10.3 10.4 15.8 15.7 26.3 32.1 39.7 41.0 52.0 66.5 87.2 83.4 106 750 1.2 2.3 2..8 4.3 5.5 8.6 8.3 13.4 12.5 22.7 27.9 31.6 36.5 47.1 60.8 68.7 76.7 99.6 500 1.0 1.9 2.1 3.3 4.0 6.6 6.1 10.3 9.0 17.7 22.3 22.6 28.7 37.4 49.0 70.6 63.3 84.2 5 20 1500 1.3 2.2 4.0 6.0 7.1 10.3 12.6 15.5 18.4 25.0 33.1 44.8 41.3 49.1 69.4 103.0 — — 1000 1.1 1.9 3.0 4.8 5.2 8.1 10.3 12.5 13.3 21.3 29.1 32.5 37.2 44.2 61.9 73.9 64.9 81.2 750 1.0 1.6 2.4 3.9 4.2 6.7 7.3 10.5 10.5 18.1 25.3 25.6 31.3 38.6 55.5 57.2 58.0 73.2 500 0.8 1.3 1.8 3.0 3.1 5.2 5.3 8.1 7.7 14.1 19.9 18.6 24.5 30.4 44.2 39.6 46.2 59.7 6 25 1500 1.0 1.9 3.4 4.6 5.9 8.4 10.1 14.3 16.1 20.8 24.7 35.0 34.8 43.4 50.9 87.4 — — 1000 0.8 1.7 2.5 3.6 4.4 6.5 7.4 11.5 11.7 16.8 20.4 25.6 29.5 38.3 45.6 61.0 63.1 71.4 750 0.7 1.4 2.1 2.9 3.5 5.4 5.9 9.6 9.2 14.1 17.2 20.5 25.1 32.8 39.9 47.6 56.1 63.6 500 0.6 1.2 1.5 2.2 2.5 4.2 4.3 7.4 6.6 10.9 13.5 14.8 19.5 25.8 31.4 32.8 44.7 50.5 7 31.5 1500 1.2 2.1 2.8 4.4 5.4 8.6 8.2 12.8 12.6 19.8 23.2 34.9 30.2 37.1 46.9 73.4 — — 1000 1.0 1.8 2.0 3.5 3.9 6.9 6.1 10.5 9.2 17.4 21.2 25.6 26.6 33.9 43.3 51.9 54.4 68.5 750 0.9 1.6 1.7 2.9 3.2 5.8 4.9 8.9 7.4 15.1 18.3 20.1 23.9 30.7 39.5 40.7 50.0 64.5 500 0.7 1.4 1.2 2.3 2.4 4.5 3.5 7.0 5.4 11.8 14.6 14.6 18.9 24.5 32.0 27.7 41.1 54.6 8 40 1500 0.9 1.5 2.4 4.1 4.1 6.9 7.3 10.5 10.6 16.8 22.0 25.8 27.3 32.4 45.5 64.1 — — 1000 0.8 1.3 1.8 3.2 3.1 5.5 5.4 8.4 7.9 14.2 19.4 18.8 24 28.9 40.8 44.7 42.2 52.8 750 0.7 1.2 1.5 2.7 2.5 4.6 4.4 7.1 6.2 12.0 16.7 15.4 20.7 25.4 36.2 35.7 37.8 47.8 500 0.6 1.0 1.1 2.1 1.8 3.6 3.2 5.5 4.7 9.5 13.2 10.8 16.3 20.3 29.0 25.1 30.3 39.0 9 50 1500 0.7 1.3 2.0 3.1 1.8 5.7 5.9 9.8 9.0 14.0 16.5 20.8 23.2 28.8 33.7 49.7 — — 1000 0.6 1.2 1.4 2.5 3.5 4.5 4.3 7.8 6.7 11.4 13.8 15.0 19.5 25.3 30.0 35.5 41.7 47.0 750 0.5 1.0 1.2 2.0 2.3 3.7 3.5 6.7 5.4 9.5 11.7 12.3 16.8 21.8 26.3 28.1 37.4 41.8 500 0.4 0.8 0.9 1.6 1.5 2.9 2.6 5.2 4.0 7.5 9.1 8.7 13.1 17.2 21.1 19.7 29.8 38.3 4、標記示例   　       5 減速器的外形尺寸   5.1圓弧齒圓柱蝸桿減速器 WHT型I—IV式 圖7 WHT型Ⅴ-Ⅷ式 安裝尺寸     表7                                                                               單位：mm 尺寸 型號  a B B1 B2 B3 C C1 H H1 H2 H3 h L WHX65WHS65 65 145 145 27.5 110 120 65 218 95 225 15 137 WHT80 80 240 182 50 34 210 148 88 279 122 279 14 180 WHT100 100 292 238 68.5 42 250 196 105 338 135 334.5 18 217 尺寸 型號 L1 L2 L3 l l1 d (k5) d1 (k6) d2 b b1 t t1 重量 （㎏） WHX65WHS65 125 90 70 35 40 18 25 12 5 8 20 28 16~18 WHT80 166 111 71 50 53 25 35 12 8 10 28 39.2 25 WHT100 200 133.5 93 70 78 30 45 15 8 14 32.5 48.2 41~43 注：1. WHX65、WHS65型號選用時，裝配型式Ⅰ、Ⅱ為WHX65型號，Ⅲ、Ⅳ為WHS65型號； 2. 圖7中示意圖裝配型式為Ⅰ型。 3.表中三種規格皆為草標。 圖表8              單位：mm 尺寸 型號  a B B1 B2 B3 C C1 H h L L1 L2 L3 L4 WHC 65 65 265 145 55 — 230 110 80 15 137 127 92 70 85 WHT80 80 244 240 34 38 210 210 105 20 180 168 110 71 110 WHT100 100 317 290 45 80 268 250 118 24 217 202 133.5 95 128 　 尺寸 型號 L5 l l1 l2 l3 d (m5) d1 (m6) d2 b b1 t t1 重量 （㎏） WHC 65 152 35 40 8 2 18 25 M10 5 8 20 28 17 WHT80 152 50 53 10 2 25 35 M10 8 10 28 39.2 25 WHT100 190 70 78 10 2 30 45 M14 8 14 32.5 48.2 40~43 注：1.圖8中示意圖裝配型式為Ⅴ型。     2.表中三種規格皆為草標。 5.2 圓弧齒圓柱蝸桿減速器 5.2.2 WHX120～500的外形尺寸見圖9、表9。                                                                              圖9                               表9                                              單位：㎜ 尺寸 型號 a B B1 B2 B3 C C1 H H1 h L L1 L2 L3 L4 L5 L6  l ll d (m6) d1 （m6） d2 d3 b b1 t t1 重  量 （㎏） WHX120 120 275 260 70 330 215 220 120 390 25 245 255 145 218 161.5 134 152 70 108 35 55 M14 60 10 16 37.8 58.5 95~100 WHX125 125 270 270 70 330 210 230 125 400 30 235 235 145 225 159 134 157 58 82 35 55 M16 60 10 16 37.8 58.5 93~103 WHX150 150 320 300 80 385 250 250 150 480 30 294 272 165 260 191.5 151.5 167 90 108 40 65 M18 75 12 18 42.8 68.9   WHX160 160 330 310 80 400 250 260 160 505 35 290 290 165 265 189 154 177 82 105 40 65 M20 75 12 18 42.8 68.9 140~157 WHX180 180 385 335 90 470 305 285 180 574 35 375 295 180 314 233 169 185 70 102 45 70 M18 75 14 20 , 49 77.4 210~230 WHX200 200 430 360 95 520 330 310 200 628 40 360 345 195 365 266 184 202 82 130 50 80 M20 85 16 24 53.5 85 290~316 WHX210 210 440 385 95 525 350 325 200 651.5 40 390 375 200 370 275 191 214.5 110 168 50 80 M22 85 16 24 53.5 85 280~320 WHX250 250 510 420 105 600 410 360 220 748.5 45 450 395 220 430 314 211 235 130 168 60 90 M22 95 18 24 63.9 95 400~440 WHX280 280 610 470 110 700 480 400 250 838 50 485 430 245 485 367 233 260 105 165 60 100 M24 110 18 28 63.9 105.7 535~600 WHX300 300 630 480 115 740 510 410 260 900.5 50 540 465 250 520 385 236 265 140 208 70 100 M28 110 20 28 74.2 105.7 604~693 WHX320 320 680 520 120 780 550 440 280 953 50 525 455 265 525 402 256 285 105 165 70 110 M30 120 20 32 74.2 116.5 725~810 WHX360 360 740 530 125 850 620 460 300 1060 55 630 500 270 565 440 265 290 170 208 80 120 M28 130 24 32 85 126.5 850~915 WHX400 400 820 610 135 920 660 520 320 1155 60 630 525 300 605 478 291 331 130 200 80 130 M30 140 24 36 85 137.2 1320~1470 WHX420 420 850 585 140 960 720 515 340 1215 60 685 550 300 665 516 295 313 170 238 90 140 M28 150 24 36 95 147.2 1350~1500 WHX450 450 910 670 150 1030 730 570 355 1295 65 680 560 325 670 528 319 363 130 200 80 150 M36 160 24 40 85 158.5 1670~1860 WHX500 500 1000 730 165 1120 810 620 400 1435 75 730 625 355 725 575 348 393 130 240 90 170 M36 180 24 40 95 178.5 2160~2410  注：表中WHX125、160、200、280、320、400、450、500為JB2318，其余為草標產品。 5.2 圓弧齒圓柱蝸桿減速器 5.2.3 WHS120～500的外形尺寸見圖10、表10                                                      圖10                                                表10                                        單位：mm 285~320    尺寸 型號 a B B1 B2 B3 C C1 H H1 h L L1 L2 L3 L4 L5  l ll d (m6) d1 (m6) d2 d3 b b1 t t1 重  量 （㎏） WHS120 120 275 230 70 330 215 190 160 406 25 245 255 145 218 161.5 134 70 108 35 55 M14 60 10 16 37.8 58.5 95~100 WHS125 125 270 230 70 330 210 190 160 416 30 235 235 145 225 159 134 58 82 35 55 M16 60 10 16 37.8 58.5 93~104 WHS150 150 320 260 80 380 250 210 200 495.5 30 294 272 165 260 191.5 151.5 90 108 40 65 M18 75 12 18 42.8 68.9 143~155 WHS160 160 330 270 80 400 250 220 200 510 35 290 290 165 265 189 154 82 105 40 65 M20 75 12 18 42.8 68.9 148~164 WHS180 180 385 290 90 470 305 240 230 575 40 375 295 180 309 233 169 70 102 45 70 M18 75 14 20 49 77.4 210~230 WHS200 200 430 320 95 520 330 270 250 643 40 360 345 195 365 266 184 82 130 50 80 M20 85 16 24 53.5 85 298~322 WHS210 210 440 330 95 525 350 270 270 673.5 40 390 375 200 370 275 191 110 168 50 80 M22 85 16 24 53.5 85 WHS250 250 510 370 105 600 410 310 310 768.5 40 450 395 220 430 314 211 130 168 60 90 M22 95 18 24 63.9 95 420~460 WHS280 280 610 410 110 700 480 340 320 839 50 485 430 245 485 367 233 105 165 60 100 M24 110 18 28 63.9 105.7 560~725 WHS300 300 630 410 115 740 510 340 350 906 40 540 465 250 520 385 236 140 208 70 100 M28 110 20 28 74.2 105.7 650~742 WHS320 320 680 460 120 780 550 380 355 951 50 525 455 265 525 402 256 105 165 70 110 M30 120 20 32 74.2 116.5 740~825 WHS360 360 740 460 125 850 620 390 400 1035 45 630 500 270 565 440 265 170 208 80 120 M28 130 24 32 85 126.5 880~960 WHS400 400 820 540 135 920 660 450 450 1173 60 630 525 300 605 478 291 130 200 80 130 M30 140 24 36 85 137.2 1305~1425 WHS420 420 850 520 140 960 720 440 460 1208 50 685 550 300 665 516 295 170 238 90 140 M28 150 24 36 95 147.2 1365~1500 WHS450 450 910 590 150 1030 730 490 500 1312 65 680 560 325 670 528 319 130 200 80 150 M36 160 24 40 85 158.5 1650~1830 WHS500 500 1000 640 165 1120 810 530 560 1460 75 730 625 355 725 575 348 130 240 90 170 M36 180 24 40 95 178.5 2070~2300 注：表中WHS125、160、200、280、320、400、450、500為JB2318，其余為草標產品。 5.2 圓弧齒圓柱蝸桿減速器 5.2.4 WHC120～500的外形尺寸見圖11、表11                                                             圖11              表11                                                               單位：mm   尺寸 型號 a D D1 D2 H h h1 L L1 L2 L3 L4 L5  l ll l2 l3 d （m6） d1 (m6) d2 b b1 t t1 重  量 （㎏） WHC120 120 330 290 240 140 18 8 245 257 140.5 218 117.5 90 70 110 14 2 35 55 M10 10 16 37.8 58.5 91~95 WHC125 125 330 290 240 140 20 8 235 237 140 225 125.5 95 58 84 14 2 35 55 M12 10 16 37.8 58.5 91~100 WHC150 150 400 360 300 160 22 8 294 274 161 255 136.5 100 90 110 14 2 40 65 M14 12 18 42.8 68.9 142~155 WHC160 160 410 370 310 165 25 8 290 292 161 265 140.5 105 82 107 15 2 40 65 M16 12 18 42.8 68.9 147~163 WHC180 180 465 425 360 185 26 8 375 298 181.5 309 148 110 70 105 15 2 45 70 M14 14 20 49 74.2 190 WHC200 200 490 450 390 200 30 10 360 347 207 365 168 130 82 132 15 2 50 80 M16 16 24 53.5 85 284~308 WHC210 210 540 490 415 210 30 10 390 377 212.5 370 174 130 110 170 15 2 50 80 M18 16 24 53.5 85 270~305 WHC250 250 620 570 490 230 35 10 450 397 224 430 193 145 130 170 17 2 60 90 M18 18 24 63.9 95 390~420 WHC280 280 690 630 545 240 38 10 485 432 235 485 213 195 105 167 17 2 60 100 M24 18 28 63.9 105.7 565~630 WHC300 300 750 690 600 270 40 10 540 467 238 520 215 210 140 210 17 2 70 100 M22 20 28 74.2 105.7 712~787 WHC320 320 770 710 620 260 40 12 525 457 258 525 235 220 105 167 17 2 70 110 M24 20 32 74.2 116.5 750~835 WHC360 360 900 830 720 300 45 12 630 502 265 565 245 225 170 210 17 2 80 120 M28 24 32 87 126.5 970~1000 WHC400 400 970 890 780 300 50 12 630 527 293 605 270 250 130 202 17 2 80 130 M30 24 36 85 137.2 1330~1450 WHC420 420 1000 930 820 325 50 15 685 552 301 665 267.5 255 170 240 17 2 90 140 M28 24 36 97 147.2 1430~1500 WHC450 450 1090 1000 880 340 55 15 680 562 321 670 298 280 130 202 24 2 80 150 M36 24 40 85 158.5 1675~1855 WHC500 500 1190 1100 980 370 65 15 730 627 350 725 323 300 130 242 24 2 90 170 M30 24 40 95  178.5 2190~2420 注：表中WHC125、160、200、280、320、400、450、500為JB2318，其余為草標產品。   6.1 圓弧齒圓柱蝸桿減速器的額定輸入功率P1（KW）和額定輸出扭距T2（N.m）見表13。 表13     公 稱 傳 動 比 i 輸 入 轉 速 n1 (r/min) 中心距a（mm） 65 80 100 120 125 150 160 180 200 210 250 280 300 320 360 400 420 450 500 型   號                             WHT、WHX、WHS、WHC   額定輸入功率P1（KW），額定輸出扭距T2（N.m）       8 1500    P1 1.66 4.23 7.23 10.1 13.4 19.9 19.7 29.8 31.5 52.4 54.4 68.9 70.4 94 110 161 — —    T2 78 102 195 335 493 622 976 980 1470 1480 2470 2480 3156 3320 4596 5210 8130 — — 1000    P1 1.21 1.7 3.06 5.28 8.0 9.77 16.1 14.4 24.7 22.9 37.8 50.5 57.4 64.4 89.6 103 117 128 163    T2 85 115 209 364 577 678 1180 1070 1830 1600  2650 3450 4030 4560 6330 7310 8850 9450 11600 750    P1 0.99 1.35 2.46 4.22 6.6 7.76 13.4 11.2 20.8 18.0 29.3 44.3 46.2 57.9 70.0 94.6 91.7 119 154    T2 91 121 223 385 637 713 1310 1100 2050 1670 2730 4030 4310 5460 6570 9000 9180 11700 14600 500    P1 0.73 0.98 1.82 3.06 5.0 5.56 10.3 8.03 16.1 12.8 20.5 35.1 32.5 45.3 48.5 77.7 86.8 101 133    T2 99 130 244 413 716 756 1500 1170 2370 1760 2840 4760 4500 6370 6790 11000 9520 14700 19000 續表13 , 公 稱 傳 動 比 i 輸 入 轉 速 n1 (r/min) 中心距a（mm） 65 80 100 120 125 150 160 180 200 210 250 280 300 320 360 400 420 450 500 型   號                             WHT、WHX、WHS、WHC   額定輸入功率P1（KW），額定輸出扭距T2（N.m）       10 1500    P1 1.27 1.96 3.64 5.98 9.4 11.5 16.4 17.3 26.7 27.7 45.6 48.2 55.3 59.8 92 97.3 138 — —    T2 81 117 220 364 546 704 928 1100 1520 1720 2729 2820 3327 3700 5564 6060 8980 — — 1000    P1 1.04 1.40 2.62 4.29 7.4 8.14 13.2 12.4 22.4 19.5 32.1 41.6 45.8 53.8 72.0 88.6 98.2 111 146    T2 89.6 124 235 387 642 742 1120 1170 1930 1800 2970 3740 4390 5000 6730 8300 9490 10800 13800 750    P1 0.85 1.12 2.10 3.41 6.1 6.47 11.1 9.68 19.1 15.3 24.9 36.3 36.8 47.6 56.1 79.1 76.5 98.5 131    T2 96.5 131 248 407 710 780 1240 1210 2160 1870 3050 4330 4680 5900 6960 9870 9810 12700 16400 500    P1 0.66 0.83 1.53 2.46 4.7 4.61 8.5 6.87 14.7 10.9 17.1 28.8 26.0 37.7 39.5 64.8 53.2 82.5 111    T2 106.7 142 268 435 799 824 1430 1270 2480 1970 3120 5120 4900 6950 7300 12000 10150 15900 20700       12.5 1500    P1 1.02 1.60 3.17 4.84 8.1 8.81 14.9 14.3 20.0 21.8 36.5 43.1 53.8 61.6 80.0 89.3 124 — —    T2 73 120 228 378 586 678 1110 1130 1520 1730 2770 3300 4100 4830 6420 6950 9290 — — 1000    P1 0.71 1.19 2.34 3.57 6.3 6.40 11.9 10.4 16.2 15.7 26.2 37.5 38.6 53.5 57.4 80.5 88.5 105 127    T2 81 132 249 412 679 733 1320 1220 1840 1860 2960 4320 4370 6360 6880 9420 9880 12250 14900 750    P1 0.63 0.96 1.89 2.87 5.2 5.16 10.0 8.22 13.5 12.4 20.6 32.7 30.8 46.5 44.8 71.8 68.5 95.3 116    T2 87 140 267 438 742 780 1470 1280 2040 1940 3090 5010 4640 7300 7110 11170 10160 14820 18100 500    P1 0.47 0.70 1.37 2.06 3.9 3.66 7.6 5.80 10.4 8.96 14.2 25.6 21.5 36.1 31.6 57.4 47.0 78.2 96.8    T2 97 150 285 463 838 818 1660 1340 2340 2070 3140 5840 4800 8480 7450 13300 10360 18140 22500       16 1500    P1 1.01 1.48 2.72 4.41 6.5 8.22 12.8 12.5 19.2 20.2 33.2 35.6 49.2 56.0 68.0 71.9 97.7 — —    T1 91 128 239 392 589 740 1180 1200 1780 1840 3040 3090 4670 5191 6304 6540 9670 — — 1000    P1 0.76 1.12 2.01 3.27 5.1 6.25 10.3 9.23 15.8 14.6 24.0 32.1 35.8 41.0 57.5 66.5 75.8 83.4 106    T2 101 143 260 429 683 830 1410 1310 2200 1970 3260 4190 5030 5570 7920 9100 11140 11800 14600 750    P1 0.64 0.90 1.63 2.63 4.3 5.03 8.6 7.26 13.4 11.5 18.8 27.9 28.2 36.5 45.1 60.8 59.3 76.7 99.6    T2 109.1 150 278 455 763 881 1570 1360 2460 2060 3380 4820 5260 6590 8230 11100 11580 14500 18300 500    P1 0.48 0.65 1.20 1.92 3.3 3.62 6.6 5.25 10.3 8.28 13.1 22.3 20.2 28.7 32.1 49.0 41.1 63.3 84.2    T2 120 159 301 489 861 935 1780 1450 2820 2180 3470 5720 5600 7700 8690 13310 11900 17800 23000 續表13 公 稱 傳 動 比 i 輸 入 轉 速 n1 (r/min) 中心距a（mm） 65 80 100 120 125 150 160 180 200 210 250 280 300 320 360 400 420 450 500 型   號                             WHT、WHX、WHS、WHC   額定輸入功率P1（KW），額定輸出扭距T2（N.m）       20 1500    P1 0.74 1.26 2.31 3.65 6.0 6.52 10.3 11.4 15.5 16.0 25.8 33.1 41.4 41.3 64.0 69.4 89.8 — —    T2 82.6 136 248 413 684 735 1170 1320 1690 1910 2960 3670 4760 4820 7590 7850 10950 — — 1000    P1 0.57 0.95 1.71 2.70 4.8 4.78 8.1 8.23 12.5 11.7 18.7 29.1 30.0 37.2 46.2 61.9 64.4 64.9 81.2    T2 92 150 271 451 810 797 1380 1410 2050 2060 3180 4860 5130 6720 8140 10530 11650 11620 14600 750    P1 0.46 0.76 1.38 2.14 3.9 3.84 6.7 6.46 10.5 9.15 14.5 25.3 23.6 31.3 35.8 55.5 49.7 58.0 73.2    T2 98 158 287 471 866 843 1510 1460 2280 2130 3260 5580 5300 7520 8330 12520 11920 13850 17600 500    P1 0.35 0.57 1.02 1.59 3.0 2.76 5.2 4.69 8.1 6.63 10.2 19.9 17.1 24.5 25.3 44.2 34.5 46.2 59.7    T2 108 172 311 514 979 893 1710 1560 2600 2270 3380 6500 5700 8670 8720 14800 12270 16420 21300       25 1500    P1 0.59 0.97 1.79 3.16 4.6 5.56 8.4 9.25 14.3 14.8 20.9 24.7 31.9 34.8 48.6 50.9 80.1 — —    T2 80 130 257 420 616 762 970 1310 2020 2060 3110 3540 4600 5120 7040 6870 11620 — — 1000    P1 0.44 0.72 1.33 2.37 3.6 4.11 6.5 6.77 11.5 10.8 15.2 20.4 23.5 29.5 34.9 45.6 55.9 63.1 71.4    T2 87 143 281 464 716 832 1130 1420 2410 2230 3330 4380 5010 6520 7480 9260 12040 14050 16000 750    P1 0.37 0.58 1.07 1.88 2.9 3.26 5.4 5.29 9.6 8.43 11.8 17.2 18.8 25.1 27.4 39.9 43.4 56.1 63.6    T2 95 149 296 484 774 867 1240 1460 2680 2290 3410 4900 5290 7320 7780 10800 12390 16600 19000 500    P1 0.28 0.43 0.79 1.37 2.2 2.34 4.2 3.84 7.4 6.09 8.02 13.5 13.3 19.5 19.2 31.4 30.0 44.7 50.5    T2 105 163 320 518 869 915 1400 1560 3040 2430 3420 5670 5520 8380 8050 12600 12700 19600 22400       31.5 1500  P1 0.72 0.88 1.58 2.54 4.4 4.86 8.6 7.16 12.8 11.4 18.6 23.2 30.5 30.2 45.0 46.9 64.1 — —    T2 114.2 136 254 417 703 812 1410 1280 2130 1960 3220 3700 5480 5010 7980 7900 11780 — — 1000    P1 0.55 0.66 1.20 1.91 3.5 3.61 6.9 5.30 10.5 8.38 13.6 21.2 22.3 26.6 32.4 43.3 45.5 54.4 68.5    T2 127 148 279 455 821 881 1670 1390 2610 2110 3450 5030 5890 6640 8500 10940 12350 14300 17600 750    P1 0.46 0.52 0.97 1.55 2.9 2.91 5.8 4.21 8.9 6.68 10.7 18.3 17.7 23.9 25.6 39.5 35.4 50.0 64.5    T2 136 152 295 481 906 928 1860 1440 2930 2200 3560 5780 6130 7910 8820 13300 12630 17400 22000 500    P1 0.36 0.41 0.73 1.13 2.3 2.12 4.5 3.05 7.0 4.82 7.49 14.6 12.5 18.9 18.2 32.0 24.8 41.1 54.6    T2 150 173 319 512 1020 984 2130 1520 3360 2320 3650 6170 6380 9200 9220 15950 13080 21200 27600 續表13   公 稱 傳 動 比 i 輸 入 轉 速 n1 (r/min) 中心距a（mm） 65 80 100 120 125 150 160 180 200 210 250 280 300 320 360 400 420 450 500 型   號                             WHT、WHX、WHS、WHC   額定輸入功率P1（KW），額定輸出扭距T2（N.m）       40 1500    P1 0.49 0.74 1.36 2.16 4.1 3.77 6.9 6.45 10.5 9.46 14.9 22.0 23.7 27.3 37.7 45.5 55.1 — —    T2 98.2 143 266 446 817 789 1390 1390 2040 2050 3210 4410 5150 5960 8450 9450 12770 — — 1000    P1 0.38 0.57 1.03 1.62 3.2 2.81 5.5 4.83 8.4 6.97 11.0 19.4 17.5 24.0 27.3 40.8 38.6 42.2 52.8    T2 109 160 294 488 941 858 1630 1520 2440 2210 3470 5850 5620 7880 9030 12650 13190 13900 17600 750    P1 0.32 0.48 0.84 1.32 2.7 2.26 4.6 3.94 7.1 5.57 8.64 16.7 14.0 20.7 21.4 36.2 30.6 37.8 47.8    T2 116.7 172 311 517 1030 903 1800 1580 2710 2310 3580 6620 5850 8940 9270 14900 13750 16580 21100 500    P1 0.25 0.36 0.63 0.98 2.1 1.65 3.6 2.79 5.5 4.03 6.06 13.2 9.88 16.3 15.1 29.0 21.8 30.3 39.0    T2 129.2 184 335 556 1160 957 2040 1670 3080 2440 3670 7670 6060 10400 9580 17530 14340 19600 25500       50 1500    P1 0.40 0.58 1.07 1.86 3.1 3.21 5.7 5.21 9.8 8.35 11.8 16.5 18.5 23.2 27.5 33.7 45.0 — —    T2 95 137 274 450 731 811 1380 1370 2420 2160 3260 4220 5010 6130 7510 8250 12380 — — 1000    P1 0.31 0.44 0.81 1.37 2.5 2.40 4.5 3.86 7.8 6.11 8.53 13.8 13.4 19.5 19.7 30.0 32.0 41.7    T2 106 151 299 482 843 880 1610 1480 2860 2310 3450 5260 5320 7760 7890 11100 12950 16750 19200 750    P1 0.26 0.36 0.66 1.12 2.0 2.03 3.7 3.08 6.7 4.88 6.78 11.7 10.8 16.8 15.5 26.3 25.2 37.4 41.8    T2 114.3 159 318 514 923 972 1760 1550 3190 2410 3590 5900 5640 8800 8150 12900 13400 19800 22700 500    P1 0.20 0.28 0.50 0.85 1.6 1.42 2.9 2.26 5.2 3.66 4.78 9.1 7.68 13.1 11.1 21.1 17.9 29.8 33.3    T2 125.4 176 345 556 1040 985 1990 1640 3620 2560 3690 6720 5840 10000 8580 15100 13910 23300 26600       6.3 表12、表13中額定輸入功率P1及額定輸出扭距T2適用于CWU、CWS、WHT、WHX、WHC減速器，工作載荷平穩無沖擊，每日工作8小時，每小時啟動10次，啟動扭距為輸出扭距的2.5倍，小時負荷率Jc =100％，環境溫度為20℃�！�   6.4 CWO、WHS型及其他工作狀態的減速器可按表7的額定輸入功率P1及額定輸出扭距T2選用，但需用工作狀態系數（見表14~表19）進行修正。 6.4.1 工作類型和每日運轉時間系數f1值見表14。 6.4.2 啟動頻率系數f2見表15。 6.4.3 小時負荷率系數f3值見表16。 6.4.4 環境溫度系數f4值見表17。 表14 原動機 日運轉時間                載    荷    性     質      均勻載荷U 中等沖擊載荷M 強沖擊載荷H 電動機 汽輪機 水力機 偶然性的 1/2h     * 0.80       0.90       1.00 間斷性的 2h      *       0.90       1.00       1.25  2~10h       1.00       1.25       1.50 10~24h       1.25     1.50       1.75 活塞發動機 （4~6個氣缸） 偶然性的  1/2h    *       0.90       1.00       1.25  間斷性的  2h     *       1.00       1.25        1.50 2~10h       1.25       1.50       1.75 10~24h       1.50       1.75       2.00 活塞發動機 （1~3個氣缸） 偶然性的  1/2h    *       1.00       1.25        1.50 間斷性的  2h     *       1.25        1.50       1.75 2~10h       1.50       1.75       2.00 10~24h       1.75       2.00       2.25 注：“*”指在每日偶然和間歇運轉時間的總和。 表15                                           每小時啟動次數              0~10           >10~60            >60~400                                            啟動頻率系數f 2              1.0           1.1            1.2 表16                                            小時負荷率Jc (％)      100         80         60        40         20                                           小時符合率系數f 3      1.00         0.95       0.88       0.77        0.60 注：①Jc　= ×100％   ②  Jc <20％時按Jc=20％計 表17                                      環境溫度℃ 　　0~10     >10~20    >20~30    >30~40      >40~50                                           環境溫度系數f 4      0.89       1.00      1.14     1.33        1.60 表18   減速器規格                             減速器型號  CWU、CWS、WHT、WHX、WHC            CWO、WHS                           減速器型式系數f 5            63~100               1.0                1.0           120~280               1.0                1.2           300~500                  1.0                —— 表19 無風扇冷卻                                    蝸桿轉速n1       1500        1000       750       500 減速器規格                                    熱損耗系數f 6      63~100       1.00        1.00      1.00       1.00      120~225       1.37        1.59      1.59       1.33      250~500       1.51        1.85      1.89       1.78 有風扇冷卻                                    f 6 =1.00     6.5 減速器輸出軸軸端許用負荷取決于蝸輪軸的轉速及額定轉距。按下式計算：          FR  =  fL· R ；          FA  =  fL ·A ； 式中：  FR —輸出軸軸端徑向許用負荷，見圖12； FA —輸出軸軸端軸向許用負荷，見圖12； fL —速度系數，其值應符合表20中的規定； R —徑向載荷系數，其值見表21 ； A —軸向載荷系數，其值見表21 。  表20 n2    (rpm) fL n2    (rpm) fL n2    (rpm) fL 6.3 1.00 25 0.70 100 0.47 8 0.95 31.5 0.66 125 0.44 10 0.90 40 0.62 160 0.41 12.5 0.85 50 0.58 200 0.38 16 0.80 63 0.54 250 0.35 20 0.75 80 0.50 315 0.32 注：① n2 — 蝸輪軸轉速； ② 當n2為表中兩個數中間值時，應用插值法計算。      a                                          b                                                  圖21  表21      中   心   距    63、 65        80      100     120、125 140、150 160 180 200、210 T2 （N.m） A或R （N） T2 （N.m） A或R （N） T2 （N.m） A或R （N） T2 （N.m） A或R （N） T2 （N.m） A或R （N） T2 （N.m） A或R （N） T2 （N.m） A或R （N） T2 （N.m） A或R （N） 180 5300 280 6600 400 7800 800 10600 1120 12000 1400 14100 2000 16000 2500 18200 200 5300 315 6600 450 7800 900 10600 1250 12000 1600 14100 2240 16000 2800 18200 224 5200 355 6500 500 7700 1000 10500 1400 11900 1800 14000 2500 15700 3150 18000 250 5100 400 6400 560 7500 1120 10400 1600 11700 2000 13800 2800 15400 3550 17700 280 5000 450 6300 630 7300 1250 10300 1800 11500 2240 13600 3150 15100 4000 17400  4800 500 6100 710 7000 1400 10200 2000 11200 2500 13300 3550 14700 4500 17000 — — — — 800 6700 1600 10000 2240 10900 2800 13000 4000 14200 5000 16600 — — — — — — 1800 9800 — — 3150 12500 — — — —                                                    中   心   距      225      250    280、300     315、320    355、360    400、420       450*       500* T2 （N.m） A或R （N） T2 （N.m） A或R （N） T2 （N.m） A或R （N） T2 （N.m） A或R （N） T2 （N.m） A或R （N） T2 （N.m） A或R （N） T2 （N.m） A或R （N） T2 （N.m）  A或R （N） 3150 20800 4500 24000 5600 25600 8000 29500 10000 33000 12500 38000 14000 43400 20000 48000 3550 20300 5000 24000 6300 26500 9000 29100 11200 33000 14000 38000 16000 43200 22400 47500 4000 20600 5600 23800 7100 26300 10000 29200 12500 32800 16000 37700 18000 42300 25000 46300 4500 20300 6300 23500 8000 26000 11200 28800 14000 32400 18000 37300 20000 42000 28000 45400 5000 20000 7100 23000 9000 25700 12500 28300 16000 32000 20000 36300 22400 41400 31500 45000 5600 19500 8000 22500 10000 25400 14000 27800 18000 31500 22400 36200 25000 41000 35500 44000 6300 19000 9000 22000 11200 25000 16000 27200 20000 30800 25000 35600 28000 39700 40000 43200 7100 18500 10000 21300 12500 24600 18000 26500 22400 29300 28000 34500 31500 38500 45000 42750 — — — — — — — — 25000 28300 31500 34000 35500 37000 50000 41000 — — — — — — — — — — — — 40000 36000 56000 39200 注：① 當扭矩值T2在表中兩個數之間時，用插值法計算A、R值。 ② 當扭矩值T2小于表中最小值時，按最小值計算。 　  ③ 減速器應盡量不附加軸端負荷，如必須承受軸端負荷應盡量選用同規格的加強型軸承。對有“*”號的中心距450、500減速器當有軸端負荷時，必須采用加強型軸承。   三 減速器的選用 1．選用須知條件 a. 原動機類型； b. 額定輸入功率P1（KW）； c. 輸入轉速n1 (rpm)； d. 工作機類型； e. 額定輸出扭距T2（N.m ）； f. 最大輸出扭距T2 max（N.m ）； g. 傳動比i ； h. 輸入、輸出軸相對位置；                i. 輸入、輸出軸轉向、裝配型式； j. 載荷性質； k. 每日運轉時間h ； l. 每小時啟動次數； m. 小時負荷率JC％； n. 環境溫度； o. 輸出軸軸段附加載荷。     2. 選用方法     2.1已知條件符合表12或表13的工作情況，可以直接在表12或表13中選用所需減速器的型號、規格。    2.2已知條件與表12或表13的工作情況不符，應按下列公式計算所需的計算輸入功率P1J或計算輸出扭矩T2J 。            P1J = P1 · f1  ·  f2                 ⑴       或       T2J =T2 · f1  ·  f2                  ⑶            P1J = P1 · f3  ·  f4· f5  ·  f6         ⑵                T2J = T2· f3  ·  f4· f5  ·  f6           ⑷ 在公式⑴、⑵或公式⑶ 、⑷計算結果中選擇較大值，再按表12或表13中選取承載能力相符或偏大的減速器。    2.3公式⑴或公式⑶屬于機械強度計算。公式⑵或公式⑷屬于熱極限強度計算，油溫為100℃。如果采用專門的冷卻措施（循環油冷卻、水冷卻等），溫度會限制在允許的范圍內，不需用公式⑵或公式⑷進行計算。    2.4減速器的最大許用尖峰負荷為額定承載能力的2.5倍。    2.5當輸入轉速低于500 rpm 時，請與江蘇省金象減速機有限公司聯系。    2.6當JC很小，按P1J或T2J選取減速器時，還必須核算實際功率和扭矩不應超過表12或表13所列額定承載能力的2.5倍。     四 減速器的潤滑 1.     蝸輪蝸桿嚙合一般采用浸油潤滑。當嚙合滑動速度VS >10 m/s 時，采用噴油潤滑。 2.     一般應根據滑動速度大小按表22選擇適當?shù)臐櫥�油�?/FONT> 表22 滑動速度VS ≤2.2 ＞2.2~5 ＞5~12 ＞12 潤滑油 粘度 cst/50℃ 　　　324     225     169       114 E/50℃       43     30     22       15 3.     當環境溫度在0~40℃時，不同中心距、不同傳動比和轉速條件下潤滑油粘度的選擇應按表23的規定執行。  表23   減 速 器 型 式                   CWU、CWS、WHT、WHX、WHS、WHC            CWO 公 稱 傳 動 比 額  定 轉  速  n1 r/min                                                    中心距 a（㎜） 63 65 80 120 125 140 150 , 160 180 200 210 225 250 280 300 315 320 355 360 400 420 450 500 63 80 100 125 140 160 180 200 225 250 5 6.3 1500 ※ ※ ※ * * * * * * * * ○ ○ ○ ○ ○ ※ ※ ※ ※ ※ * * * * ○ 1000 □ ※ ※ ※ ※ ※ ※ * * * * * * * * ○ □ □ ※ ※ ※ ※ ※ ※ ※ * 750 □ □ □ ※ ※ ※ ※ ※ ※ ※ ※ * * * * * □ □ □ □ ※ ※ ※ ※ ※ ※ 500 □ □ □ □ □ □ □ ※ ※ ※ ※ ※ ※ ※ ※ ○ □ □ □ □ □ □ □ □ □ ※ 8 10 16 31.5 1500 ※ ※ ※ ※ ※ * * * * * * * ○ ○ ○ ○ □ ※ ※ ※ ※ ※ * * * * 1000 □ □ ※ ※ ※ ※ ※ ※ * * * * * * * * □ □ □ ※ ※ ※ ※ ※ ※ ※ 750 □ □ □ ※ ※ ※ ※ ※ ※ ※ ※ ※ * * * * □ □ □ □ □ ※ ※ ※ ※ ※ 500 □ □ □ □ □ □ □ □ ※ ※ ※ ※ ※ ※ ※ ※ □ □ □ □ □ □ □ □ □ □ 12.5 1500 ※ ※ ※ ※ ※ * * * * * * * * ○ ○ ○ □ ※ ※ ※ ※ ※ ※ * * * 1000 □ □ ※ ※ ※ ※ ※ ※ * * * * * * * * □ □ □ ※ ※ ※ ※ ※ ※ ※ 750 □ □ □ □ ※ ※ ※ ※ ※ ※ ※ ※ ※ * * * □ □ □ □ □ □ ※ ※ ※ ※ 500 □ □ □ □ □ □ □ □ □ ※ ※ ※ ※ ※ ※ ※ □ □ □ □ □ □ □ □ □ □ 20 40 1500 □ ※ ※ ※ ※ ※ * * * * * * * * ○ ○ □ □ ※ ※ ※ ※ ※ ※ * * 1000 □ □ ※ ※ ※ ※ ※ ※ ※ ※ * * * * * * □ □ □ □ ※ ※ ※ ※ ※ ※ 750 □ □ □ □ □ ※ ※ ※ ※ ※ ※ ※ ※ ※ * * □ □ □ □ □ □ □ ※ ※ ※ 500 □ □ □ □ □ □ □ □ □ □ ※ ※ ※ ※ ※ ※ □ □ □ □ □ □ □ □ □ □ 25 50 63 1500 □ ※ ※ ※ ※ ※ ※ * * * * * * * * ○ □ □ ※ ※ ※ ※ ※ ※ ※ * 1000 □ □ □ ※ ※ ※ ※ ※ ※ ※ ※ * * * * * □ □ □ □ □ ※ ※ ※ ※ ※ 750 □ □ □ □ □ □ ※ ※ ※ ※ ※ ※ ※ ※ ※ * □ □ □ □ □ □ □ □ □ ※ 500 □ □ □ □ □ □ □ □ □ □ □ ※ ※ ※ ※ ※ □ □ □ □ □ □ □ □ □ □ 注：表23中符號的意義及推薦潤滑油牌號可見表24，本系列減速器潤滑油只允許選用蝸輪蝸桿油。 表24     符號 粘度 潤   滑   油 cst/50℃ 蝸輪蝸桿油牌號 適用滑動, 速度Vs（m/s）  □ 324 612～748 N680 ≤2.2 ※ 225 414～506 N460 ＞2.2～5 * 169 288～352 N320 ＞5～12 ○ 114 198～242 N220 ＞12  4.對噴油潤滑，潤滑油粘度為114 cst/50℃（相當于15E/50℃），注油壓力為0.15～0.25 MPa,每分鐘注油量應符合表25的規定。 表25  5.軸承一般采用飛濺潤滑，對于低速運轉的軸承應采用鋰基潤滑脂潤滑�！�           WHX型安裝寸 , 型號 尺寸 A L L1 L2 L3 L4 H H1 B B1 C C1 d d1(gc1) d2(gc1) b b1 t t1 l1 l2 重量/kg WHX120 120 250 240 145 229.5 136.5 120 394 275 260 215 220 M16 35 55 10 16 38.5 61.2 60 82 89～94 WHX125 125 235 235 145 225 134 125 400 270 270 210 230 M16 35 55 10 16 37.8 58.5 58 82 83～103 WHX150 150 300 280 165 270.5 153.5 150 483.5 320 300 250 250 M20 40 60 12 18 43.5 66.8 70 102 136～150 WHX160 160 290 290 165 265 154 160 505 330 310 250 260 M20 40 65 12 18 42.8 68.9 82 105 140～157 WHX180 180 375 295 180 324 169 180 574 385 335 305 285 M20 45 70 14 20 49 77.2 70 102 210～230 WHX200 200 360 345 195 365 184 200 628 430 360 330 310 M20 50 80 16 24 53.5 85 82 130 290～316 WHX210 210 420 335 200 358.5 194 200 654 440 385 350 325 M24 50 80 16 24 55 88.7 90 112 280～340 WHX250 250 430 370 220 422 214 220 748 510 420 410 360 M24 60 90 18 24 65.5 98.7 110 122 400～440 WHX280 280 485 430 245 485 233 250 838 610 470 480 400 M24 60 100 18 28 63.9 105.7 105 165 535～600 WHX300 300 580 410 250 505 242 260 900.5 620 480 510 410 M30 70 100 20 28 76 110 130 138 598～695 WHX320 320 525 455 265 525 256 280 953 880 520 550 440 M30 70 110 20 32 74.2 116.5 105 165 725～810 WHX360 360 668 480 270 560 267 300 1055 740 530 620 460 M30 80 120 24 32 87 131.2 160 178 854～944 WHX400 400 630 525 300 605 291 320 1155 820 610 660 520 M30 80 130 24 36 85 137.2 130 200 1320～1470 WHX420 420 745 535 310 640 299 340 1215.5 850 585 740 515 M30 90 130 24 36 97 142.3 160 198 1350～1500 WHX450 450 680 560 325 670 319 355 1296 910 670 730 570 M36 80 150 24 40 85 158.5 130 200 1670～1860 WHX500 500 730 625 355 725 343 400 1435 1000 730 810 620 M36 90 170 24 40 95 178.5 130 240 2160～2410 WHS系列安裝尺寸 , 型號 尺寸 A L L1 L2 L3 L4 H H1 B B1 C C1 d d1(gc1) d2(gc1) b b1 t t1 l1 l2 重量/kg WHS120 120 250 240 145 229.5 136.5 160 406 275 230 215 190 M16 35 55 10 16 38.5 61.2 60 82 92～97 WHS125 125 235 235 145 225 134 160 416 270 230 210 190 M16 35 55 10 16 37.5 58.5 58 82 95～104 WHS150 150 300 280 165 270.5 153.5 200 495.5 320 260 240 210 M20 40 60 12 18 43.5 66.8 70 102 146～160 WHS160 160 290 290 165 265 154 200 510 330 270 250 220 M20 40 65 12 18 42.8 68.9 82 105 148～164 WHS180 180 375 295 180 319 169 230 575 385 290 305 240 M20 45  70  14 20 49 77.2 70 102 210～230 WHS200 200 360 345 195 365 184 250 643 430 320 330 270 M20 50 80 16 24 53.5 85 82 130 298～322 WHS210 210 420 335 200 354.5 194 270 665.5 440 330 350 270 M24 50 80 16 24 55 88.7 90 112 285 WHS250 250 430 370 220 417 214 310 762 510 370 410 310 M24 60 90 18 24 65.5 98.7 110 122 415～450 WHS280 280 485 430 245 485 233 320 839 610 410 480 340 M24 60 100 18 28 63.9 105.7 105 165 560～725 WHS300 300 580 410 250 497 242 350 906 620 410 510 340 M30 70 100 20 28 76 110 130 138 645～743 WHS320 320 525 455 265 525 256 355 951 680 460 550 380 M30 70 110 20 32 74.2 116.5 105 165 740～825 WHS360 360 668 480 270 549 267 400 1031 740 460 620 390 M30 80 120 24 32 87 131.2 160 1, 78 896～990 WHS400 400 630 525 300 605 291 450 1173 820 540 660 450 M30 80 130 24 36 85 137.2 130 200 1305～1425 WHS420 420 745 535 310 687 299 460 1208 850 520 720 440 M30 90 130 24 36 97 142.3 160 198 1380～1530 WHS450 450 680 560 325 670 319 500 1312 910 590 730 490 M36 80 150 24 40 85 158.5 130 200 1650～1830 WHS500 500 730 625 355 725 348 560 1460 1000 640 810 530 M36 90 170 24 40 95 178.5 130 240 2070～2300 WHC型安裝尺寸   型號 尺寸 A L L1 L2 L3 L4 L5 H D D1 d d1(gc1) d2(gc1) b b1 t t1 l1 l2 重量/kg WHC120 120 250 243 240 229.5 138.5 108.5 130 330 290 M12 35 55 10 16 38.5 61.2 60 85 81～89 WHC125 125 235 235 235 225 140 95 140 330 290 M12 35 55 10 16 37.8 58.5 58 84 91～100 WHC150 150 300 283 280 271.5 161 131 160 400 360 M16 40 60 12 18 43.5 66.8 70 105 150～160 WHC160 160 290 290 290 265 161 105 165 410 370 M16 40 65 12 18 42.8 68.9 82 107 147～163 WHC180 180 375 298 295 319 181.5 148 185 465 425 M16 45 70 14 20 49 77.2 70 105 190 WHC200 200 360 345 345 365 207 130 200 490 450 M16 50 80 16 24 53.5 85 82 132 284～308 WHC210 210 420 338 335 354.5 210 167.5 210 540 490 M20 50 80 16 24 55 88.7 90 115 278～416 WHC250 250 430 373 370 417 222 185 230 620 570 M20 60 90 18 24 65.5 98.7 110 125 385～416 WHC280 280 485 430 430 485 235 195 240 690 630 M24 60 100 18 28 63.9 105.7 105 167 565～630 WHC300 300 580 412 410 497 244 211.5 270 750 690 M24 70 100 20 28 76 110 130 140 668～758 WHC320 320 525 455 455 525 258 220 260 770 710 M24 70 110 20 32 74.2 116.5 105 167 750～835 WHC360 360 668 482 480 549 269 235.5 300 900 830 M30 80 120 24 32 87 131.2 160 180 934～1040 WHC400 400 630 525 525 605 293 250 300 970 890 M30 80 130 24 85 137.2 130 202 1330～1450 WHC420 420 745 537 535 627 301 267 325 1000 930 M30 90 130 24 36 97 142.3 160 200 1380～1490 WHC450 450 680 560 560 670 321 280 340 1090 1000 M36 80 150 24 40 85 158.5 130 202 1675～1855 WHC500 500 730 625 625 725 350 300 370 1190 1100 M36 90 170 24 40 95 178.5 130 242 2190～2420
